TEMAT : WYZNACZANIE POJEMNOŚCI KONDENSATORA METODĄ POMIARU CZASU ROZŁADOWANIA .

1.Opis ćwiczenia .

W pomiarach pojmności kondensatorów powszechnie stosuje się różnego rodzaju mostki prądu zmiennego . Istnieją jednak pewne typy kondensatorów których polarność nie pozwala na włączenie w obwód mostka prądu zmiennego. Pojemność tego typu kondensatorów wyznacza się innymi metodami.

Jedna z nich polega na pomiarze czasu rozładowania kondensatora .

2. Schemat układu pomiarowego i przebieg ćwiczenia.

Schemat układu służącego do wyznaczania pojemności kondensatorów metodą czasu rozładowania ukazany jest na rysunku 1.1.

Rysunek.1.1.Schemat układu do pomiaru czasu rozładowania kondensatorów .

Żródłem napięć ( 45 V do ładowania kondensatora i 350 V do zasilania lamp ) jest prostownik lampowy . Przy zamknięciu klucza K , kondensator C zostaje naładowany do napięcia 45 V . Ujemnie naładowana okładka kondensatora jest połączona z siatką triody , co powoduje że lampa nie przewodzi prądu elektrycznego . Opornik R1 zabezpiecza prostownik przed zniszczeniem wskutek ewentualnego poboru zbyt dużej mocy podczas ładowania kondensatora . Po otwarciu klucza K , kondensator C rozładowuje się przez opornik R2 .Kiedy napięcie na kondensatorze obniży się na tyle , że trioda zacznie przewodzić prąd - zaświeci się neonówka . Czas , który upłynie od chwili otwarcia klucza K do zapalenia neonówki - jest to czas rozładowania kondensatora C od napięcia 45V do wartości , przy której następuje odblokowanie triody zastosowanej w układzie pomiarowym .

Jeżeli zmierzymy czas rozładowania To kondensatora o znanej pojemności Co , a następnie , nie zmieniając parametrów układu , zmierzymy czas rozładowania kondensatora o nieznanej pojemności Cx , to możemy obliczyć szukaną pojemność kondensatora Cx .

3.Rachunek i dyskusja błędów.

1. Wyznaczam pojemność nieznanych kondensatorów X,Y,Z z zależności :

gdzie :

pojemność nieznanego kondensatora

pojemność kondensatora równa = 0,8 F

czas rozładowania kondensatora równy = 9,9 [ s ]

czas rozładowania nieznanego kondensatora

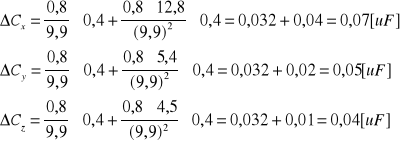

2. . Błąd wyznaczenia pojemności nieznanych kondensatorów obliczam metodą różniczki zupełnej .

4.Wnioski końcowe

W ćwiczeniu wyznaczyliśmy pojemność nieznanych kondensatorów X,Y,Z metodą pomiaru czasu rozładowania . Wyniki zostały otrzymane z obliczeń oraz z charakterystyki czasu rozładowania kondensatora od jego pojemności . Z wykresu widać , że charakterystyka ta ma charakter liniowy .

WYNIKI OTRZYMANE Z WYKRESU :

WYNIKI OTRZYMANE Z OBLICZEŃ :

---
