Ćwiczenie

nr

Temat

CZĘŚĆ TEORETYCZNA

0x08 graphic

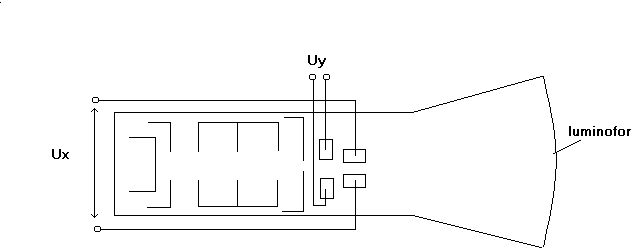

Oscyloskop służy do obserwacji i pomiaru przebiegu napięć w czasie. Umożliwia to lampa oscyloskopowa. Jest ona wykonana ze szklanej kolby o lekko wypukłym dnie i zawiera zespół elektrod służących do wytwarzania i sterowania wiązki elektronów. W lampie wytworzona jest próżnia. Dno lampy (tzw. ekran) pokryte jest warstwą luminoforu, materiału świecącego pod wpływem strumienia elektronów.

W skład zespołu elektrod wchodzą:

  1. katoda emitująca elektrony, podgrzewana za pomocą grzejnika,

  2. siatka sterująca o ujemnym potencjale (ok. 50V). Siatka ta skupia elektrony,

  3. anoda o dodatnim potencjale (ok. 1000V) przyspiesza elektrony ,

  4. elektroda ogniskująca skupiająca elektrony w wiązkę,

5,6. elektrody odchylające utworzone przez dwie pary równoległych płytek.

Wiązka atomów po opuszczeniu anody drugiej wpada w obszar pomiędzy elektrodami odchylającymi i trafia na ekran wywołując widoczną po zewnętrznej stronie plamkę.

Przyłożenie do elektrod sterujących napięcia wywołuje odchylenie wiązki elektronów. Elektrody odchylania poziomego włącza się w obwód napięcia o przebiegu piłozębatym, którego częstotliwością steruje układ podstawy czasu.

PRZEBIEG ĆWICZENIA

Zestawiamy kolejno układy jak na ryunkach.

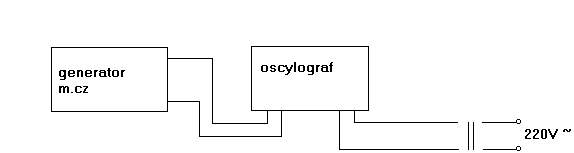

Układ do pomiaru napięcia maksymalnego:

0x08 graphic

Układ do pomiaru przesunięcia fazowego:

0x08 graphic

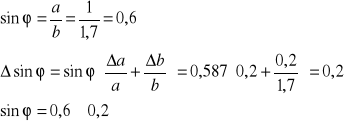

0x01 graphic

Pomiar częstotliwości metodą figur Lissajous:

Pomiaru dokonujemy przy wyłączonym układzie wewn. podstawy czasu. Na płytki odchylania poziomego podajemy sygnał sinusoidalny o zmiennej częstotliwości. Gdy częstotliwość sygnału odchylania jest całkowita wielokrotnością częstotliwości badanej na ekranie można zaobserwować regularne kształty. Gdy sygnał podstawy czasu jest przesunięty w fazie względem sygnału badanego o Π na ekranie powstaje lustrzane odbicie figury.

0x08 graphic
Układ do pomiaru częstotliwości metodą figur Lissajous:

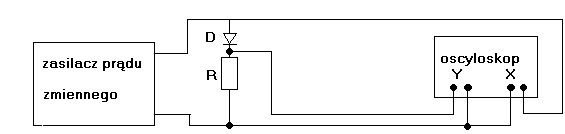

Układ do ściągania charakterystyki diody

0x08 graphic

Charakterystyki napięciowo-prądowe diody prostowniczej :

  1. w stanie przewodzenia

  1. w stanie zaporowym

0x01 graphic
