16.Czujniki przyspieszenia

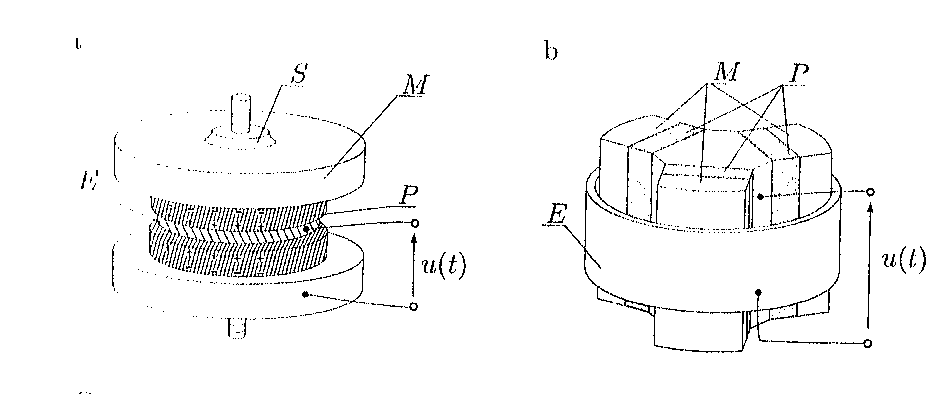

piezoelektryczny- składa się z osi zakończonej gwintem służącej do sztywnego połączenia czujnika z obiektem drgającym. Na końcu osi znajduje się nałożona na pierścienie piezoelektryczne masa inercyjna dociśnięta do piezoelektryka sprężyną.Pierścienie piezoelektryka nie stykają się z osią i są odwrócone względem siebie o 180 stopni .Sygnałem wyjściowym jest napięcie wytworzone pomiędzy elektrodą a podstawą.

0x08 graphic

Pojemnościowy-E(elektrody)B( belki)U(uszczelka)m(masa inercyjna)P(podłoże)

0x08 graphic

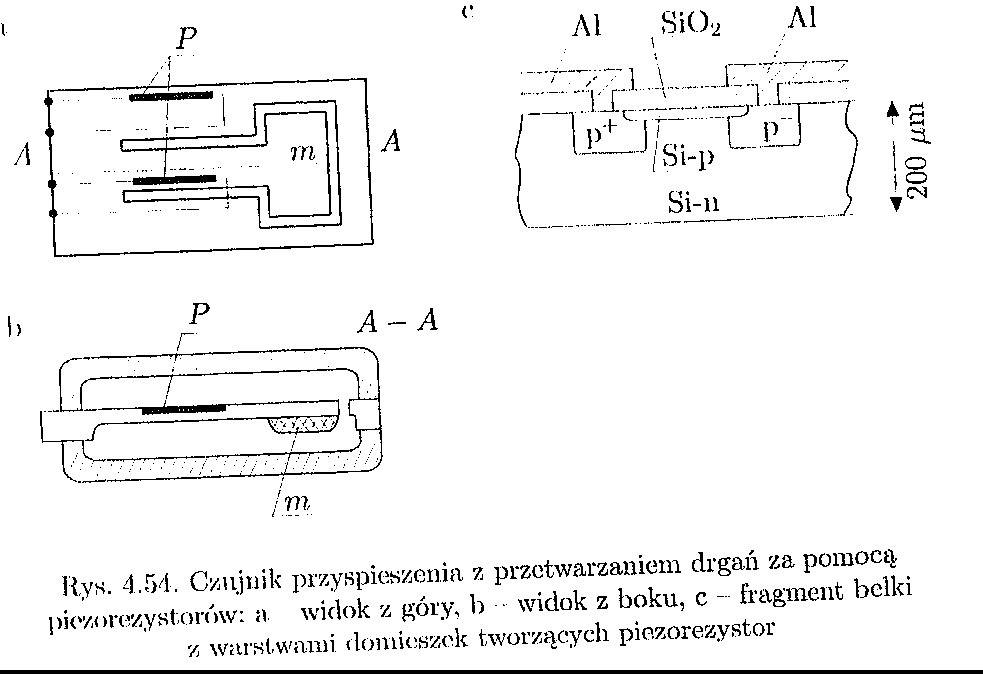

Piezorezystancyjny-efekt piezorezystywności polega na zmianie rezystywności półprzewodników pod wpływem naprężenia mechanicznego. Zmiana rezystywności zależy od kierunku działania naprężenia względem osi krystalicznych , od koncentracji nośników oraz od typu półprzewodnika- n lub p.

0x08 graphic

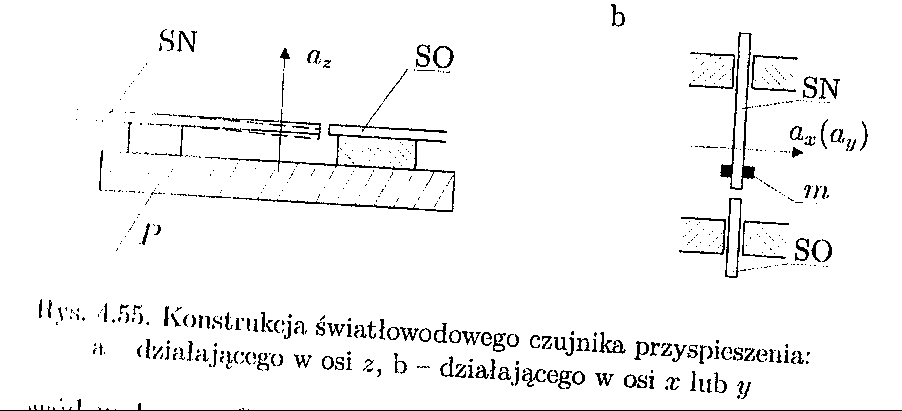

Światłowodowy-SN(światłowód nadawczy)SO(światłowód odbiorczy)P(podstawa)a(przyspieszenie)

0x08 graphic

0x08 graphic

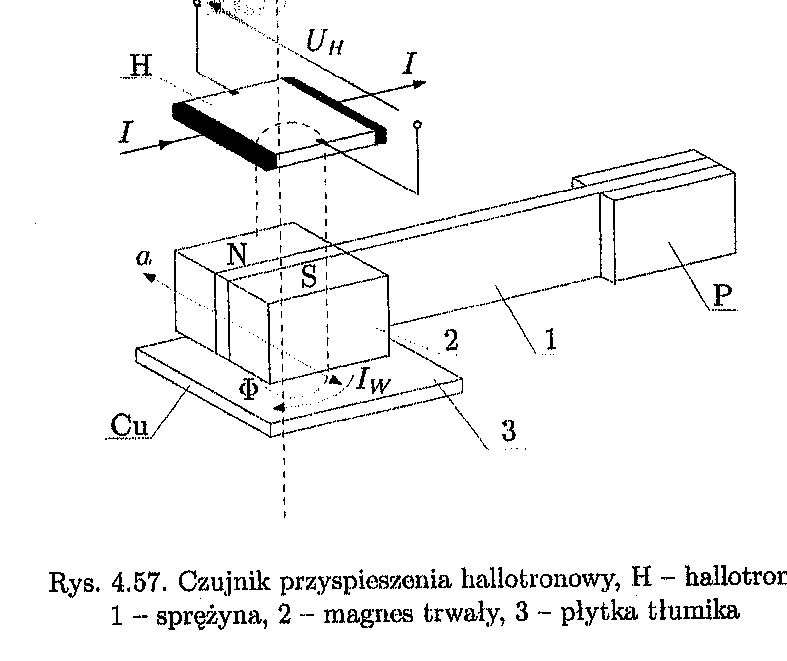

Hallotronowy-hallotron zbudowany jest z półprzewodnika w postaci płytki prostokątnej , w której dwie krawędzie przeciwległe pokryte są metalizacją tworząc elektrody prądowe. Jeżeli doprowadzi się do elektrod prąd , to wskutek dużej różnicy rezystywności metalizowanej elektrody i półprzewodnika, gęstość prądu w płytce półprzewodnika będzie jednakowa w całej objętości.
