PYT.20 - Przepływomierze indukcyjne

Budowa i zasada działania

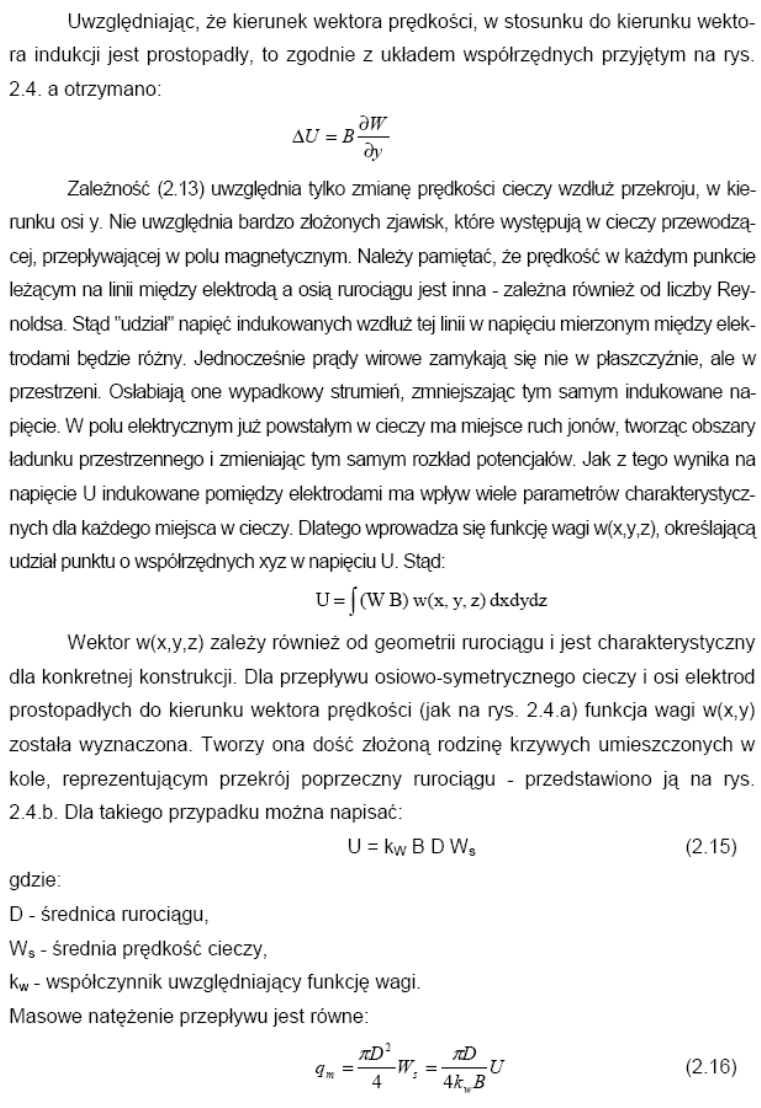

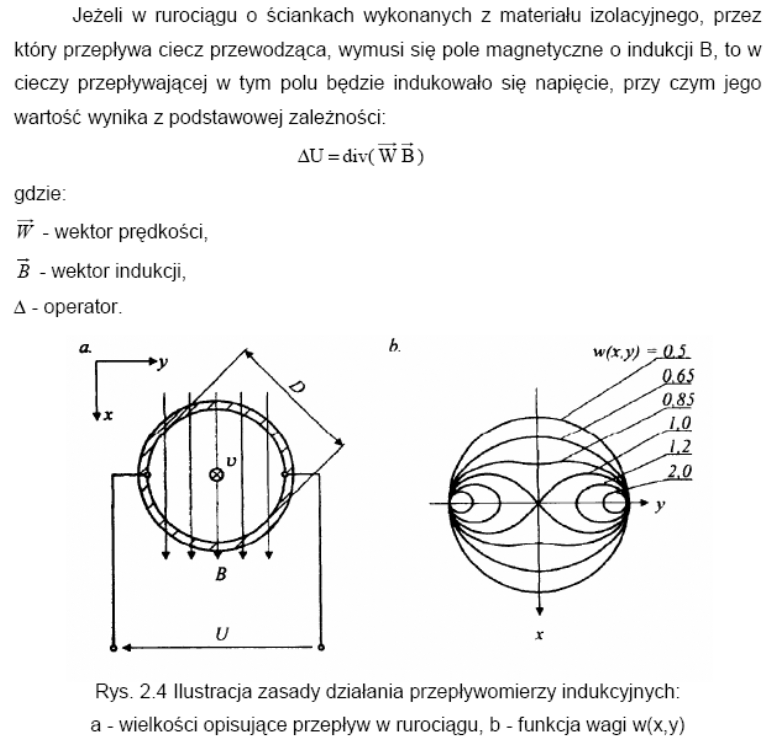

0x01 graphic

W praktyce stosuje się prawie wyłącznie pola magnetyczne przemienne, sinusoidalne, a najczęściej impulsowe. Pole magnetyczne przemienne może być generowane przez dwie cewki znajdujące się nad i pod. rurociągiem. Zasilane są one najczęściej napięciem o częstotliwości sieciowej. Najczęściej obecnie stosowanym sposobem zasilania cewek wymuszających strumień w rurociągu jest przebieg impulsowy o różnej kombinacji i polaryzacji impulsów - od ciągu impulsów prostokątnych o jednakowej polaryzacji do ciągu impulsów o zmieniającej się po kilku impulsach polaryzacji. Częstotliwość impulsów jest różna - od 5 Hz do kilkudziesięciu Hz. Na wybór częstotliwości decydujący wpływ mają zakłócenia i szumy.

0x01 graphic

Zastosowanie

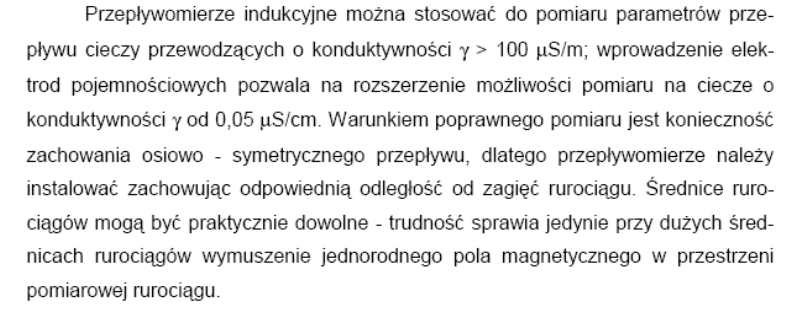

0x01 graphic
