1. Cel ćwiczenia.

Celem ćwiczenia jest zaznajomienie się ze zjawiskiem ulotu elektrycznego i warunkami jego występowania.

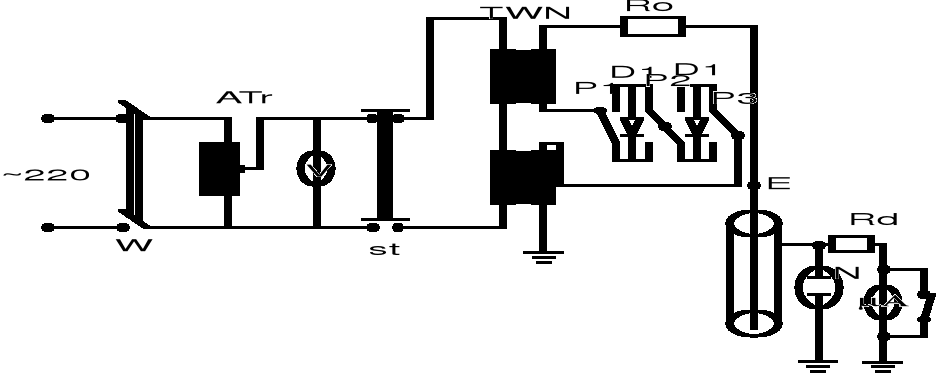

2. Schemat pomiarowy.

3. Tabele pomiarowe.

dla d=0,3 [mm]

U [kV]	I [A]		U [kV]	I [A]
10	0		10	0
15	0.5		15	11,5
20	50		20	37,5
25	85		25	75
30	140		30	125
35	215		35	190
40	300		40	270
45	425		45	375

biegunowość (-) biegunowość (+)

dla d=3 [mm]

U [kV]	I [A]		U [kV]	I [A]
10	0		10	0
15	0		15	0
20	0		20	15
25	10		25	40
30	25		30	75
35	125		35	160
40	220		40	230
45	330		45	415

biegunowość (-) biegunowość (+)

4. Obliczenia.

5. Wykresy.

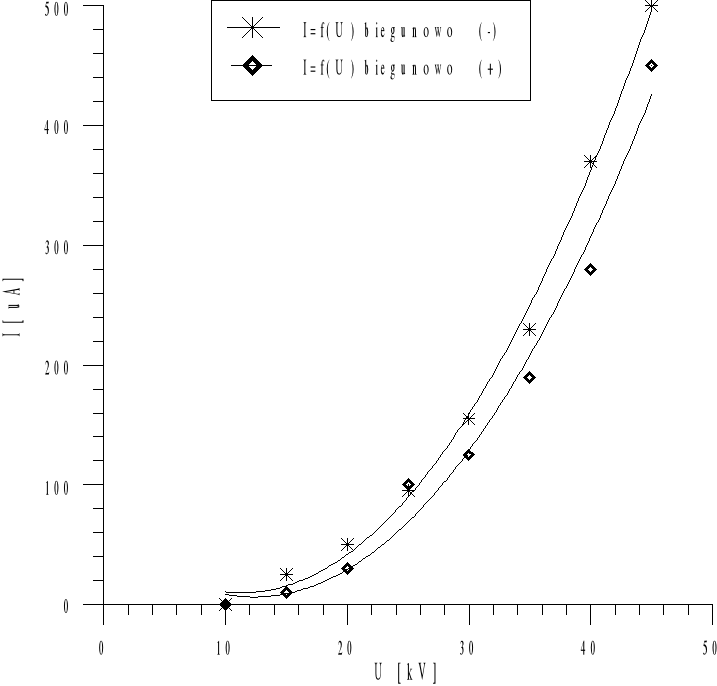

Dla d=1 [mm]

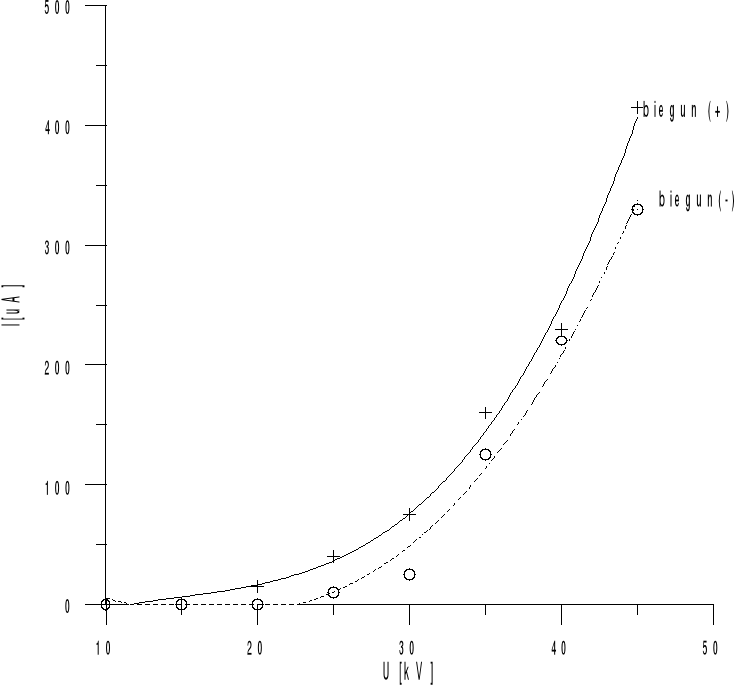

Dla d=0.3 [mm]

6. Wnioski.

Przeprowadzone ćwiczenie pozwoliło nam na zapoznanie się z metodemi i sposobem praktycznego pomiaru strat ulotu. Podczas badania zjawiska ulotu, prąd ulotu obliczony teoretycznie dla przewodu o średnicy 0,3 [mm] nieznacznie odbiegł od wartości zmierzonej, natomiast dla przewodu o średnicy 1 [mm] odbiegł znacznie od wartości zmierzonej. Na wartość napięcia przy którym zaczyna się ulot ma wpływ ciśnienie i temperatura oraz polaryzacja. Dla materiałów o mniejszej średnicy przy niższych wartościach napięć występuje zjawisko ulotu.

---
