Badanie właściwości dynamicznych mierników elektromechanicznych.
Układ połączeń i użyte przyrządy:
Schemat połączeń do badania właściwości dynamicznych galwanometru
Wykaz przyrządów:
G - galwanometr magnetoelektryczny, typ GL-1, nr inw.: 1105024 (Rg=195Ω, Rkr=2380÷42),
Rd - opornik dekadowy, typ DR4b-16, nr inw.: 5658, kl.: 0,05,
R - opornik dekadowy (2100Ω, 0,3A),
Rb - opornik wzorcowy - Manganin 20°C (0,1Ω, 3A), typ R-F-T,
U - źródło zasilania, typ P317, nr inw.: 1070, zakres: 100V, 0-0,5A.
Elementy do wyznaczenia amplitudowej charakterystyki częstotliwości galwanometru:
Rb - opornik wzorcowy - Manganin (1Ω), nr inw.: 757972,
U - generator funkcyjny, typ GFT 73, nr inw.: 808.
Wyniki pomiarów:
I. Pomiar rezystancji krytycznej Rkr galwanometru.
Wyznaczamy Rkr przez dobranie takiej wartości rezystora Rd , przy której po przerwaniu prądu przez otwarcie wyłącznika w2 organ ruchomy galwanometru
Rezystancja krytyczna Rkr galwanometru
Rg=195Ω
Rb=0,1Ω
αo=-5,7dz
Lp. |
Rdkr |
Rzkr |
Rkr |
|
Ω |
Ω |
Ω |
40 |
40,1 |
235 |
|
43 |
43,1 |
238 |
|
wart. Śr. |
41,5 |
41,6 |
236,5 |
Rkr=236,5Ω
Okres wahań własnych To galwanometru
Rd=208Ω
Rb=0,1Ω
Lp. |
αo |
α1 |
α2 |
α3 |
α4 |
α5 |
λ |
T |
To |
|
dz |
Dz |
dz |
dz |
dz |
dz |
- |
s |
s |
7,0 |
3,1 |
2,1 |
0,8 |
0,7 |
0,3 |
1,04 |
1,60 |
1,58 |
|
6,0 |
3,6 |
2,1 |
1,0 |
0,4 |
0,1 |
0,95 |
1,63 |
1,61 |
|
wart. Śr. |
6,5 |
3,35 |
2,1 |
0,9 |
0,55 |
0,2 |
1,00 |
1,62 |
1,59 |
Logarytmowany dekrement tłumienia wg wzoru:
Okres wahań własnych:
Amplitudowa charakterystyka częstotliwościowa galwanometru
Rd=589Ω
Rb=1Ω
αu=2/3⋅αo=3,8
Lp. |
f |
η |
αmax |
K(η) |
K(η)teor |
|
Hz |
- |
dz |
- |
- |
0,04 |
0,08 |
3,5 |
1,00 |
0,99 |
|
0,08 |
0,16 |
3,5 |
1,00 |
0,99 |
|
0,16 |
0,32 |
3,6 |
1,02 |
0,98 |
|
0,32 |
0,64 |
4,0 |
1,14 |
0,89 |
|
0,42 |
0,85 |
4,5 |
1,26 |
0,84 |
|
0,51 |
1,03 |
5,4 |
1,52 |
0,62 |
|
0,64 |
1,29 |
6,1 |
1,74 |
0,49 |
|
0,70 |
1,45 |
4,9 |
1,30 |
0,36 |
|
0,80 |
1,62 |
4,2 |
1,20 |
0,34 |
|
1,00 |
2,02 |
3,4 |
0,97 |
0,23 |
|
1,50 |
3,03 |
1,2 |
0,34 |
0,10 |
Amplitudowa funkcja przenoszenia obliczona wg wzoru:
Teoretyczna amplitudowa funkcja przenoszenia:
gdzie:
η=f⋅T0

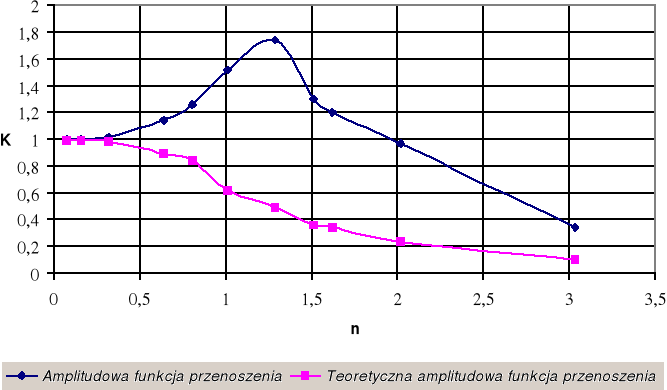

Wykres funkcji przenoszenia K(η) i K(η)teor.
