DIODY, WY˙SZA SZKO˙A IN˙YNIERSKA


Wyższa Szkoła inżynierska

w opolu

laboratorium

z

elektroniki

ii elektryczny

Temat :


diody pÓłprzewodnikowe

Grupa Ćw.2

mariusz mordalski

roman moszek

Dnia : 1995-03-13

1) WPROWADZENIE :

Celem ćwiczenia jest poznanie metod zdejmowania charakterystyk statycznych diod półprzewodnikowych oraz sposobu określenia ich parametrów statycznych i dynamicznych.
W celu otrzymania statycznych charakterystyk prądowo-napięciowych elementów półprzewodnikowych należy zastosować jedną z dwóch podstawowych metod pomiarowych, którymi są:
- metoda " punkt po punkcie",
- metoda impulsowa.
W naszym ćwiczeniu wykorzystaliśmy tylko pierwszą metodę. Metoda " punkt po punkcie ". Polega ona na odczytywaniu wartości nastawionego napięcia na danym elemencie i prądu przepływającego przez ten element.

2) SCHEMATY POMIAROWE :


2.1) SCHEMAT UKłADU DO ZDEJMOWANIA CHARAKTERYSTYK DIODY W KIERUNKU PRZEWODZENIA

0x01 graphic

2.2) SCHEMAT UKłADU DO ZDEJMOWANIA CHARAKTERYSTYK DIODY W KIERUNKU ZAPOROWYM

0x01 graphic

3) TABELE POMIAROWE :


3.1) Dla diody BZP 620 C6V2 3.2) Dla didy GD 507 A

Up[V]

Ip[mA]

UZ[V]

IZ[mA]

Up[V]

Ip[mA]

UZ[V]

IZ[mA]

0
0.45
0.57
0.59
0.62
0.63
0.68
0.69
0.7
0.71
0.72
0.73
0.74
0.75
0.76

0
0
0.04
0.05
0.13
0.20
2.32
3.05
3.87
5.71
8.82
12.2
18.14
25.64
30.00

0
4.50
4.63
4.90
5.30
5.50
5.80
6.06
6.15
6.30

0
0.03
0.05
0.11
0.30
0.82
4.82
13.9
20
30

0
0.1
0.17
0.25
0.44
0.54
0.67
0.75
0.87
1.00
1.17
1.29
1.58
1.74
1.94
2.21

0
0
0.11
0.38
1.7
2.68
4.15
5.14
6.70
8.58
11.13
12.99
17.82
20.9
24.83
30

0
1.55
2.27
4.03
5.25
6.31
6.70
8.10
10.21
12.8
15.38
19.35
25.30

0
0.002
0.003
0.004
0.005
0.006
0.007
0.010
0.016
0.028
0.044
0.078
0.138


3.3) Dla diody BA 159 3.4) Dla diody CQYP 32

Up[V]

Ip[mA]

Up[V]

Ip[mA]

0
0.24
0.31
0.36
0.37
0.45
0.49
0.53
0.56
0.59
0.63
0.66
0.73

0
0
0
0.03
0.04
0.23
0.62
1.36
2.09
4.14
7.69
13
30

0
0.1
1.52
1.69
1.75
1.83
1.85
1.92
1.98

0
0
0
0
0.07
0.65
1.22
4.33
7.62

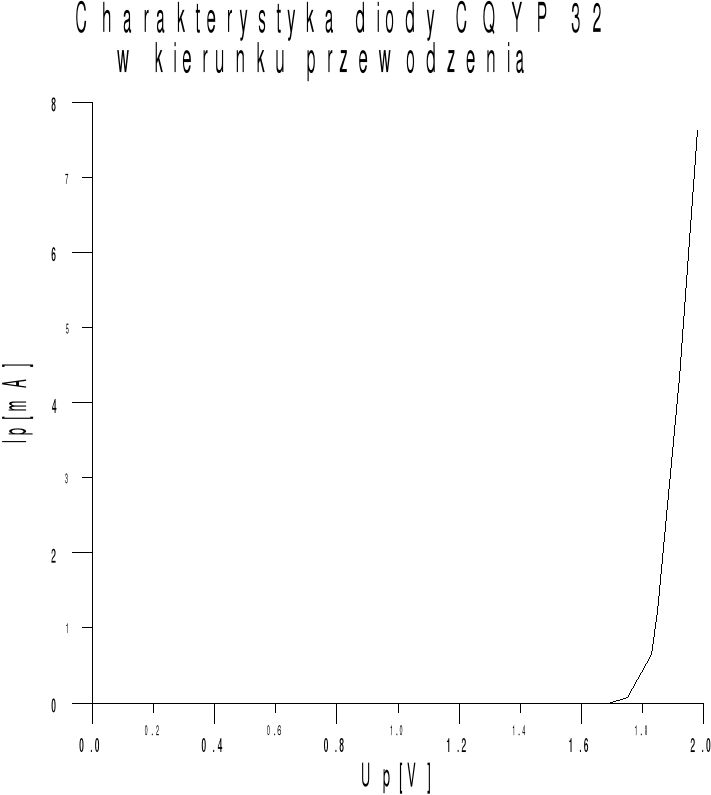

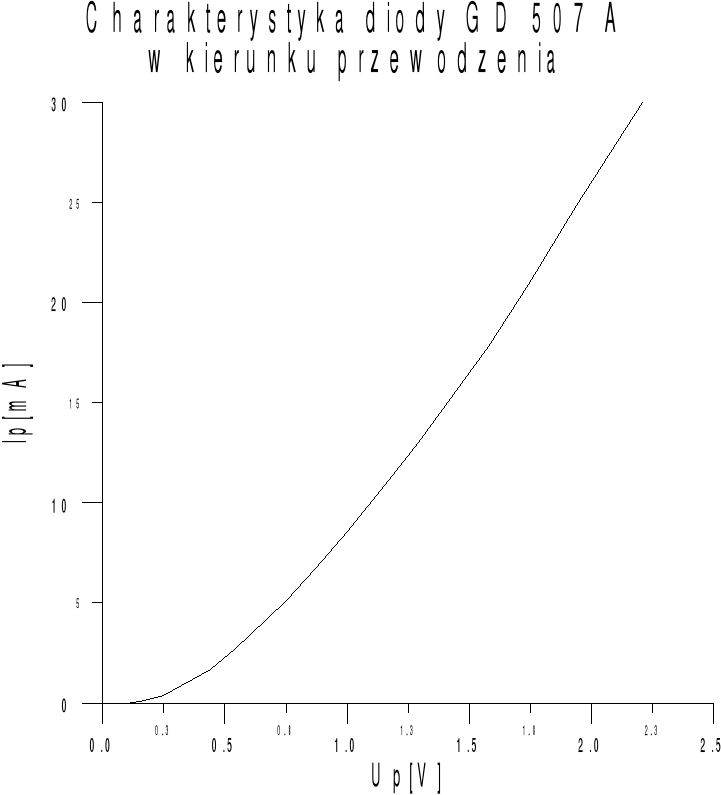

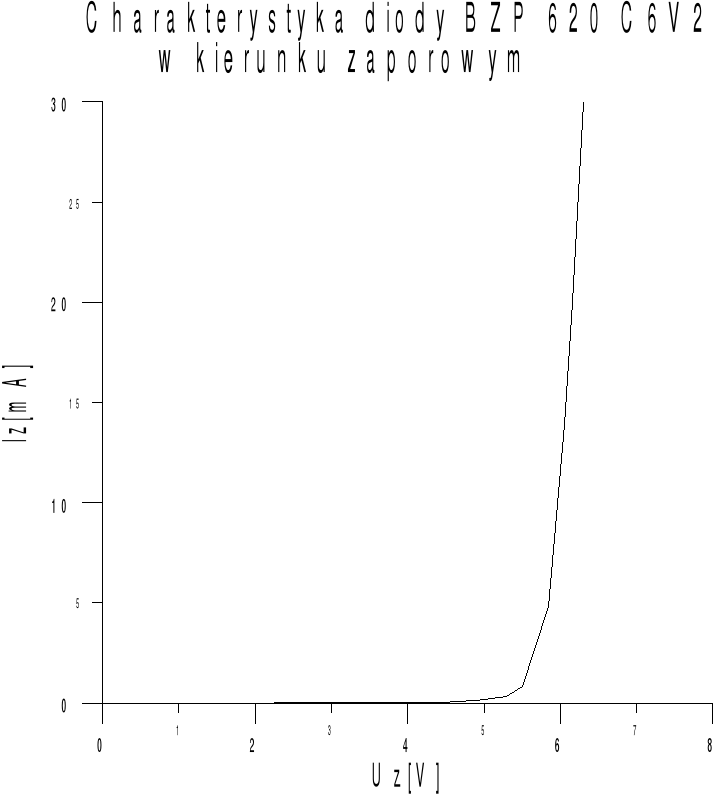

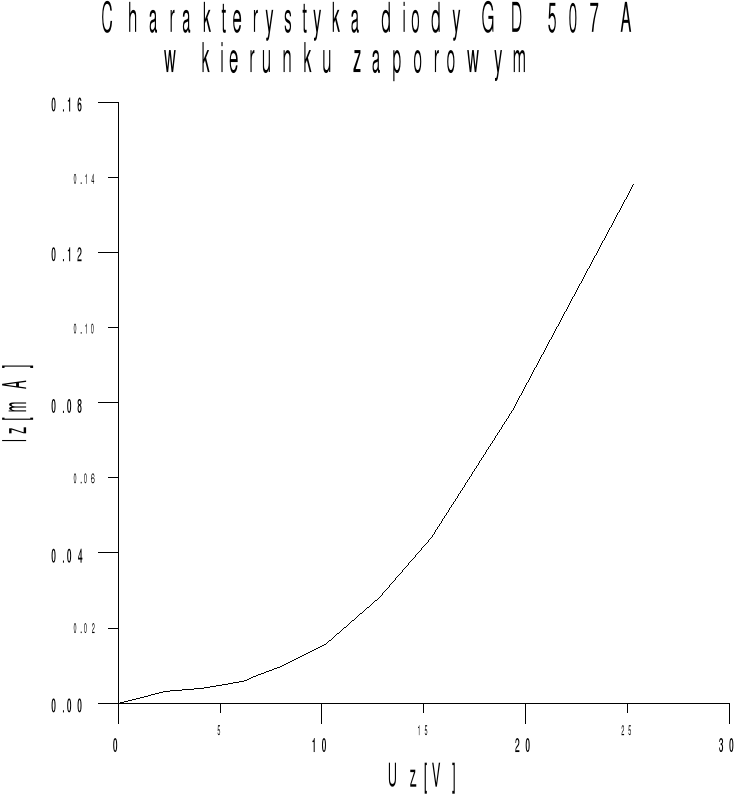

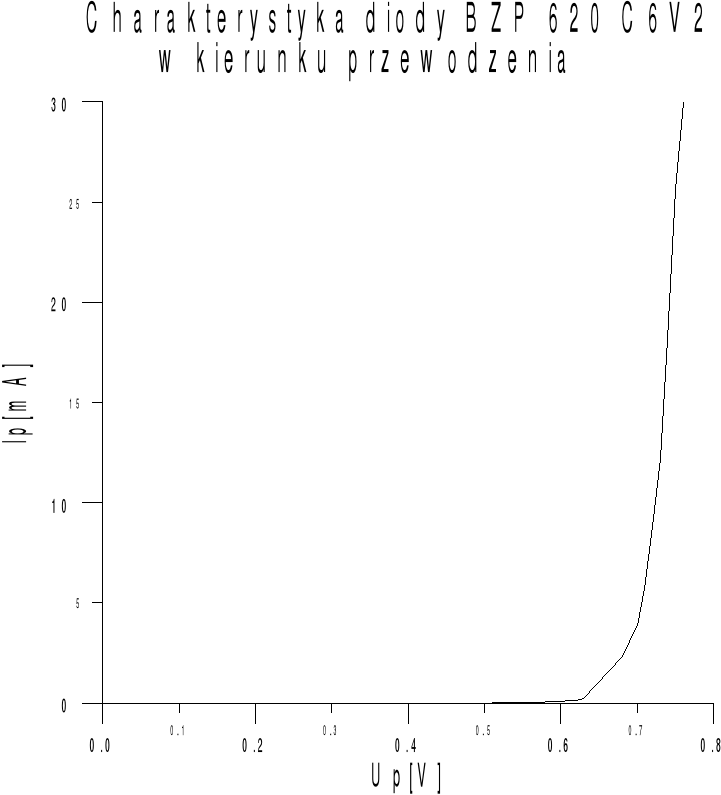

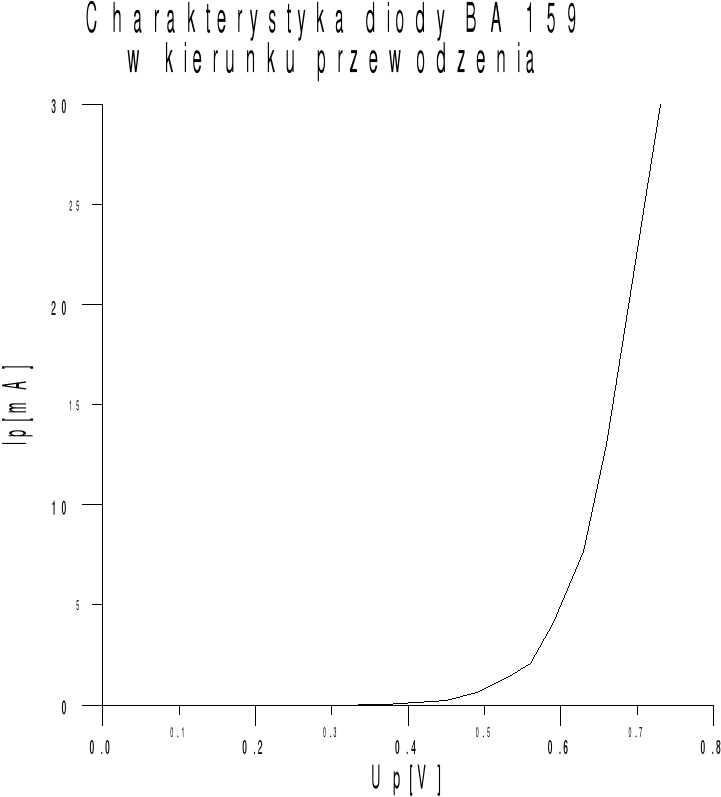

4) CHARAKTERYSTYKI STATYCZNE :


0x01 graphic
0x01 graphic


0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

5) PRZYKŁADOWE OBLICZENIA :

1.1) Obliczam rezystancję statyczną i dynamiczną

a) Dla diody Zenera BZP 620 C6V2 :


b) Dla diody germanowej GD 507 A :

kierunku przewodzenia

w kierunku zaporowym


c) Dla diody przełączającej BA 159

d) Dla diody świecącej CQYP 32

6) WNIOSKI I SPOSTRZERZENIA :

W ćwiczeniu które wykonaliśmy zbadaliśmy cztery diody:diodę Zenera BZP 620 C6V6, diodę germanową GD 507 A, diodę przełączającą BA 159 oraz diodę świecącą CQYP 32. Pomiary przeprowadzaliśmy w takim zakresie napięć i prądów aby nie przekroczyć wartości maksymalnych dla danej diody odczytanych z katalogu bo jakiekolwiek znaczące przekroczenie maksymalnych wartości mogłoby spowodować zniszczenie elementu.
Z wykreślnych charakterystyk diody Zenera BZP-620-C6V2 można wywnioskować,dlaczego diody typu Zenera stosuje się tylko dla zakresu ( kierunku ) zaporowego. W kierunku przewodzenia dioda ta ma bardzo niskie napięcie przewodzenia które w naszym przypadku wynosi 0.7 [V], co jest raczej nie do wykorzystania w układach elektronicznych. W kierunku zaporowym, czyli przeciwnym do kierunku przewodzenia,dioda którą badaliśmy miała napięcie przebicia 6.2 [V]. Diody tego typu charakteryzują się ciekawą właściwością utrzymywania stałego charakterystycznego dla danej diody napięcia niezależnie od wartości natężenia prądu płynącego przez układ. Ta własność jest szeroko wykorzystywana w wszelkiego rodzaju urządzeniach elektronicznych, gdzie wymagana jest stałość napięcia przy zmiennym obciążeniu układu. Na zamieszczonym w sprawozdaniu wykresie własność ta jest dokładnie widoczna.
Dioda germanowa GD 507 A w kierunku przewodzenia przewodzi przy niskim napieciu i ma bardzo duży prąd przewodzenia natomiast w kierunku zaporowym ma bardzo duże napięcie a mały prąd. Maksymalne napięcie wsteczne dla diod germanowych może wynosić nawet do kilkuset woltów.Rezystancja diody germanowej w kierunku przewodzenia jest bardzo mała,natomiast w kierunku zaporowym duża. Dlatego też diody tego typu powinny być zabezpieczane od prądu zwarcia oraz od krótkotrwałych nawet wzrostów napięcia wstecznego ponad dopuszczalną wartość.
Wykres napięciowo - prądowy dla diody BA 159 otrzymany na podstawie pomiarów tłumaczy nam właściwości diody polegające na przewodzeniu prądu tylko w jednym kierunku. W kierunku przeciwnym, zaporowym, dioda ta nie przewodzi prądu, dlatego jej wykres przedstawiony jest tylko dla kierunku przewodzenia.W kierunku zaporowym dioda ta ma bardzo mały prąd zaporowy rzędu 0.005 mA przy napięciu 1000 V
Ostatnią diodą jaką badaliśmy była dioda świecąca CQYP 32. Dioda ta pracuje tylko w kierunku przewodzenia. Przepływ prądu przez tą diodę powoduje jej świecenie.
