• Laboratorium fizyki CMF PŁ

• Dzień: Środa x1 godzina: 8:15 grupa: 2c1

Wydział EEIiA

semestr 2 rok akademicki 2005/2006

ocena _____

1. Cel ćwiczenia:

Celem ćwiczenia było sprawdzenie prawdziwości prawa zaniku i pochłaniania promieni gamma oraz określenie dla jakich absorbentów model teoretyczny dobrze oddaje rzeczywistość.

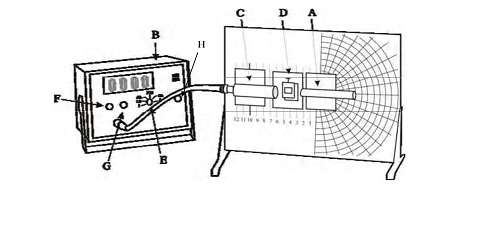

2. Schemat układu do pomiaru ilości elektronów przechodzących przez próbkę.

1. Źródło zawierające radioaktywny izotop strontu ⁹⁰ Sr .

2. Licznik Geigera-Műllera połączony z ekranowanym kablem.

3. Rurka pomiarowa.

4. Specjalna śruba służąca do mocowania próbek.

5. Nastawa czasowa.

6. Ręczny włącznik/wyłącznik.

7. Zerowanie licznika.

3. Tabela przedstawiające wyniki pomiaru tła w 10 próbach trwających 60 sekund.

Pomiar tła
Nr próby	Ilość zliczeń
1	15
2	12
3	12
4	9
5	12
6	17
7	13
8	18
9	19
10	11
średnia:	13,80

4. Tabela przedstawiająca wyniki pomiaru źródła bez absorbentu w 10 próbach trwających 60 sekund.

próby dla aluminium	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość średnia	wartość pomniejszona o wartość tła
grubość [mm]	próba 1		próba 2		próba 3
10	380	366,20	278	264,20	356	342,20	328,88	324,20
20	332	318,20	321	307,20	316	302,20	318,88	309,20
30	286	272,20	263	249,20	271	257,20	268,28	259,53

próby dla żelaza	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość średnia	wartość pomniejszona o wartość tła
grubość [mm]	próba 1		próba 2		próba 3
10	295	281,20	276	262,20	279	265,20	278,68	269,53
20	199	185,20	195	181,20	208	194,20	193,68	186,87
30	156	142,20	166	152,20	150	136,20	153,28	143,53

próby dla ołowiu	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość średnia	wartość pomniejszona o wartość tła
grubość [mm]	próba 1		próba 2		próba 3
10	255	241,20	247	233,20	249	235,20	245,08	236,53
20	136	122,20	149	135,20	143	129,20	137,08	128,87
30	105	91,20	112	98,20	103	89,20	101,88	92,87

próby dla pleksy	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość średnia	wartość pomniejszona o wartość tła
grubość [mm]	próba 1		próba 2		próba 3
10	335	321,20	337	323,20	334	320,20	330,08	321,53
20	351	337,20	350	336,20	352	338,20	345,28	337,20
30	340	326,20	352	338,20	350	336,20	341,28	333,53

próby dla betonu	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość uzyskana w pomiarach	wartość pomniejszona o wartość tła	Wartość średnia	wartość pomniejszona o wartość tła
grubość [mm]	próba 1		próba 2		próba 3
10	299	285,20	315	301,20	339	325,20	307,88	303,87
20	254	240,20	291	277,20	261	247,20	264,68	254,87
30	246	232,20	254	240,20	250	236,20	244,48	236,20

materiał (grubosć)	ln(n(d)/n(0))		a	b	bład a błąd b		d1/2	Vd1/2	R1/2
Al (10)	-0,19		-0,1	-0,011	0,0797	0,004	-11,518433	8,701954	-62,31
Al (20)	-0,24
Al (30)	-0,42
Fe (10)	-0,38		-0,1	-0,032	0,0639	0,003	-8,730913	10,8473	-22
Fe (20)	-0,74
Fe (30)	-1,01
Pb.(10)	-0,51		-0,3	-0,03	0,3787	0,018	-2,268612	1,830213	-22,83
Pb.(20)	-1,12
Pb.(30)	-1,44
Plekasa (10)	-0,2		-0,2	0,002	0,0365	0,002	-3,3080699	18,99554	378,36
Plekasa (20)	-0,15
Plekasa (30)	-0,16
Beton (12)	-0,26		-0,1	-0,013	0,0622	0,003	-4,6786499	11,13883	-55,03
Beton (24)	-0,43
Beton (36)	-0,51

próby ze źródłem
nr próby		wartość	wartość pomniejszona o wartość tła
1		387	373,20
2		382	368,20
3		422	408,20
4		412	398,20
5		398	384,20
6		415	401,20
7		428	414,20
8		406	392,20
9		399	385,20
10		420	406,20
średnia:		406,90	393,10

Kod ćwiczenia	Tytuł ćwiczenia
W7	Prawo zaniku i pochłaniania promieni gamma

Tomasz Rogalski

imię i nazwisko

nr indeksu 131101

Piotr Pasierowski

imię i nazwisko

nr indeksu 131095

Mariusz Bednarek

imię i nazwisko

nr indeksu 131056

---
