Pytania na Maszyny Elektryczna, maszyna asynchroniczna, część teoretyczna na zerowkę

0x08 graphic
zad 5

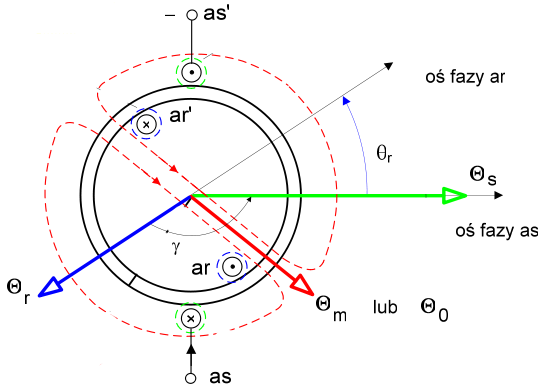

Na rysunku oznaczenia as i ar dla jednej fazy.

Przepływ magnesujący określony jest sumą geometryczną:

Θm = Θs + Θr

Sumowanie przepływów powoduje wirującą w przestrzeni falę przepływu.

strumienie

Φσs - rozproszenia stojana as

Φσr - rozproszenia wirnika ar

Φm - magnesujący

Wirujący Θs wzbudza Φ, który przecinając uzwojenia wirnika, indukuje w nich przemienne SEM rotacji, które wymuszają przy zamkniętym uzwojeniu wirnika przepływ prądów przemiennych.

Zad 6

Poślizg - bezwzględna wartość prędkości poślizgu (Ωs - Ωm) odniesiona do prędkości wirującego pola stojana. s=(Ωs - Ωm)/Ωs=(ns-n)/ns ns=60fe/p

s = 0 <=> Ωs = Ωm <=> Gdy strumień główny wiruje z ta samą prędkością co stojan nie występuje poślizg. Ruch asynchroniczny strumienia oraz wirnika maszyny jest cechą zasadniczą maszyn indukcyjnych. SEM w wirniku powstaje gdy wirnik obraca się z inną prędkością niż pole magnetyczne.

Zad 7

Przepływ prądu powoduje powstanie zmiennego wirującego pola magnetycznego. W wyniku indukcji elektromagnetycznej powoduje powstanie siły elektromotorycznej w uzwojeniach wirnika. SEM w wirniku powstaje gdy wirnik obraca się z inną prędkością niż pole magnetyczne.

Zad 8

transformator

0x08 graphic

Występowanie strumienia magnesującego głównego oraz strumieni rozproszenia (w trafo rozproszenie na uzwojeniu pierwotnym i wtórnym; w MI w uzwojeniach wirnika i stojana).

Efektem sprzężenia strumienia z uzwojeniami indukuje się SEM

w trafo E1 = 4,44 z Φ f ; w MI E1 = 4,44 k z Φ f

k - współczynnik uzwojeń stojana.

Analogia występuje przy tworzeniu wspólnego przepływu magnesującego. Jednak w MI, przy stałej częstotliwości prądu stojana (pierwotnego), prąd wirnika (wtórny) ma częstotliwość zmienną, która zależy od prędkości poślizgu (obciążenia). fr = s fe
