Laboratorium fizyki CMF PŁ

dzień SOBOTA godzina 17¹⁵ grupa 3

wydział BINOŻ

semestr II rok akademicki 2011/12

03 A8 Badanie aktywności optycznej

kod ćwiczenia tytuł ćwiczenia

OCENA

Cel ćwiczenia:

Zbadanie zjawiska aktywności optycznej. Wyznaczenie współczynnika skręcalności właściwej sacharozy oraz jego zależności od długości fali.

Opis przeprowadzonych pomiarów:

: Zmierzenie wymiarów komórek pomiarowych.

Na drodze pomiędzy polaryzatorami ustawianie kolejno wypełnionych roztworem naczyń (łączenie w różne długości-d). Kręcenie polaryzatorem, w celu znalezienia położenia, w którym obie połówki mają taką samą jasność. Odczytanie wartości kąta ø(d) w zależności od drogi-d. Powtórzenie czynności z filtrem zielonym oraz pomarańczowym.

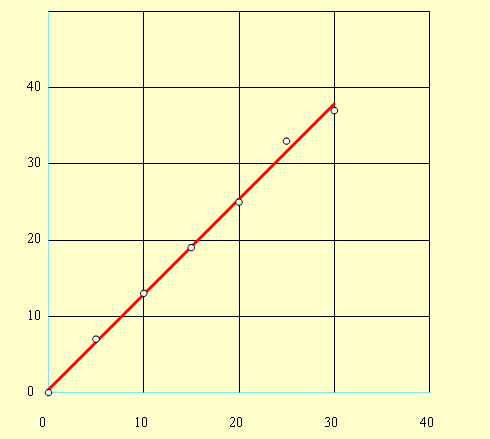

BEZ FILTRA

Kombinacja komórek [ w mm ]	Długość badanego ośrodka d [w cm]	ø(d)	Wartość kąta ø(d)	Wartość kąta α= ø(d)-ø(0)
0	0	ø(0)	125	0
50	5	ø(5)	132	7
100	10	ø(10)	138	13
150	15	ø(15)	144	19
50 + 100	15	ø(15)	144	19
50 + 150	20	ø(20)	150	25
100 + 150	25	ø(25)	158	33
50 + 100 + 150	30	ø(30)	162	37

Równanie prostej:

y= 1,25 x + 0,375

Δ a = 0,027277

Δ b = 0,4822

Korelacja = 0,99857

Skręcalność właściwa:

k= A/C

k = 1,25 / 0,2

k = 6,25

Błąd skręcalności właściwej:

Δ k= k(Δ A/A + Δ C/C)

Δ k = 6,25 ( 0,027277 /1,25 + 0,01 / 0,2 )

Δ k= 0,45

Wynik końcowy:

k= k± Δ k

k= 6,419 ± 0,45

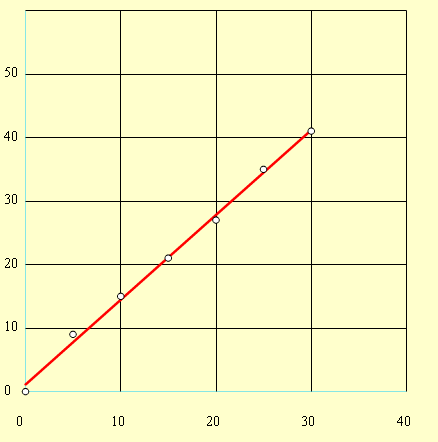

FILTR ZIELONY

Kombinacja komórek [ w mm ]	Długość badanego ośrodka d [w cm]	ø(d)	Wartość kąta ø(d)	Wartość kąta α= ø(d)-ø(0)
0	0	ø(0)	125	0
50	5	ø(5)	134	9
100	10	ø(10)	140	15
150	15	ø(15)	146	21
50 + 100	15	ø(15)	146	21
50 + 150	20	ø(20)	152	27
100 + 150	25	ø(25)	160	35
50 + 100 + 150	30	ø(30)	166	41

Równanie prostej:

y = 1,335114x + 1,08929

Δa = 0,030792

Δb = 0,54433

Korelacja 0,99841

Skręcalność właściwa:

k= A/C

k = 1,335114 / 0,2

k = 6,68

Błąd skręcalności właściwej:

Δ k= k(Δ A/A + Δ C/C)

Δ k = 6,68 ( 0,030792 /1,335114 + 0,01 / 0,2 )

Δ k= 0,49

Wynik końcowy:

k= k± Δ k

k= 6,68 ± 0,49

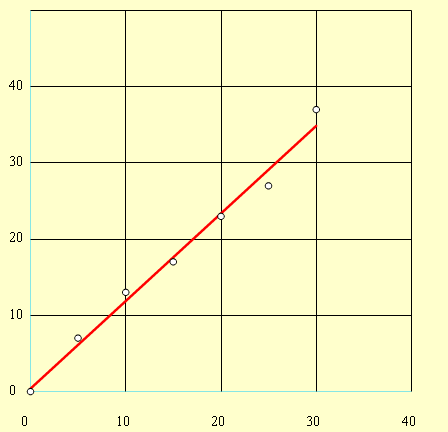

FILTR POMARAŃCZOWY

Kombinacja komórek [ w mm ]	Długość badanego ośrodka d [w cm]	ø(d)	Wartość kąta ø(d)	Wartość kąta α= ø(d)-ø(0)
0	0	ø(0)	125	0
50	5	ø(5)	132	7
100	10	ø(10)	138	13
150	15	ø(15)	142	17
50 + 100	15	ø(15)	142	17
50 + 150	20	ø(20)	148	23
100 + 150	25	ø(25)	152	27
50 + 100 + 150	30	ø(30)	160	37

Równanie prostej:

y = 1,15x + 0,375

Δa = 0,05373

Δb = 0,94982

Korelacja 0,99351

Skręcalność właściwa:

k= A/C

k = 1,15 / 0,2

k = 5,75

Błąd skręcalności właściwej:

Δ k= k(Δ A/A + Δ C/C)

Δ k = 5,75(0,05373/1,15+ 0,01 / 0,2 )

Δ k= 0,56

Wynik końcowy:

k= k± Δ k

k= 5,75± 0,56

ZESTAWIENIE PROSTYCH WSZYSTKICH WYKRESÓW

WNIOSKI

Celem ćwiczenia było zapoznanie się ze zjawiskiem skręcania płaszczyzny polaryzacji oraz budową i działaniem sacharymetru. W przeprowadzonym doświadczeniu wykorzystano fakt, że jednakowe zaciemnienie obu połówek pola widzenia uzyskuje się wtedy, gdy płaszczyzna polaryzacji analizatora jest prostopadła do dwusiecznej kąta półcienia. Błąd odczytu kąta spowodowany jest min. subiektywnym stwierdzeniem faktu w którym miejscu nastąpiło równomierne zaciemnienie obu obserwowanych połówek (wady wzroku obserwatora) i staje się on nieuwzględnionym w wyniku. Dlatego stosuje się kilka pomiarów - średnia wartość przybliża do wartości rzeczywistej.
