ZAKŁAD CHEMII FIZYCZNEJ

URSZULA NAGRABSKA

NORBERT LUCH

DARIUSZ WALCZAK

ĆWICZENIE NR 10

TEMAT: SPORZĄDZANIE WYKRESU CIECZ - CIAŁO STAŁE DLA UKŁADU DWUSKŁADNIKOWEGO NATALEN - DWUFENYL.

Z układami ciecz - ciało stałe spotykamy się prowadząc procesy krystalizacji, rozpuszczania, przy otrzymywaniu stopów i innych materiałów.

Krystalizacja z roztworów ma duże znaczenie praktyczne, jest bowiem najczęściej stosowaną metodą wydzielania z nich czystych składników. Proces krystalizacji można prowadzić efektywnie jeżeli znane są wykresy fazowe obrazujące zależności temperatury topnienia lub krzepnięcia od składu mieszaniny.

Warunki, w jakich współistnieją w stanie równowagi różne fazy określa reguła faz. Została ona sformułowana przez Gibbsa, a do opisu procesów fizykochemicznych przystosowana w pierwszym rzędzie przez Roozebooma. Liczbę stopni swobody układu, tzn liczbę parametrów wyznaczających równowagę (temperatura, ciśnienie, stężenie

z=s-f-r-R+2

gdzie: z- liczba stopni swobody

s - liczba składników

f - liczba faz

R - liczba niezależnych reakcji chemicznych zachodzących w układzie

r - liczba równań wyrażających zależności funkcjonalne między ułamkami molowymi wynikającymi z identyczności składu faz lub z góry określonego składu.

W opisie układów ciecz - ciało stałe, w których współistnieją w stanie równowagi fazy stałe i ciekłe zwyczajowo pomija się ewentualną fazę gazową, ponieważ wpływ ciśnienia na potencjały chemiczne faz skondensowanych w obszarze umiarkowanych ciśnień jest praktycznie pomijalny. Przyjmując stałość ciśnienia, liczbę stopni swobody można wyznaczyć z równania

z=s-f`-r-R+1

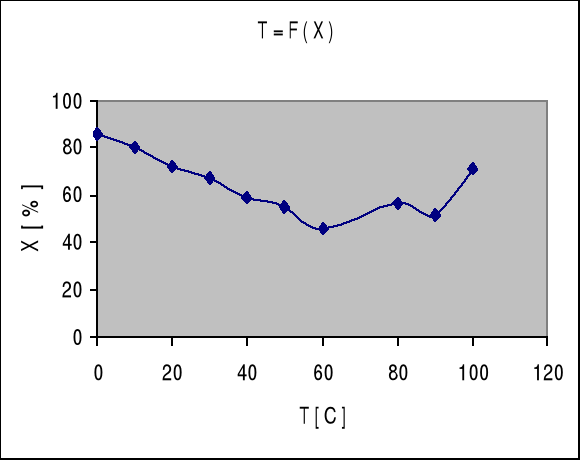

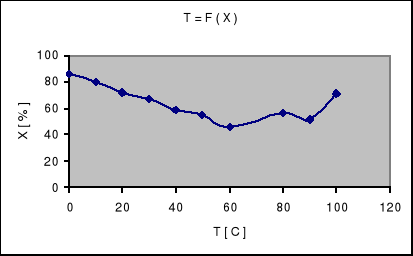

lp	x[%]	T[C]
1	0	86,25
2	10	80
3	20	72,5
4	30	67,5
5	40	58,75
6	50	55
7	60	46,25
8	80	56,25
9	90	51,87
10	100	71,25

---
