BILANS TRAKCYJNY SAMOCHODU

1. Forma analityczna

0x01 graphic

Fn = Fϕ + Fa + Fb

0x01 graphic

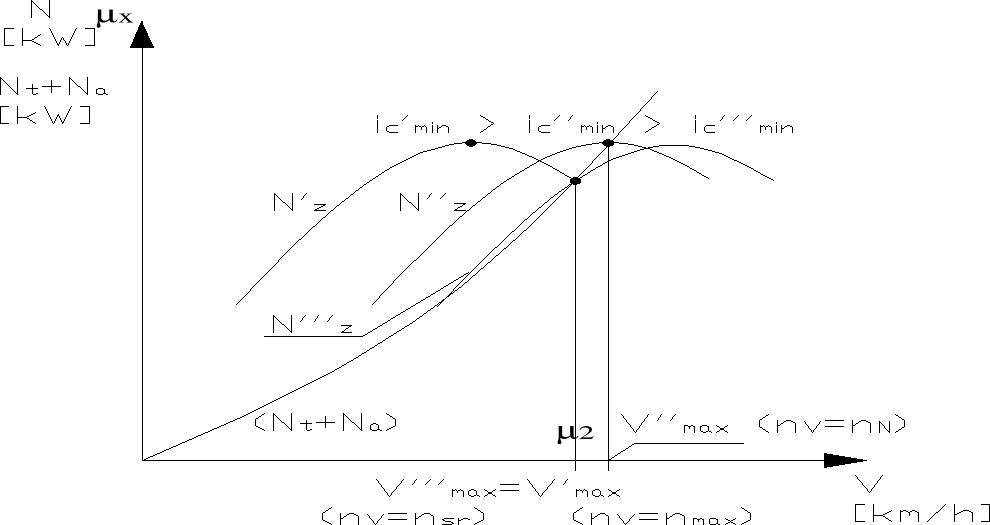

2. Forma graficzna (dla biegu bezpośredniego)

0x01 graphic

ZAPAS SIŁY NAPĘDOWEJ

FR = Fn - Fa

Nazwa nie jest zbyt trafna

Opory aerodynamiczne są konstrukcyjnie określone i nie zależą od warunków drogowych f0, μ, hw, a, tzn. zapas siły napędowej to siła, która może być użyta na pokonywanie zmiennych oporów ruchu.

Przykład:

Określić korzystając z wykresu trakcyjnego zapas siły, wznios, kąt pochylenia max na nawierzchni asfaltowej przy jeździe z prędkością 50 km/h.

Q = 13700 N Cx = 0,4

f0 = 0,012 A = 2,11 m2 Fn3 = 2150 N (przy 50 km/h)

odczyt z wykresu

  1. Fa = 0,05 თ Cx თ F თ V2 = 0,05 თ 0,4 თ 2,11 თ 502 = 99 N

  2. FR = 2150 - 99 = 2051 N

  3. Opór toczenia Ft = Q თ f = Q თ f0 (1 + A თ V2) = 370 N

  4. Siła oporu wzniesienia:

Fw = FR + Ft = 2051 - 370 = 1681 N

  1. Maksymalne możliwe do pokonania wzniesienie:

0x01 graphic
0x01 graphic

0x01 graphic
⇒ tgα = 0,123 ⇒ α=7°

przy jeździe z prędkością 50 km/h.
