Laboratorium Elektroniki

Diody p�przewodnikowe

1.Wstp

Celem wiczenia jest poznanie zdejmowania charakterystyk statycznych i dynamicznych diod p�przewodnikowych oraz sposob�w okrelenia ich parametr�w statycznych i dynamicznych. W celu otrzymania statycznych charakterystyk prdowo-napiciowych przyrzd�w p�przewodnikowych naley zastosowa jedn z dw�ch metod pomiarowych, kt�rymi s:

— metoda ''punkt po punkcie'',

— metoda impulsowa (oscyloskopowa).

2.Zdejmowanie charakterystyk diod metod impulsow.

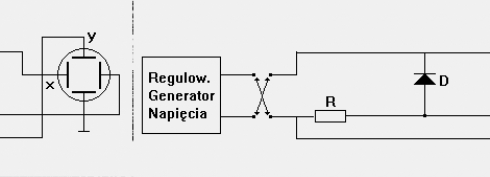

Metoda impulsowa zwana r�wnie oscyloskopow pozwala na szybkie wyznaczanie charakterystyk statycznych danego przyrzdu w postaci obrazu na ekranie oscyloskopu. Impulsowy przebieg napicia podaje si r�wnoczenie na badany przyrzd i do ukadu odchylania poziomego. do ukadu odchylania pionowego doprowadza si napicie proporcjonalnie do prdu przepywajcego przez badany przyrzd. Budujemy ukad do zdejmowania charakterystyk statycznych diod:

0x01 graphic

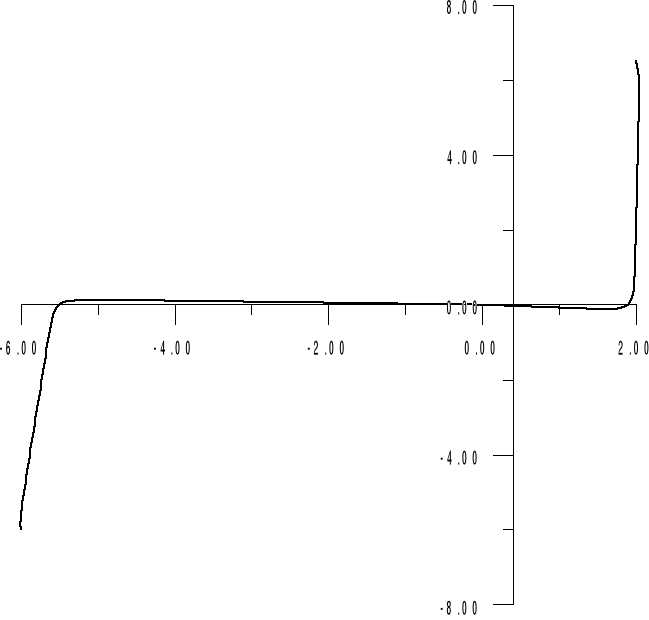

Dioda : BA 159

0x01 graphic

0x01 graphic

0x01 graphic

Jest to dioda przeczajca, krzemowa. Parametry dopuszczalne to UR=1000V, IF=400mA. Parametry charakterystyczne UF=1.3V przy IF=1mA oraz IR=0.005A przy UR=1000V. Zastosowana do szybkich prostownik�w.

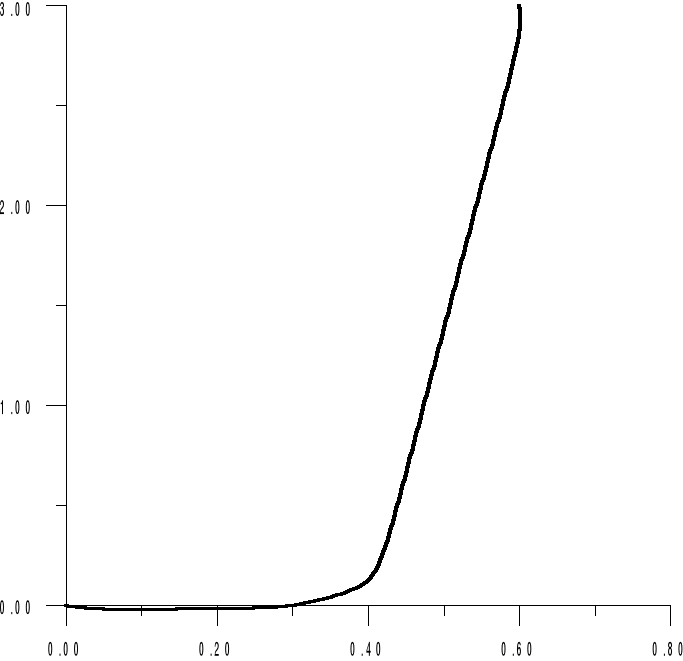

Dioda :BAT 43

0x01 graphic

0x01 graphic

0x01 graphic

Jest to dioda przeczajca, krzemowa.

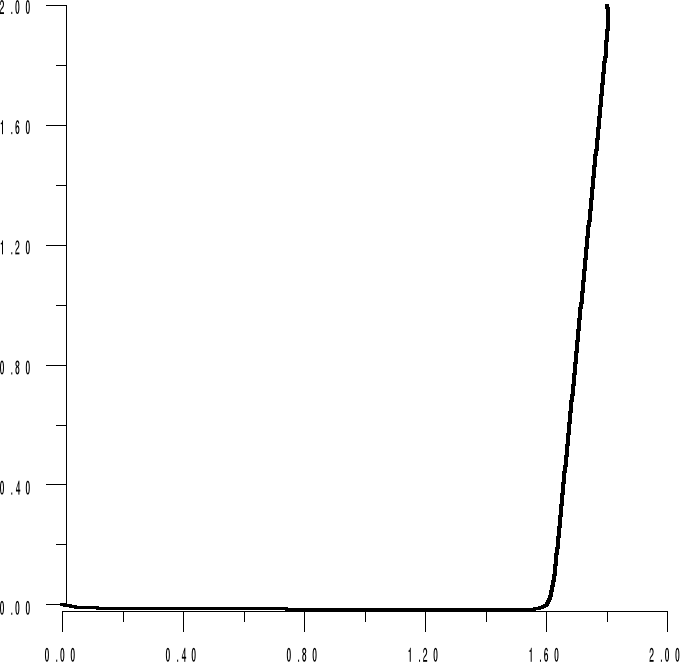

Dioda :CQYP 40A

0x01 graphic

0x01 graphic

Dioda luminescencyjna koloru �tego, wykonana z arsenku galu, jest to element do zastosowa profesjonalnych.

Dioda :CQYP 33B

0x01 graphic

0x01 graphic

Dioda luminescencyjna koloru czerwonego, wykonana z fosforu galu. Do zastosowa profesjonalnych.

Dioda :DZG 4

0x01 graphic
0x01 graphic

0x01 graphic

Dioda prostownicza germanowa produkcji polskiej. Parametry graniczne : URWM=200V, IFSM=0.9A, tj=75�C. Parametry charakterystyczne UF=0.5V przy IF=0.3A i Ir=0.5mA przy UR=200V.

3.zdejmowanie charakterystyki diody w kierunku zaporowym.

Do wiczenia uyto diod o symbolu BZ 683 C3V3.Na wykresie przedstawiono charakterystyk zdjt z oscyloskopu:

0x01 graphic

Ukad do zdejmowania charakterystyk diod w kierunku zaporowym:

0x01 graphic

Parametry katalogowe diody BZ 683 C 3V3 :

Uz=3.1�3.5V przy IZ=5mA,

PAD=400mW , rZ=100.

Do pomiar�w obliczono warto prdu w kierunku zaporowym z zalenoci:

0x01 graphic
, napicie Zenera przyjto UZ=3.3V.

Tabela pomiarowa:

Iz [mA]

Uz [V]

121

4.23

96.8

4.18

5

3.19

1.2

2.61

0.2

1.64

0.002

0.8

0x01 graphic

Na podstawie odczytanych pomiar�w wykrelono charakterystyk w kierunku zaporowym.

0x01 graphic

4.zdejmowanie charakterystyki w kierunku przewodzenia.

Do wiczenia uyto diod o symbolu BYP 401-50. Parametry katalogowe diody to:

Up=1.1 V, Ip=1A.

Schemat ukadu:

0x01 graphic

Tabela pomiarowa:

Up [V]

Ip [mA]

0

0

0.523

1.2

0.662

19.2

0.701

39.2

0.722

59.3

0.746

89.3

0.914

995

0x01 graphic

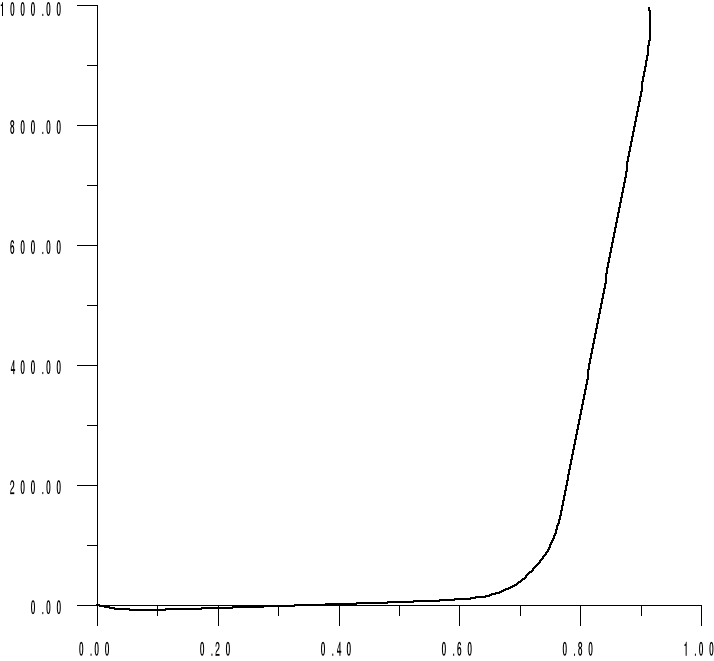

Na podstawie pomiar�w wykrelono charakterystyk:

0x01 graphic

5.wnioski.

Metoda impulsowa jest powszechnie stosowana w pomiarach masowych np.przy produkcji element�w p�przewodnikowych. dokadno tej metody jest gorsza od dokadnoci metody ''punkt po punkcie'', ale jej jest szybko oceny przydatnoci element�w. Pozwala ona r�wnie zaobserwowa zmiany charakterystyk pod wpywem zmiany temperatury, natenia pola elektromagnetycznego i innych. W drugiej czci wiczenia zastosowano metod ''punkt po punkcie''. Metoda ta jest bardzo pracochonna, zapewnia jednak dokadno, kt�ra zaley przede wszystkim od klasy miernik�w pomiarowych. Wad tej metody jest niemono uzyskania charakterystyki w zakresie duych napi i prad�w. Wynika to z faktu nagrzewania si danego elementu p�przewodnikowego, co w spos�b zasadniczy zmienia charakterystyk. Grozi to r�wnie uszkodzeniem elementu badanego.

Charakterystyczne parametry diod to:

URG - graniczna warto napicia przy polaryzacji w kierunku zaporowym, przy napiciu tym nastpuje praktycznie przebicie diody,

URD - dopuszczalne napicie w kierunku zaporowym, okrela si je najczciej jako 0.8URG,

IF - warto prdu pyncego przez diod przy polaryzacji w kierunku przewodzenia,

I0 - dopuszczalny prd redni diody przy polaryzacji w kierunku przewodzenia,

IF11 - dopuszczalny prd szczytowy przy polaryzacji w kierunku przewodzenia,

RP - oporno statyczna w danym punkcie pracy P przy polaryzacji w kierunku przewodzenia,

rd - oporno dynamiczna w danym punkcie pracy przy polaryzacji w kierunku przewodzenia,

opr�cz tych podstawowych diod charakteryzuj jeszcze takie parametry jak: pojemno zczowa diody (CT), czstotliwo graniczna (fgr), dopuszczalna temperatura zcza (Tjd), op�r cieplny diody (K[C/W]) zaley od sposobu chodzenia, moc admisyjna (Pad).

Diody charakteryzuje zcze tzw. cisy styk dw�ch kryszta�w ciaa staego. Rozr�niamy dwa rodzaje zczy p�rzewodnik-p�przewodnik i metal-p�rzewodnik (stosowany w diodzie Schottky'ego, kt�re charakteryzuj si du szybkoci przeczania). Na poczeniu dw�ch warstw tworzy si warstwa zaporowa, kt�ra w zalenoci od kierunku polaryzacji zwiksza si lub zmniejsza. prdy dyfuzyjne dziur IPD i elektron�w IND s proporcjonalne do gradientu koncentracji domieszek. Wysoko bariery, a wic r�nica potencja�w nazywamy napiciem dyfuzyjnym

0x01 graphic

Dla zczy krzemowych UD=0.6�0.8V, a dla germanowych UD=0.2�0.3V i zmienia si wraz ze wzrostem temperatury o okoo 2.3mV/k. Innym charakterystycznym parametrem jest potencja termodynamiczny UT=kT/q i wynosi dla T=300K ok. 26mV.

Przy polaryzacji wstecznej elektrony o duej energii przechodz do pasma przewodnictwa, ulegaj przyspieszaniu co w kocowej fazie prowadzi do zniszczenia termicznego zcza. Wydziela si przy tym duy prd jonizacji.

Przejciem tunelowym (zjawiskiem Zenera) nazywamy zjawisko przy kt�rym elektrony przechodz z pasma do pasma bez zmiany energii. Zjawisko to znalazo zastosowanie w stabilizatorach napicia.

Jeeli diody pracuj w zakresie duych czstotliwoci to due znaczenie odgrywa pojemno zczowa Ct i pojemno dyfuzyjna Cd zalena od kierunku polaryzacji

0x01 graphic
gdzie Co przy U=0, a m=0.33�0.5.

Ze wzgldu na spos�b domieszkowania i wykonania rozr�niamy diody epitaksjalno-polarne i diody ostrzowe o maej powierzchni zcza rzdu (10-3�10-4mm2). Stosowane s przy wielkich czstotliwociach.

Ze wzgldu na zastosowanie rozr�niamy diody prostownicze, uniwersalne kt�re stosuje si g�wnie w ukadach detekcyjnych, prostowniczych maej mocy i ogranicznikach. Diody impulsowe stosowane s jako przeczniki. Charakteryzuj si ma rezystancj w kierunku przewodzenia i du w kierunku zaporowym. W diodach pojemnociowych wykorzystuje si zmiany pojemnoci zcza pod wpywem napicia. W takich diodach dy si do jak najwikszego wsp�czynnika przestrojenia Ko=Ct max/Ct min , wanym parametrem jest czuo =1/Ct *dCt /dU. Stosuje sieje w ukadach automatycznego dostrajania, powielania, modulacji czstotliwoci.

Diody luminescencyjne stosowane s jako sygnalizatory, charakteryzuj si duym napiciem przebicia w kierunku przewodzenia. Mona to zauway na charakterystykach oscyloskopowych por�wnujc z innymi diodami. wiczenie to pozwolio na poznanie charakterystyk statycznych diod i por�wnanie ich.
