Laboratorium Elektrotechniki
Skład grupy: Monika Gąsiorowska ,Edyta Saczuk,Damian Sienkiewicz							Wydział WT Grupa 4.1
Data wyk. Ćwicz: 01.03.2001		Numer ćwicz: 13		Temat ćwiczenia Oświetlenie elektryczne
Zaliczenie		Ocena		Data	Podpis

1.Wstęp teoretyczny

Promieniowanie widzialne,zwane światłem jest to część energii promienistej emitowanej przez żródło światła, na którą reaguje oko ludzkie. Zakres promieniowania widzialnego zajmuje wąskie pasmo , a mianowicie λ=380÷750 nanometrów. Obejmuje ono wszystkie główne barwy w następującej kolejności:fioletowa -niebieska- zielona- żółta- pomarańczowa- czerwona.

Ze względu na zasadę działania zródła światłamożna podzielić na trzy grupy:

• o temperaturowym wytwarzaniu światła (żarówki, lampy łukowe),

• o lumiscencyjnym wytwarzaniu światła (lampy wyładowcze , rtęciowe , sodowe , fluorescencyjne- świetlówki),

• o mieszanym wytwarzaniu światła ( lampy rtęciowo-żarowe).

2. Wykonanie ćwiczenia

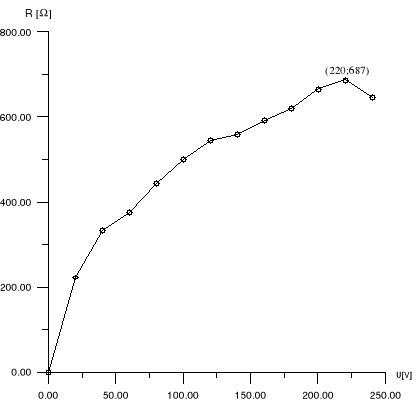

2.1 Charakterystyka napięciowo - prądowa żarówki

Lp.	POMIARY		OBLICZENIA
	U [V]	I [A]	R [Ω]	P. [W]
1	0	0	0	0
2	20	0.09	222.2	1.8
3	40	0.12	333.3	4.8
4	60	0.16	375.0	9.6
5	80	0.18	444.4	14.4
6	100	0.20	500	20
7	120	0.22	545.4	26.4
8	140	0.25	560.0	35
9	160	0.27	592.6	43.2
10	180	0.29	620.6	52.2
11	200	0.30	666.6	60
12	220	0.32	687.5	70.4
13	240	0.34	647.0	81.6

2.2 Układ elektryczny świetlówki

Układ do badania świetlówki

UKŁAD	U	I	P	IC	Ir	UD	Ur	cosϕ
	V	A	W	A	A	V	V	—
a)	220	0,17	32	0,30	0,37	200	64	0,86
b)	220	0,37	32	0	0,37	195	63	0,39

1. z włączonym kondensatorem C

2. z wyłączonym kondensatorem C

wsółczynnik mocy :

1.


2.


2.3 Skuteczność świetlna źródeł światła

Układ do badania skuteczności źródeł światła

RODZAJ ŹRÓDŁA	POMIARY					OBLICZENIA
	U	I	P	E	L	Φ0	η
	V	A	W	Lx	m	lm	Lm/W
Żarówka normalna	220	0,4	60	402	0,22	244,38	4,07
Świetlówka normalna	220	0,2	32	720	0,36	1171,9	5,38
Lampa rtęciowa	220	0,61	164	920	0,25	722,2	3,28

Całkowity strumień świetlny :

Skuteczność świetlna :

Przykładowe obliczenia:

2.4 Badanie oświetlenia sali laboratoryjnej

Emax	Emax śr	Emin	Emin śr	ε
Lx	Lx	Lx	Lx
340	338,33	40	46,7	0,14
360					60
315					40

Równomierność oświetlenia :

3. Wnioski

Na podstawie przeprowadzonych badań żarówki stwierdzić można , że moc rzeczywista jest większa o ok. 7% od mocy znamionowej.

Z pomiarów przeprowadzonych na świetlówce można zauważyć , że obecność kondensatora w układzie wpływa na poprawę współczynnika mocy , którego wartość jest obniżana przez dławik.

Po przeprowadzeniu badań stwierdzamy , że skuteczność świetlna świetlówki jest większa od skuteczności świetlnych : żarówki i świetlówki.

ś

w.

A_r

V_r

V_D

A_C

Z

C

Q1

Q_b

W

V

∼ 220 V

Lx

V

A

W

Q_b

AT

A

AT

---
