LABORATORIUM Z AEROLOGII GÓRNICZEJ

Temat: Wyznaczanie współczynnika szczelności lutnociągu

Zespół w składzie:

Katarzyna Włodek

Katarzyna Remer

Rok III

Gr. III

Wydział

Górnictwa i Geoinżynierii

Wprowadzenie

Celem ćwiczenia było zapoznanie się z problemami przewietrzania wyrobisk ślepych w kopalniach. Wyrobiska ślepe, w trakcie drążenia, przewietrzane są za pomocą lutnociągu i wentylatora wymuszającego w nim przepływ powietrza. Zadaniem instalacji lutnociągowej jest doprowadzenie do miejsca pracy (przodka drążonego wyrobiska) odpowiedniej ilości powietrza. Ilość ta powinna zapewnić rozrzedzenie i wymieszanie gazów wydzielających się ze skał oraz gazów postrzałowych do koncentracji nie stwarzającej zagrożenia, jak również zapewnić utrzymanie w wyrobisku właściwych warunków klimatycznych.

Sposoby przewietrzania lutniociągami:

- przewietrzanie tłoczące,

- przewietrzanie ssące,

- przewietrzanie kombinowane.

Często stosuje się kombinacje przewietrzania ssącego i tłoczącego którą uzyskać można przez:

- zmianę kierunku obrotu wirnika wentylatorów osiowych,

- zastosowanie urządzenia rewersyjnego,

- zastosowanie dwóch wentylatorów,

- manewrowanie odpowiednimi zasuwami.

W każdym lutnociągu, niezależnie od stosowanego sposobu występują straty powietrza wskutek jego przepływu przez nieszczelności, połączeń poszczególnych segmentów lutni.

Przy dodatniej różnicy ciśnień w lutnociągu p i w wyrobisku po (p - po > 0) powietrze wypływa przez nieszczelności do wyrobiska, a przy różnicy ujemnej (p - po < 0) powietrze dopływa z wyrobiska do lutni. W obu przypadkach ilość powietrza przepływająca przez wentylator Qs musi być sumą wymaganej ilości powietrza w przypadku Qo i ilości Qs przepływającej przez nieszczelności na całej długości lutnociągu.

W praktyce górniczej stwierdzono niejednokrotnie, że w niektórych warunkach straty powietrza Qs mogą przewyższać ilości powietrza Qo dopływającego do przodka. Rola strat w przewietrzaniu lutniowym wzrasta niewspółmiernie przy lutnociągach długich, których zastosowanie staje się coraz bardziej niezbędne w górnictwie podziemnym.

Wielkość współczynnika szczelności k wylicza się na podstawie pomierzonych wielkości wydatku wentylatora Qw i ilości powietrza dopływającego do przodka Qo (na wylocie z lutnociągu). Wówczas wielkość względnego współczynnika strat wynosi:

0x01 graphic

Dla danej wartości p z bezwymiarowego wykresu odczytuje się odpowiednią wartość:

0x01 graphic

stąd wylicza się k:

0x01 graphic
0x01 graphic

gdzie: r - opór jednostkowy lutnociągu ,0x01 graphic
,

L - długość lutnociągu , [m] .

Przebieg ćwiczenia

W celu wyznaczenia współczynnika szczelności należało przeprowadzić pomiary przy dwóch różnych ilościach przepływającego powietrza w trakcie zwiększania długości przewodu nieszczelnego. Przewód nieszczelny składa się z czterech elementów o jednakowej długości i średnicy oraz oporze jednostkowym. W zestawie znajdują się odcinki pomiarowe (P), umożliwiające określenie prędkości przepływu oraz ciśnienia statycznego.

Schemat stanowiska pomiarowego do wyznaczania współczynnika szczelności lutnociągu

  1. pojedynczy element,

  2. zestaw czterech elementów.

Dla danej wydajności wentylatora należało odcinek pomiarowy P1 umieścić na końcu przewodu 1. następnie wykonać pomiar ciśnienia dynamicznego oraz statycznego na odcinkach pomiarowych P0 i P1 w punktach pomiarowych.

Do wyznaczenia współczynnika szczelności przewodu nieszczelnego należało wyznaczyć następujące wielkości:

  1. Dla zadanej wydajności wentylatora wykonać pomiary ciśnienia dynamicznego i statycznego na odcinkach pomiarowych P0 i P1 przy podłączeniu tylko pierwszego odcinka.

  2. Następnie dołączyć odcinek nr 2 i ponownie dokonać pomiaru cisnień dynamicznych i statycznych na odcinkach pomiarowych P0, P1 i P2.

  3. Pomiary powtórzyć przy podłączeniu odcinka nr 3 i nr 4.

Zestawienie pomierzonych parametrów wentylacji lutniowej:

Parametry powietrza na stanowisku:

Lp.

Wielkość

wymiar

Odcinek

pomiaru

Odcinek przewodu

P1 - P0

P2 - P0

P3 - P0

P4 - P0

1

Ciśnienie

dynamiczne

Δpd , N/m2

P0

372,78

372,78

431,64

421,83

P1

100,062

100,062

88,29

92,214

P2

96,138

49,05

47,088

P3

52,974

39,24

P4

33,354

2

Ciśnienie

statyczne

Δpst , N/m2

P0

199,5354

205,0094

178,9638

192,5605

P1

235,44

289,395

382,59

402,21

P2

83,385

196,2

240,345

P3

49,05

98,1

P4

34,335

Opracowanie wyników pomiarów

Opracowanie wyników pomiarów polegało na wyznaczeniu następujących wielkości:

  1. średniej prędkości przepływu powietrza ze wzoru:

0x01 graphic
[m/s]

  1. wydatku objętościowego przepływu powietrza ze wzoru:

Q = 9,621 ∗ 10-4 ∗ vśr [m3/s]

  1. ciśnienia całkowitego w punkcie pomiarowym:

Δpc = Δpst + Δpd

  1. współczynnika strat powietrza w przewodzie nieszczelnym:

0x01 graphic

gdzie: Qw - wydatek powietrza na odcinku pomiarowym P0,

Qo - wydatek powietrza na odcinku pomiarowym kolejno P1, P2, P3, P4.

  1. współczynnik a z wykresu,

  2. współczynnik szczelności k ze wzoru:

0x01 graphic
.

Zestawienie obliczonych parametrów wentylacji lutniowej:

Lp.

Wielkość

wymiar

Odcinek

pomiaru

Odcinek przewodu

P1 - P0

P2 - P0

P3 - P0

P4 - P0

1

Prędkość

średnia

vśr , [m/s]

P0

20,36445

20,36445

21,91327

21,66283

P1

10,55069

10,55069

9,910651

10,12849

P2

10,34175

7,386963

7,237716

P3

7,676757

6,607101

P4

6,091446

2

Wydatek

przepływu

powietrza

Q , [m3/s]

P0

0,019593

0,019593

0,021083

0,020842

P1

0,010151

0,010151

0,009535

0,009745

P2

0,00995

0,007107

0,006963

P3

0,007386

0,006357

P4

0,005861

3

Ciśnienie całkowite w przekroju

Δpc , [N/m2]

P0

572,3154

577,7894

610,6038

614,3905

P1

335,502

389,457

470,88

494,424

P2

179,523

245,25

287,433

P3

102,024

137,34

P4

67,689

4

Wsp. strat powietrza

p

P0

0,518

0,508

0,350

0,281

5

Współczynnik

a

P0

0,939

0,93

1,303

1,5

6

Wsp. szczelności przewodu

k , [m3/N1/2s]

P0

1,81982

0,634175

0,572486

0,459279

7

Wartość średnia wsp. szczelności

P0

0,87144

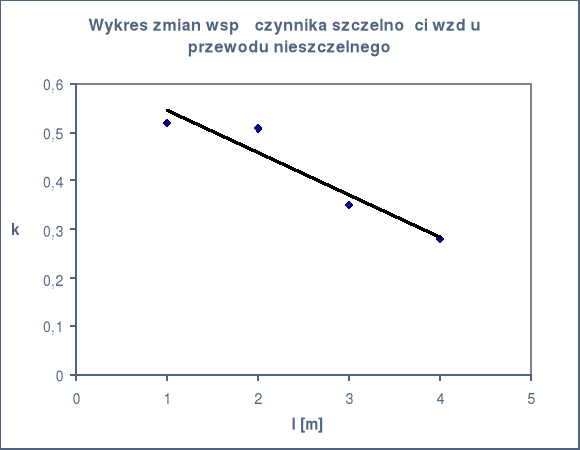

0x01 graphic
