stopa fundamenotwa, Projekt, Budownictwo rok III, Semestr 5, fundamentowanie

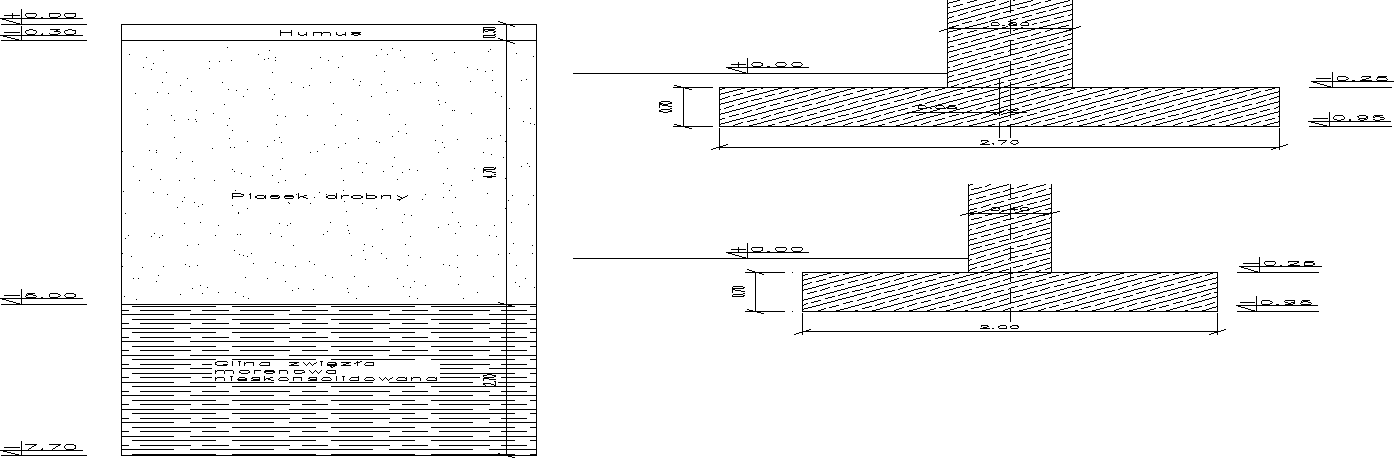

ANALIZA WARUNKÓW GEOTECHNICZNYCH ; USYTUOWANIE FUNDAMENTU

0x01 graphic

Parametry geotechniczne gruntu (metoda B)

Grunt

Gr. kon.

D

[-]

IL

[-]

wn

[%]

ρs

[t/m3]

ρ

[t/m3]

ρd

[t/m3]

n

[-]

γs

[kN/m3]

γ [kN/m3]

γ'

[kN/m3]

Ф

[o]

c

[kPa]

1.Pr

-

0,60

-

5

2,65

1,70

1,619

0,389

25,997

16,677

9,889

33,5

0

2.Gz

B

-

0,20

18

2,69

2,10

1,780

0,338

26,389

20,601

10,968

18,5

30

ZESTAWIENIE SIŁ

Wymiary ławy

B x L = 2,00 x 2,70 m

h = 0,70 m

a1 x a2 = 0,40 x 0,60 m

D = 0,95 m

d=0,15m

SCHEMAT

I

II

Rodzaj obciążenia (oblicz.)

Pr

[kN]

Hxr

[kN]

Hyr

[kN]

Mxr

[kNm]

Myr

[kNm]

Pr

[kN]

Hxr

[kN]

Hyr

[kN]

Mxr

[kNm]

Myr

[kNm]

1

SZMD

1400

-70

10

0

125

-

-

-

-

-

2

SZM +K

1650

-135

30

110

440

1835

-30

35

130

-140

3

SZMD+K+W

1930

-140

33

145

490

2200

-45

42

170

-145

Ciężar stopy:

Gr1=0x01 graphic

=0x01 graphic
101,376 kN

Ciężar gruntu nad fundamentem: =

Gr2=0x01 graphic

=16,677 * ((2,00*2,70-0,60*0,40) * (0,95-0,70-0,15))*1,2 = 10,327 kN

Ciężar posadzki:

Gr3=0x01 graphic
23 *(2,00*2,70 - 0,60*0,40) * 0,15 * 1,3 = 24,149 kN

Gr = Gr1 + Gr2 + Gr3 = 101,376 + 10,327 + 24,149 = 135,852 kN

SPRAWDZENIE WSTĘPNYCH WARUNKÓW STATYCZNYCH

1. Sprawdzenie położenia wypadkowej obliczeniowego obciążenia SZMD

NrI= Gr + PrI = 135,852 + 1400 = 1535,852 kN

MrxI = MxrI + HyrI*h = 0 + 10*0,70 = 7kNm

MryI = Myr1 - HxrI*h + PrI*exs + Gr2*0,05+ Gr3*0,05 = 125 - (-70)*0,70 + 1400*0,05 + +10,327*0,05 + 24,149*0,05 = 245,724 kNm

eB1 = MrxI / NrI = 0,0046 m

eL1 = MryI / NrI = 0,1600 m

0x01 graphic
, 0,0046/2,00+ 0,1600 / 2,70 = 0,0616 < 0,1667

Wypadkowa znajduje się w rdzeniu podstawy.

2. Sprawdzenie warunków dotyczących położenia wypadkowej obciążeń SZMD + K

0x01 graphic
= Gr + PrI = 135,852 + 1650= 1785,852 kN

0x01 graphic
= MxrI + HyrI*h = 110 + 30*0,70 = 131,000 kNm

0x01 graphic
= Myr1 - HxrI*h + PrI*exs + Gr2*0,05+ Gr3*0,05 = 440 + 135*0,70 + 1650*0,05+ +10,327*0,05 + 24,149*0,05 = 618,724 kNm

eB2 = 0x01 graphic
/ 0x01 graphic
= 0,0734 m

eL2 = 0x01 graphic
/ 0x01 graphic
= 0,3465 m

0x01 graphic
, 0,0734/ 2,00 + 0,3465 / 2,70 = 0,1650 < 0,1667

Wypadkowa znajduje się w rdzeniu, odrywanie fundamentu nie występuje.

0x01 graphic
= Gr + PrII = 135,852 + 1835 = 1970,852 kN

0x01 graphic
= MxrII + HyrII*h = 130 + 35*0,70 = 154,500 kNm

0x01 graphic
= Myr1I - HxrII*h + PrII*exs + Gr2*0,05 + Gr3*0,05 = -140 + 30*0,70 +1835*0,05 +10,327*0,05 + 24,149*0,05 = -25,526 kNm

eB2 = 0x01 graphic
/ 0x01 graphic
= 0,0784 m

eL2= 0x01 graphic
/ 0x01 graphic
= -0,0130 m

0x01 graphic
, 0,0784 / 2,00 + 0,0130 / 2,70 = 0,0440 < 0,1667

Wypadkowa znajduje się w rdzeniu, odrywanie fundamentu nie występuje.

3. Sprawdzenie warunków dotyczących położenia wypadkowej obciążeń SZMD + K + W

0x01 graphic
= Gr + PrI = 135,852 + 1930= 2065,852 kN

0x01 graphic
= MxrI + HyrI*h = 145 + 33*0,70 = 168,100 kNm

0x01 graphic
= Myr1 - HxrI*h + PrI*exs + Gr2*0,05+ Gr3*0,05 = 490 + 140*0,70 + 1930*0,05+ +10,327*0,05 + 24,149*0,05 = 686,224 kNm

eB3 = 0x01 graphic
/ 0x01 graphic
= 0,0814 m

eL3 = 0x01 graphic
/ 0x01 graphic
= 0,3322 m

0x01 graphic
, 0,0814/ 2,00 + 0,3322 / 2,70 = 0,1637 < 0,1667

Wypadkowa znajduje się w rdzeniu, odrywanie fundamentu nie występuje.

0x01 graphic
= Gr + PrII = 135,852 + 2200 = 2335,852 kN

0x01 graphic
= MxrII + HyrII*h = 170 + 42*0,70 = 199,400 kNm

0x01 graphic
= Myr1I - HxrII*h + PrII*exs + Gr2*0,05 + Gr3*0,05 = -145 + 45*0,70 +2200*0,05 +10,327*0,05 + 24,149*0,05 = -1,776 kNm

eB3 = 0x01 graphic
/ 0x01 graphic
= 0,0854 m

eL3= 0x01 graphic
/ 0x01 graphic
= -0,0008 m

0x01 graphic
, 0,0854 / 2,00 + 0,0008 / 2,70 = 0,0430 < 0,1667

Wypadkowa znajduje się w rdzeniu, odrywanie fundamentu nie występuje.

4. Sprawdzenie nierównomierności rozkładu naprężeń

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Warunek spełniony.

SPRAWDZENIE STANU GRANICZNEGO NOŚNOŚCI PODŁOŻA

QfNB (QfNL) = 0x01 graphic

Współczynniki kształtu:

SCHEMAT I

SCHEMAT II

eB = 0,0814 m

eL = 0,3322 m

0x01 graphic
= B - 2eB = 1,837 m

0x01 graphic
= L - 2eL = 2,036 m

0x01 graphic
/ 0x01 graphic
= 1,837 / 2,036 = 0,90

eB = 0,0854 m

eL = - 0,0008 m

0x01 graphic
= B - 2eB = 1,829 m

0x01 graphic
= L - 2eL = 2,698 m

0x01 graphic
/ 0x01 graphic
= 1,829 / 2,698 = 0,69

Współczynniki nośności podłoża:

Фu (r) = Фu (n) * γm = 33,5° * 0,9 = 30,2°

NB = 7,79

ND = 18,85

Współczynniki nachylenia wypadkowej:

0x01 graphic

Schemat

dla Q­­­fNB

dla Q­­­fNL

I

0x01 graphic

0x01 graphic

iB = 0,95

iD = 0,97

0x01 graphic
0x01 graphic

iB = 0,80

iD = 0,89

II

0x01 graphic

0x01 graphic

iB = 0,94

iD = 0,96

0x01 graphic

0x01 graphic

iB = 0,95

iD = 0,97

Obciążenie podłoża obok stopy fundamentowej

0x01 graphic
(r) = 0x01 graphic
kN/m3

Ciężar obj. gruntu pod stopą fundamentową

0x01 graphic
=0x01 graphic
kN/m3

SCHEMAT I

*QfNB = 0x01 graphic
= 3289,930 kN

QfNB * 0,81 = 2664,844 kN > 0x01 graphic
= 2065,852 kN

Warunek spełniony z dużym zapasem.

*QfNL = 0x01 graphic
= 2973,989 kN

QfNL * 0,81 = 2408,931 kN >0x01 graphic
= 2065,852 kN

Warunek spełniony z dużym zapasem.

SCHEMAT II

*QfNB = 0x01 graphic
= 3255,885 kN

QfNB * 0,81 = 2637,267 kN > 0x01 graphic
= 2335,852 kN

Warunek spełniony z dużym zapasem.

*QfNL = 0x01 graphic
= 3289,930 kN

QfNL * 0,81 = 2664,844 kN > 0x01 graphic
= 2335,852 kN

Warunek spełniony z dużym zapasem.

WYMIAROWANIE STOPY FUNDAMENTOWEJ

Przyjęto beton:

C20/25, fctd= 1,1MPa

Stal 18G2, Fyd=310MPa

c=50mm, Φ=20mm

d= h - c - 0,5Φ = 0,7 - 0,05 - 0,5* 0,020 = 0,640m

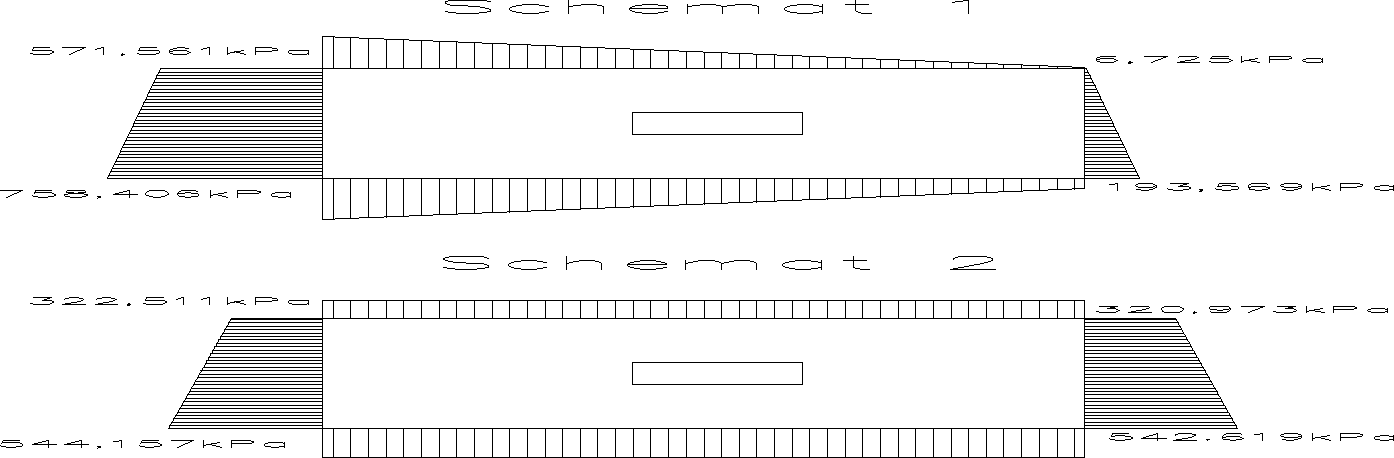

1. Wyznaczenie bryły naprężeń

eB = 0,0814 m

eL = 0,3322 m

0x01 graphic
= 2065,852 kN

0x01 graphic
=

=0x01 graphic
kPa 0x01 graphic
= =0x01 graphic
kPa

0x01 graphic
= =0x01 graphic
kPa

0x01 graphic
=

=0x01 graphic
kPa

eB = 0,0854 m

eL = -0,0008 m

0x01 graphic
= 2335,852 kN

0x01 graphic
=

=0x01 graphic
kPa

0x01 graphic
= 0x01 graphic
=kPa

0x01 graphic
= =0x01 graphic
kPa

0x01 graphic
=

=0x01 graphic
kPa

0x01 graphic

2. Wymiarowanie na zginanie

*SCHEMAT I

Obliczenia dla kierunku równoległego do podłużnego (L)

0x01 graphic

0x01 graphic

Przyjęto 120x01 graphic
20 → As1= 37,70 cm2

Obliczenia dla kierunku poprzecznego (B)

0x01 graphic

0x01 graphic

Przyjęto 90x01 graphic
20 → As1= 28,27 cm2

3. Wymiarowanie na przebicie

0x01 graphic

Przyjęto beton:

C20/25, fctd= 1,1MPa

Stal 18G2, Fyd=310MPa

c=50mm, Φ=16mm

d= h - c - 0,5Φ = 0,7 - 0,05 - 0,5* 0,016 = 0,64m

b2=2*d+a=2*0,64+0,40=1,68m

bm=0,5*(b2+as2)=0,5*(1,68+0,40)=1,04m

SCHEMAT I

0x01 graphic

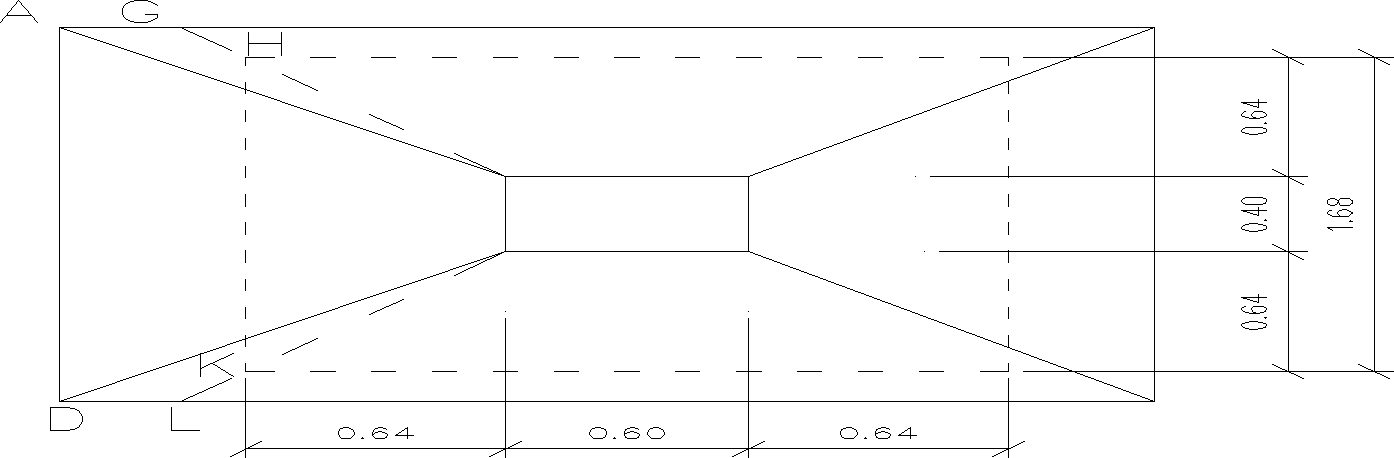

Pole powierzchni wieloboku AGHKLD:

A=2,00*0,30+0,5*(2,00+1,68)*0,16=0,89m2

0x01 graphic

0x01 graphic

Przebicie nie nastąpi. Wymagany warunek jest spełniony.
