Załącznik III do części 108

a

b

c

d

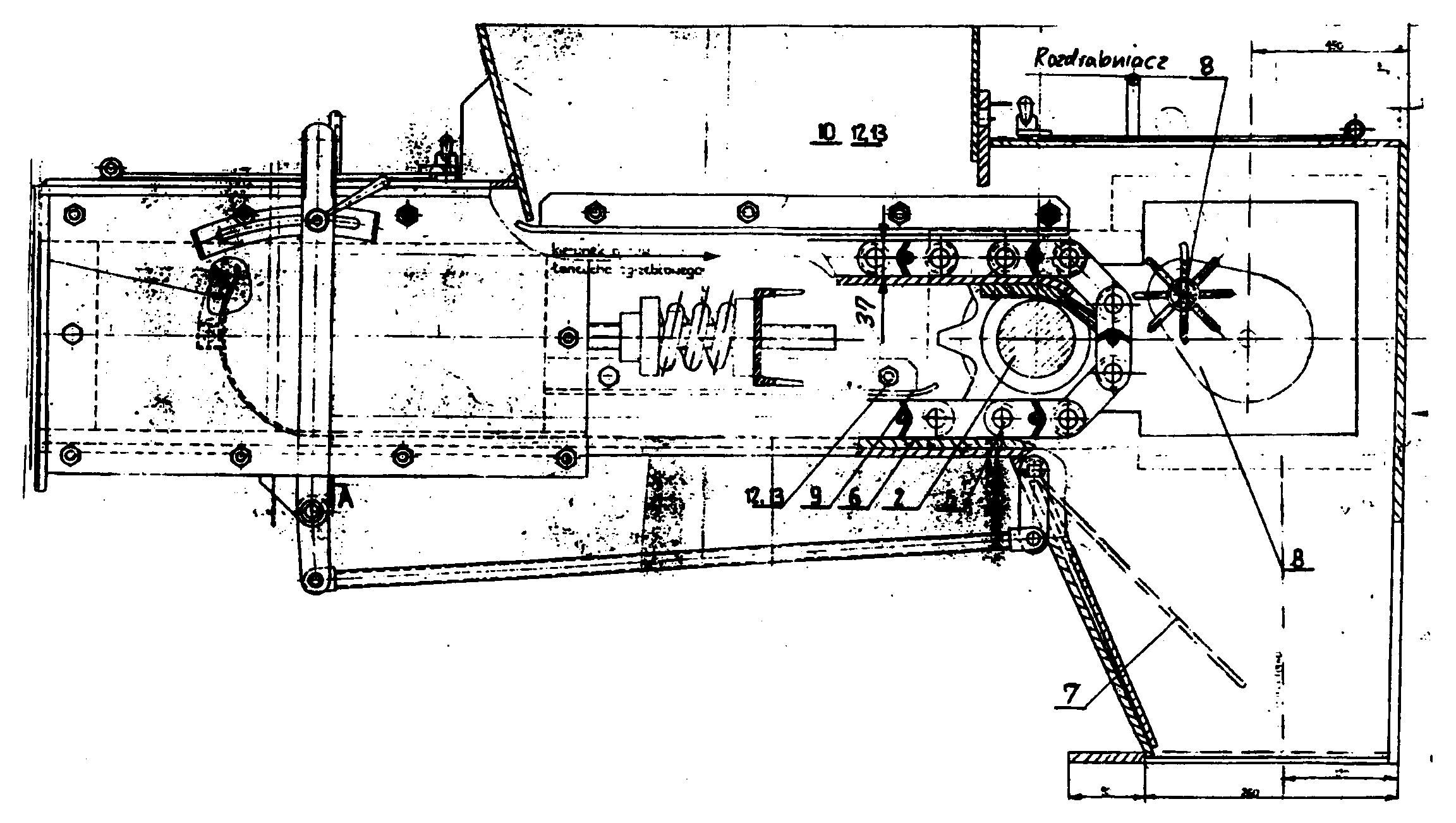

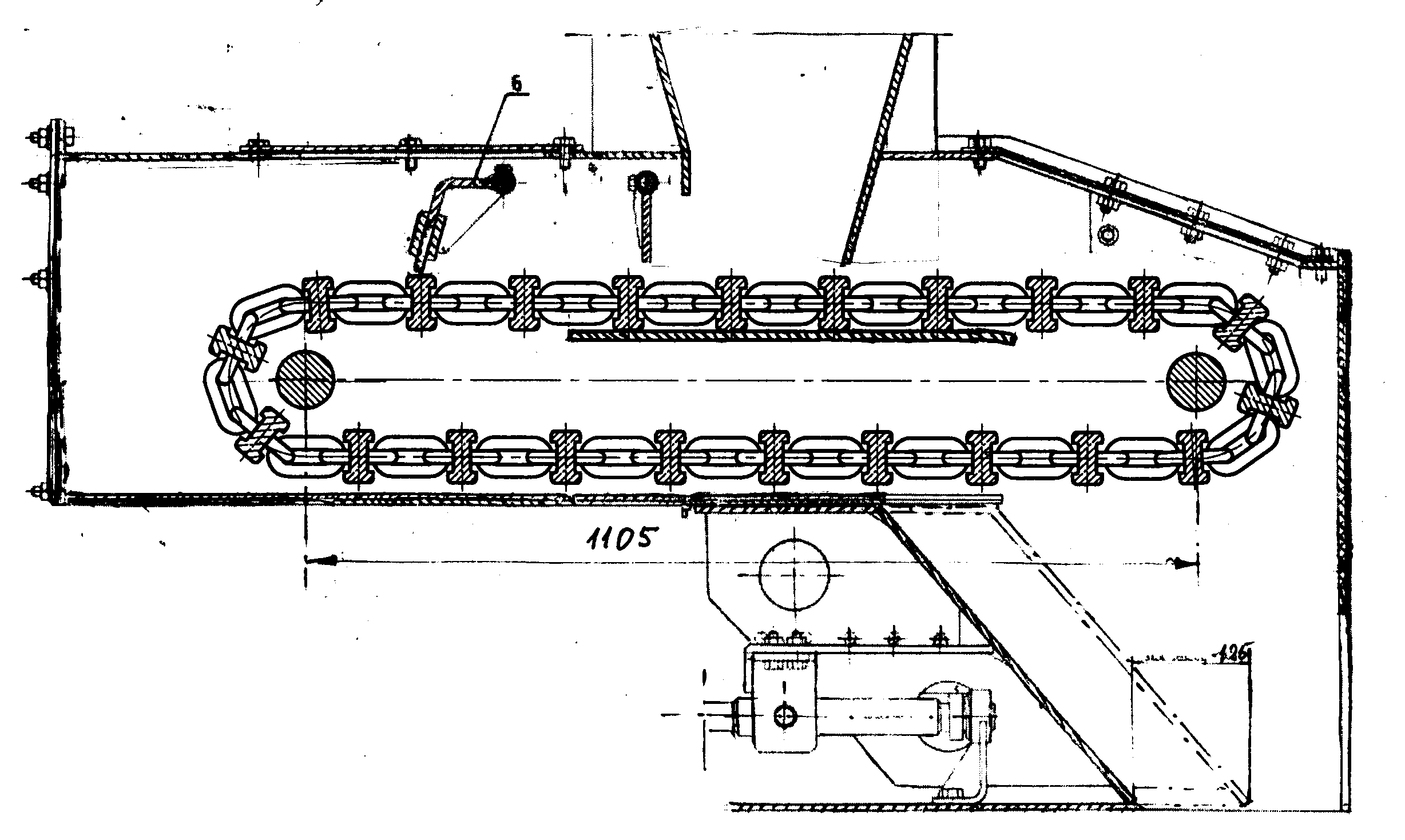

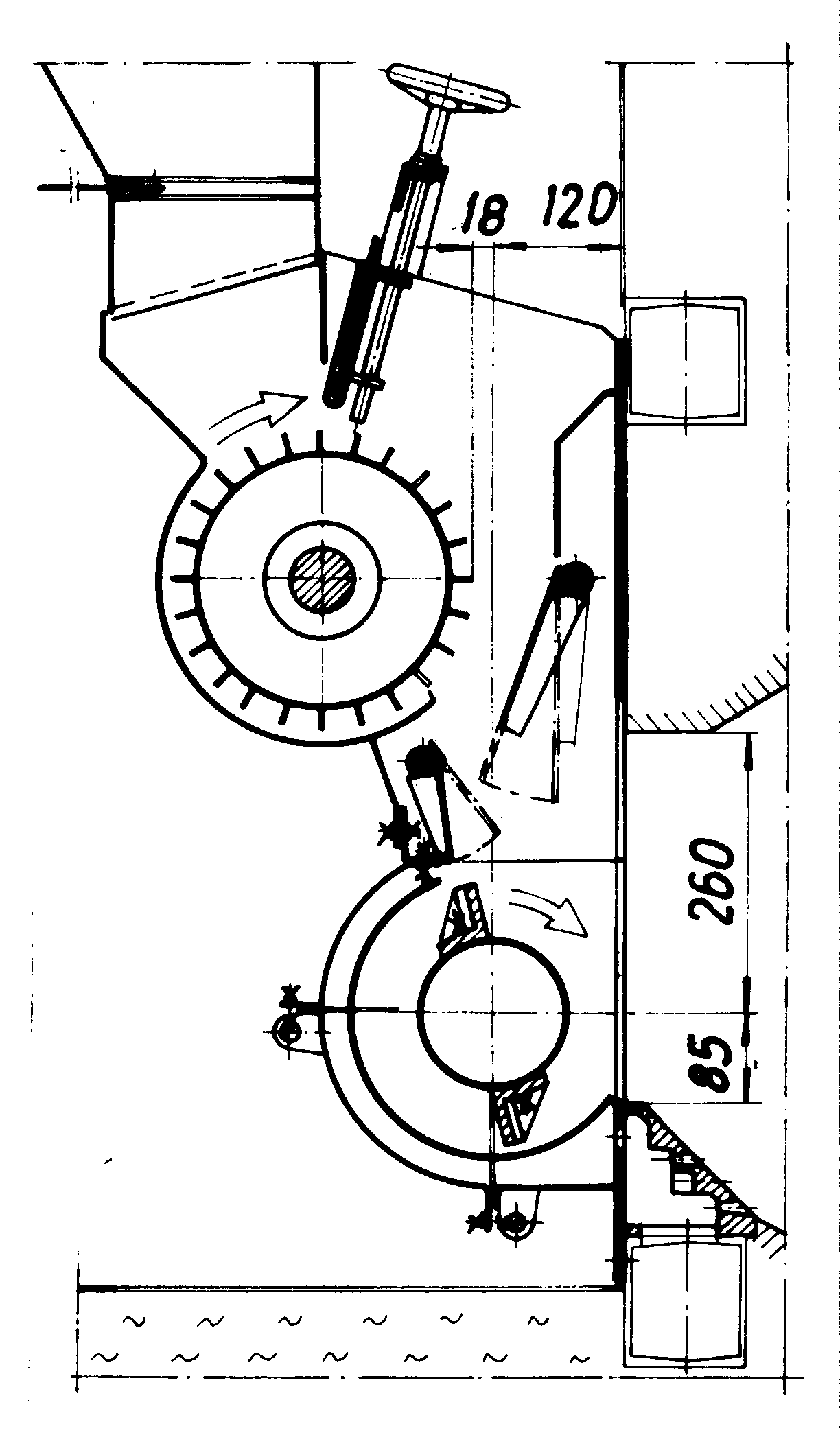

Rys. 100. Narzutniki i dozowniki narzutników konstrukcji Centralnego Biura Konstrukcji Kotłów: a- narzutnik bębnowy badany w latach 1969÷1973 w prototypie kotła typu OR6,5-030 w Stacji Prób i Badań w kopalni Jowisz; b- narzutnik z dozownikiem wibracyjnym zastosowany po bardzo negatywnych wynikach badań w dwóch proto- typach kotła typu OR16-101 i w siedmiu kotłach typu OR6,5-011 serii informacyjnej; c- przenośnik zgrzebłowy stosowany w górnictwie i w odżużlaczach zgrzebłowych, zastosowany bez żadnych badań w narzutnikach kotłów parowych typoszeregu ORp i w kotłach wodnych typoszeregu WRp; d- dozownik zgrzebłowy skonstruowany w CBKK na początku 1989 r. po zakończeniu produkcji kotłów z paleniskiem narzutowym konstrukcji CBKK i w oparciu o rozwiązania konstrukcyjne inż. J. Kopydłowskiego.

---
