POLITECHNIKA WROCŁAWSKA Filia w Jeleniej Górze INSTYTUT MIERNICTWA ELEKTRYCZNEGO	LABORATORIUM Z MIERNICTWA ELEKTRYCZNEGO
Imię i nazwisko : Tomasz Kasprzyk Adam Hajdukiewicz	Temat ćwiczenia nr 4 : BADANIE ŹRÓDEŁ PRĄDU I NAPIĘCIA STAŁEGO.
WYDZIAŁ ELEKTRYCZNY Grupa 4 ROK II	Data : 21.12.1998r.	Ocena :

1. Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z podstawowymi parametrami używanych w laboratorium źródeł napięcia i prądu stałego oraz z metodami pomiaru tych parametrów.

2. Część teoretyczna.

Do zasilania obwodów stałoprądowych stosuje się między innymi źródła elektroniczne (zasilacze). Są one układami czerpiącymi najczęściej energię z sieci energetycznej prądu przemiennego. W ich skład wchodzą :

• transformator dający wymagany poziom napięć,

• prostownik przetwarzający prąd przemienny na jednokierunkowy,

• zespół filtrów do tłumienia składowych zmiennych występujących na wyjściu prostownika.

Jeżeli jest konieczne zasilanie obwodu źródłem o stałej wartości napięcia lub prądu w szerokim zakresie zmian napięcia sieci zasilającej lub w szerokim zakresie zmian obciążenia, należy zastosować źródła o stabilizowanych parametrach, czyli stabilizatory elektryczne.

Stabilizowany zasilacz napięcia. Parametry charakterystyczne:

1. współczynnik stabilizacji.

2. opór wyjściowy.

3. termiczny współczynnik stabilizacji napięcia.

4. współczynnik stabilizacji napięcia w czasie.

Stabilizowany zasilacz prądu. Parametry charakterystyczne:

1. współczynnik stabilizacji prądu od zmian napięcia zasilania.

2. współczynnik stabilizacji prądu od zmian obciążenia.

3. konduktancja wejściowa.

4. konduktancja wyjściowa.

3. Stabilizator napięcia.

1. Wyznaczenie współczynnika stabilizacji .

3.1.1. Układ pomiarowy.

1. Tabela pomiarów.

lp	UWE	δUWE	UWE	UWY	δUWY	UWY	k
	V	%	V	V	%	V	-
1	26,4	0,879	0,232	14,33	0,080	0,011
2	23,4	0,927	0,217	14,29	0,080	0,011
3	21,5	0,965	0,2075	14,27	0,080	0,011
4	20	1,000	0,2	14,25	0,080	0,011
5	19,5	1,013	0,1975	14,23	0,080	0,011
6	19	1,026	0,195	14,22	0,080	0,011
7	18	1,056	0,19	14,19	0,080	0,011
8	17	1,088	0,185	14,15	0,081	0,011
9	16	1,125	0,18	14,13	0,081	0,011
10	14,4	1,194	0,172	14	0,081	0,011
11	14,2	1,204	0,171	13,94	0,082	0,011
12	14	1,214	0,17	13,92	0,082	0,011
13	13,8	1,225	0,169	13,85	0,082	0,011
14	13,6	1,235	0,168	13,68	0,083	0,011
15	13,4	1,246	0,167	13,54	0,084	0,011
16	13,2	1,258	0,166	13,32	0,085	0,011	0,06
17	13	1,269	0,165	13,12	0,086	0,011
18	12,8	1,281	0,164	12,94	0,087	0,011
19	12,6	1,294	0,163	12,75	0,088	0,011
20	12,4	1,306	0,162	12,53	0,090	0,011
21	12,2	1,320	0,161	12,34	0,091	0,011
22	12	1,333	0,16	12,1	0,093	0,011

1. Obliczenia.

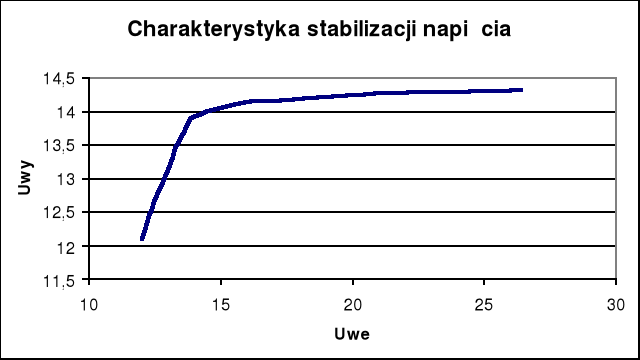

1. Charakterystyka stabilizacji:

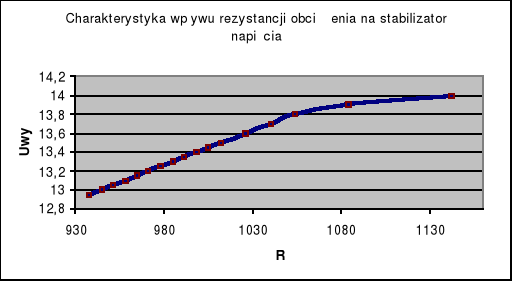

3.2. Wpływ rezystancji obciążenia na stabilizator napięcia.

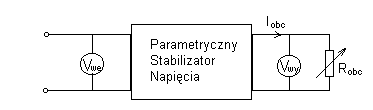

3.2.1 Układ pomiarowy.

1. Tabela pomiarowa.

lp	Uwy	δUWY	UWY	Robc	δROBC	ROBC	Iobc
	V	%	V	ၗ		Ω	mA
1	12,89	0,088	0,011	930	0,54	5	13,75
2	12,95	0,087	0,011	938	0,53	5	13,65
3	13	0,087	0,011	945	0,53	5	13,64
4	13,05	0,087	0,011	951	0,53	5	13,6
5	13,1	0,086	0,011	958	0,52	5	13,56
6	13,15	0,086	0,011	965	0,52	5	13,51
7	13,2	0,086	0,011	971	0,51	5	13,48
8	13,25	0,085	0,011	978	0,51	5	13,43
9	13,3	0,085	0,011	985	0,51	5	13,39
10	13,35	0,085	0,011	991	0,50	5	13,35
11	13,4	0,085	0,011	998	0,50	5	13,31
12	13,45	0,084	0,011	1005	0,50	5	13,27
13	13,5	0,084	0,011	1012	0,49	5	13,22
14	13,6	0,084	0,011	1026	0,49	5	13,14
15	13,7	0,083	0,011	1040	0,48	5	13,05
16	13,8	0,082	0,011	1054	0,47	5	12,97
17	13,9	0,082	0,011	1084	0,46	5	12,71
18	14	0,081	0,011	1142	0,44	5	12,15
19	14,1	0,081	0,011	1290	0,39	5	10,82
20	14,2	0,080	0,011	1890	0,26	5	7,41

2. Obliczenia

Błąd δUwy liczy się tak samo jak w punkcie 3.1.3.

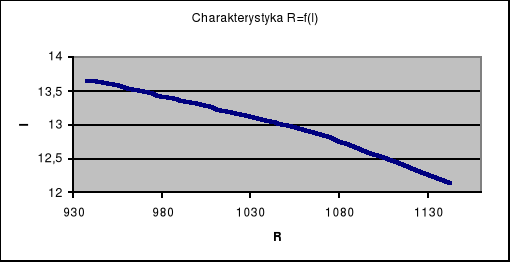

1. Charakterystyka Robc=f (Iobc )







4. Stabilizator prądu.

1. Wyznaczenie współczynnika stabilizacji .

1.

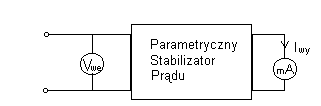

   Układ pomiarowy.

1. Tabela pomiarów.

lp	UWE	δUWE	UWE UWE	IWY	δ IWY	IWY  IWY	k
	V	%	V	mA	%	mA	-
1	6,61	0,161	0,011	11,819	0,010	0,001
2	7,123	0,150	0,011	12,065	0,010	0,001
3	8,662	0,125	0,011	12,574	0,010	0,001
4	8,939	0,122	0,011	12,661	0,010	0,001
5	9,516	0,115	0,011	12,702	0,010	0,001
6	9,738	0,113	0,011	12,747	0,010	0,001
7	10,007	0,110	0,011	12,799	0,010	0,001
8	10,277	0,107	0,011	12,853	0,010	0,001
9	10,568	0,105	0,011	12,901	0,010	0,001
10	10,849	0,102	0,011	12,948	0,010	0,001
11	11,254	0,099	0,011	13,011	0,010	0,001
12	11,47	0,097	0,011	13,112	0,010	0,001
13	12,02	0,093	0,011	13,054	0,010	0,001
14	12,39	0,091	0,011	13,202	0,010	0,001
15	12,79	0,088	0,011	13,249	0,010	0,001
16	13,28	0,085	0,011	13,303	0,010	0,001
17	13,77	0,083	0,011	13,352	0,010	0,001
18	14,27	0,080	0,011	13,401	0,010	0,001
19	14,81	0,078	0,011	13,452	0,010	0,001
20	15,39	0,075	0,012	13,502	0,010	0,001
21	16,98	0,069	0,012	13,608	0,010	0,001
22	18,41	0,064	0,012	13,706	0,010	0,001
23	20,13	0,060	0,012	13,808	0,010	0,001
24	21,51	0,056	0,012	13,901	0,010	0,001
25	23,51	0,053	0,012	14,002	0,010	0,001
26	26,53	0,048	0,013	14,16	0,010	0,001
27	29,6	0,044	0,013	14,219	0,010	0,001

2. Obliczenia.

Błędy policzone jak powyżej

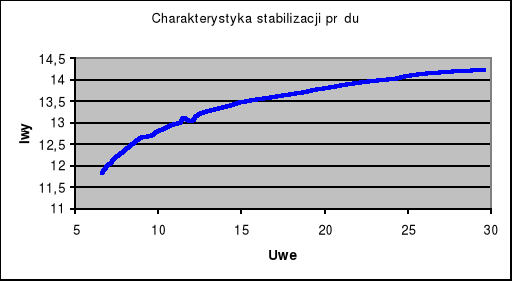

1. Charakterystyka Iwy = f ( Uwe )




1. Wyznaczenie współczynnika stabilizacji w funkcji obciążenia.

1. Schemat układu pomiarowego.




2. Tabela pomiarów:

IOBC	δIOBC	IOBC±ΔIOBC	ROBC	δ ROBC	ROBC± Δ ROBC	k
mA	%	mA	Ω	%	Ω	-
12,6	1,79	12,6 ± 0,2	0	-	-	-
12,2	1,84	12,2 ± 0,2	340	1,47	340 ± 5	0,90
11,4	1,97	11,4 ± 0,2	380	1,32	380 ± 5	0,75
10,8	2,08	10,8 ± 0,2	400	1,25	400 ± 5	0,68
9,9	2,27	9,9 ± 0,2	450	1,11	450 ± 5	0,55
9,2	2,45	9,2 ± 0,2	500	1,00	500 ± 5	0,46
8,5	2,65	8,5 ± 0,2	560	0,89	560 ± 5	0,38

3. Obliczenia

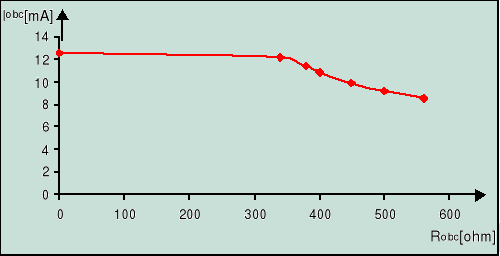

4.2.4. Charakterystyka Iobc = f (Robc)




5. Spis przyrządów.

Zasilacz stabilizowany

Stabilizator napięcia typ PSN - 1

Stabilizator prądu typ SP - 1

Miernik cyfrowy DIGITAL VOLTMETER TYPE V534

Miernik cyfrowy DIGITAL MULTIMETER TYPE V543

Opornik dekadowy kl. 0,05 zakres 0,1Ω - 10kΩ

Amperomierz kl. 1,5

6. Wnioski.

Celem ćwiczenia było zapoznanie się z podstawowymi parametrami użytkowanych źródeł

napięcia i prądu stałego oraz metodami pomiarów tych parametrów.

Wyniki pomiaru współczynnika stabilizacji napięcia przedstawiają tabele pomiarowe.

Z wykresów stabilizacji widzimy iż stabilność napięcia występowała przy 15V, natomiast stabilność prądowa przy 6V względem napięcia wejściowego. Wpływ rezystancji obciążenia na stabilizatory także miała duże znaczenie. Widoczne różnice można zaobserwować na wykresach .
















---
