POLITECHNIKA POZNAŃSKA Instytut Elektroenergetyki Zakład Wysokich Napięć i Materiałów Elektrotechnicznych
Laboratorium Techniki Wysokich Napięć Ćwiczenie nr: 4 Temat: Rozkład napięcia na łańcuchu liniowych izolatorów kołpakowych
Rok akad. 2012/13 Wydział Elektryczny Kierunek Elektrotechnika	Marek Szymański	Data:
				wykonanie ćwiczenia	oddanie sprawozdania
				12.03.2013	21.03.2013
				Ocena:
Uwagi: Odrabianie labolatoriów

Temat: Rozkład napięcia na łańcuchu liniowych izolatorów kołpakowych

1.Opracowanie ćwiczenia

Pomiar rozkładu napięcia na modelu łańcucha izolatorów kołpakowych.

1. łańcuch 6 kołpakowy

Nr Ogniwa	U	∆U	∆U/U	Kr
1	100	0	0	0,133
2	80,2	19,8	24,68828
3	62	18,2	29,35484
4	44,5	17,5	39,32584
5	28,2	16,3	57,80142
6	13,3	14,9	112,0301

2. Łańcuch 9 kołpakowy

Nr Ogniwa	U	∆U	∆U/U	Kr
1	100	0	0	0,40411
2	94,1	5,9	6,269926
3	86,8	7,3	8,410138
4	77,6	9,2	11,85567
5	67,2	10,4	15,47619
6	56,3	10,9	19,36057
7	45,3	11	24,28256
8	33,4	11,9	35,62874
9	18,8	14,6	77,65957

3. Łańcuch 12 kołpakowy

Nr Ogniwa	U	∆U	∆U/U	Kr
1	100	0	0	0,291971
2	96	4	4,166667
3	91,8	4,2	4,575163
4	86,8	5	5,760369
5	81,1	5,7	7,02836
6	74,4	6,7	9,005376
7	66,7	7,7	11,54423
8	58,5	8,2	14,01709
9	49,8	8,7	17,46988
10	39,3	10,5	26,71756
11	27,7	11,6	41,87726
12	14	13,7	97,85714

4. Łańcuch 13 kołpakowy

Nr Ogniwa	U	∆U	∆U/U	Kr
1	100	0	0	0,114094
2	96,4	3,6	3,73444
3	94	2,4	2,553191
4	92,3	1,7	1,84182
5	90	2,3	2,555556
6	87,8	2,2	2,505695
7	83,7	4,1	4,898447
8	78,6	5,1	6,48855
9	71,9	6,7	9,318498
10	64,5	7,4	11,47287
11	55,4	9,1	16,42599
12	44,2	11,2	25,33937
13	29,3	14,9	50,85324

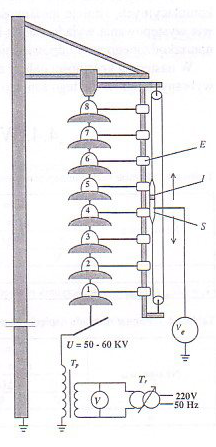

- Pomiar spadków napięcia na modelu łańcucha izolatorów kołpakowych (sprawny)

• Sprawny

nr ogniwa	∆u	kr
0	50	0.03
1	21,5
2	14,5
3	11
4	8,5
5	6,5
6	5
7	1,5
8	0




• zolatory kołpakowe 50 kV na odczepie zerowym - z uszkodzeniem na ogniwie 3-4

nr ogniwa	∆u	kr
0	50	0,05
1	21,5
2	15
3	11
4	8
5	8
6	5,5
7	2,5
8	0




Z powyższego wykresu można zaobserwować nierównomierny rozkład napięcia na poszczególnych ogniwach łańcucha izolatora oraz na jego modelu, a także największe wystąpienie naprężenia ogniw położonych najbliżej przewodu roboczego.

Przyczyną występowania nierównomiernego rozkładu jest rozpływ prądów pojemnościowych związanych z występowaniem pojemności elektrycznej elementów izolacyjnych oraz sprzężeń pojemnościowych do metalowych okuć użytych w konstrukcji układu izolacyjnego.

Nierównomierny rozkład można poprawić poprzez zastosowanie armatury ochronnej tj. umieszczenie elektrody w postaci pierścienia umieszczonego w płaszczyźnie najwyższego i najniższego ogniwa.

---
