Zestaw I

a)podział elektrycznych urządzeń przeciwwybuchowych.

Urządzenie przeciwwybuchowe - jest to urządzenie przeznaczone do pracy w strefach zagrożonych wybuchem. Oznaczamy je symbolem „Ex”. W zależności od przeznaczenia dzielimy je na:

I - obejmuje urządzenia przeznaczone dla górnictwa

II - obejmuje urządzenia przeznaczone dla innych przemysłów

W zależności od sposobu ochrony przeciwwybuchowej:

• budowa wzmocniona - Exe

• iskrobezpieczne - Exi

• z osłoną ognioszczelną - Exd

• z osłoną cieczową - Exo

• z osłoną piaskową - Exq

• specjalną - Exs

d) opisać budowę i zasadę działania transformatora.

Transformator jest typowym przedstawicielem elektrycznego urządzenia przeciwwybuchowego. Jego zadaniem jest przetwarzanie energii elektrycznej prądu przemiennego o określonym napięciu na prąd przemienny o innym napięciu ale tej samej częstotliwości. Składa się on z rdzenia wykonanego z blach, oraz dwóch uzwojeń pierwotnego i wtórnego. Do uzwojenia pierwotnego doprowadzona jest energia, a z uzwojenia wtórnego odbierana. Uzwojenie wyzszego napięcia jest to uzwojenie górne, a niższego dolne. Prąd I₁ płynący w uzwojeniu pierwotnym wytwarza strumień magnetyczny Φ. Na uzwojeniach powstaje także SEM.

c) Od czego zależy prąd elektryczny w strumieniu wodnym.

Zależy od rodzaju strumienia. Prąd I₁ przy gaszeniu urządzeń elektrycznych będzie największy przy gaszeniu strumieniem zwartym.. Rezystancja R₁ zależy od : natężenia pola elektrycznego, średnicy pyszczka prądownicy.

d) narysować przykładowe wykresy wartości prądu w funkcji odległości dla wody wodociągowej i zasolonej dla strumienia zwartego.

e)zasada działania zabezpieczeń elektromagnetycznych

Zbudowane są w oparciu o działanie elektromagnesu. Przez uzwojenie elektromagnesu przepływa prąd pobierany przez urządzenie, a ruchoma zora jest ustawiona w pewnej odległości od rdzenia za pośrednictwem sprężyny. Gdy prąd wzrośnie zwora zostaje przyciągnięta. Regulacji prądu dokonuje się przez zmianę siły naciągu sprężyny. Jeżeli zabezpieczenie współpracuje z wyłącznikiem zapadkowym, to ruch zwory zostanie przekazany na drodze mechanicznej do zamka, a jeżeli ze stycznikiem ruch zwory spowoduje otwarcie zestyku. Wyzwalacze i przekaźniki elektromagnetyczne wykorzystuje się jako zabezpieczenia zwarciowe.

f) Do czego służy zabezpieczenie termobimetalowe.

Przekaźniki i wyzwalacze termobimetalowe służą swoim zastosowaniem jako zabezpieczenia przed skutkami przeciążeń.

g) Podstawowe charakterystyki łuku

Charakterystyki łuku wyznacza U= f(I). Stanowi ona największą wartość określającą właściwości łuku. W zależności od rodzaju i wartości prądu oraz długości łuku i wartości palenia się, charakterystyki te mogą mieć różny kształt. Rozróżnia się dynamiczne i statyczne charakterystyki.

Interpretacja równania E = R * I + L dI/dt + U_a

1. charakterystyka stateczna;

2. charakterystyka obwodu zasilającego

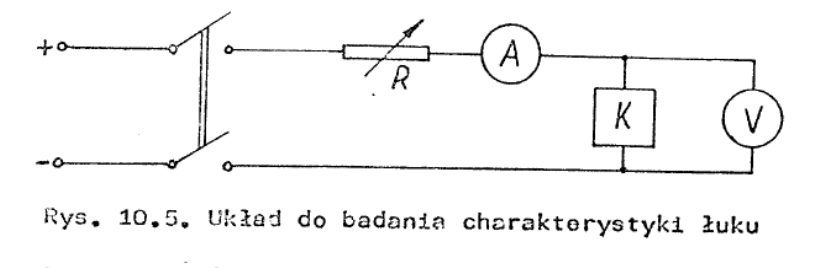

h) Narysować układ pomiarowy przy badaniu charakterystyki statycznej łuku.

dynamiczna charakterystyka

i)Czym jest spowodowana obecność rezystancji zestykowej.

Zestykiem - nazywamy połączenie jednego elementu przewodzącego prąd z drugim takim elementem. Zestyki są rozłączne i nierozłączne. Skończona wartość rezystancji zestykowej wynika z :przewężeń przekrojów, obecności warstw zewnętrznych. Przewężenie przekroju spowodowane jest obecnością na powierzchni styków nierówności.

• wpływ warstwy adsorbcyjnej na wartość rezystancji przejścia jest znaczna tylko dla małej siły docisku styków. Przy dużych (setki N) wpływ tej warstwy jest mały.

• Warstwa nalotowa - oznacza się zwiększoną rezystywnością

• Warstwa korozyjna - doprowadzić może do znacznego wzrostu rezystancji zestykowej. W celu ograniczenia wpływu tej warstwy powierzchnię styku pokrywamy warstwą metalu.

• Zależy od siły docisku R_p = C/Fⁿ

C - współ materiału ; F - siła docisku ; n - wykładnik potęgowy

j) Jakie właściwości aluminium powodują złą pracę połączeń mechanicznych przewodów aluminiowych.

• duża rozszerzalność cieplna

• niewielka sprężystość i wytrzymałość na zerwanie

• skłonność do trwałych odkształceń

• duża szybkość utleniania się i duża rezystywność tlenków

• mała odporność na korozje

k) opisać budowę i zasadę działania silnika asynchronicznego.

Wśród maszyn prądu przemiennego największe zastosowanie ma silnik asynchroniczny. Trójfazowy silnik asynchroniczny składa się z nieruchomej części zwanej stojanem, oraz ruchomej zwanej wirnikiem. Obie te części łącznie ze szczeliną powietrzną pomiędzy wirnikiem a stojanem tworzą obwód magnetyczny silnika. Na obwodzie rdzeni stojana i wirnika znajdują się żłobki, wewnątrz których znajdują się uzwojenia. W żłobkach stojana umieszczone są cewki uzwojenia trójfazowego. Cewki te mogą być połączone w gwiazdę lub trójkąt. W zależności od budowy uzwojenia wirnika rozróżniamy 2 typy silników - klatkowy , pierścieniowy.

l) Podać definicję prędkości synchronicznej i asynchronicznej, poślizgu

Prędkość wirowania pola magnetycznego stojana względem stojana nazywamy prędkością synchroniczną.

Wielkością charakterystyczną dla maszym indukcyjnych jest poślizg s
Jest to stosunek różnicy prędkości synchronicznej i prędkości obrotowej wirnika do prędkości synchronicznej pola wirującego.

---
