2.0. Obliczenia statyczne i wymiarowanie

2.1. Belka stropowa

2.1.1. Zestawienie obciążeń na 1m2 płyty stropowej.

Obciążenia stałe.

Lp.

Obciążenia stałe

Wartości charakterystyczne

[kN/m2]

Współczynnik obciążenia

Wartości obliczeniowe

[kN/m2]

1

Podłoga

1,5

1,3

1,95

2

Płyta żelbetowa (gr.8cm)

25,0 x 0,08 = 2,00

1,1

2,2

3

Instalacje podwieszone

0,10

1,2

0,12

RAZEM

gk = 3,60 kN/m2

1,19

gd =4,27 kN/m2

0x08 graphic
Obciążenia zmienne.

Lp.

Obciążenia zmienne

Wartości charakterystyczne

[kN/m2]

Współczynnik obciążenia

Wartości obliczeniowe

[kN/m2]

1

Obciążenie użytkowe o ciężarze ponad 5,0kN/m2

8,0

1,2

9,6

2

Obciążenie od ścianek działowych

1,25x4,0/2,65=1,87

1,3

2,43

RAZEM

pk =9,87 kN/m2

1,22

pd = 12,03 kN/m2

Obciążenie całkowite: qd = gd + pd = 4,27 + 12,03 = 16,3 kN/m2

2.1.2. Wstępne przyjęcie przekroju belki stropowej.

Wstępnie przyjęto belkę o przekroju z I 240 PE i masie 30,7kg/m = 0,307kN/m

0x08 graphic

0x01 graphic

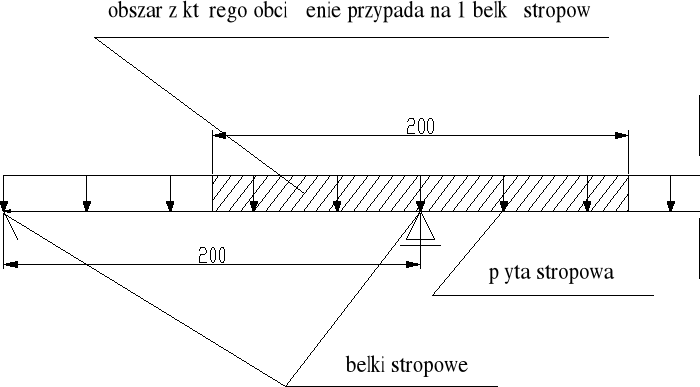

Wartość obciążenia przypadająca na 1m długości belki stropowej z uwzględnieniem ciężaru belki stropowej:

qdb = 16,3kN/m2 * 2,0m + 0,307kN/m*1,1 = 32,94kN/m

0x01 graphic

Wskaźnik wytrzymałości dwuteownika IPE 240 wynosi Wx=324cm3 i jest niewystarczający.

W zamian przyjmuję dwuteownik IPE 360 dla którego Wx=904cm3 i jest większy od wymaganego wskaźnika Wx=723cm3.

Masa dwuteownika I PE 360 wynosi 57,1kg/m = 0,571kN/m.

2.1.3. Zestawienie obciążeń na 1m długości belki stropowej.

Obciążenia stałe.

Lp.

Obciążenia

stałe

Wartości charakterystyczne

[kN/m]

Współczynnik obciążenia

Wartości obliczeniowe

[kN/m]

1

Obciążenia płytą

3,6*2,0=7,20

4,27*2,0=8,54

2

Ciężar własny

żebra z

I 270 PE

0,571

1,1

0,63

RAZEM

gk = 7,77 kN/m

gd =9,17 kN/m

Obciążenia zmienne.

Lp.

Obciążenia

zmienne

Wartości charakterystyczne

[kN/m]

Współczynnik obciążenia

Wartości obliczeniowe

[kN/m]

1

Obciążenie

użytkowe

8,0*2,0m = 16,0

9,6k*2,0 = 19,2

2

Obciążenie od ścianek działowych

1,87*2,0=3,74

2,43*4,86

RAZEM

pk = 19,74 kN/m

pd =24,06 kN/m

2.1.4. Przyjęcie kombinacji podstawowej obciążeń w stanie granicznym nośności .

0x08 graphic

gdzie:

γf - współczynnik obciążenia (częściowy współczynnik bezpieczeństwa)

Ψ0 - współczynnik jednoczesności obciążeń zmiennych

Gk - wartość charakterystyczna obciążenia stałego

Qk - wartość charakterystyczna obciążenia zmiennego

Podstawiając wartości liczbowe otrzymamy:

Qd =9,17 kN/m + l,0*24,06 kN/m = 33,23 kN/m

2.1.5. Przyjęcie kombinacji podstawowej obciążeń w stanie granicznym użytkowania .

0x01 graphic

Podstawiając wartości liczbowe otrzymamy:

Qk =7,77 kN/m + 19,74 kN/m = 27,51 kN/m

0x08 graphic

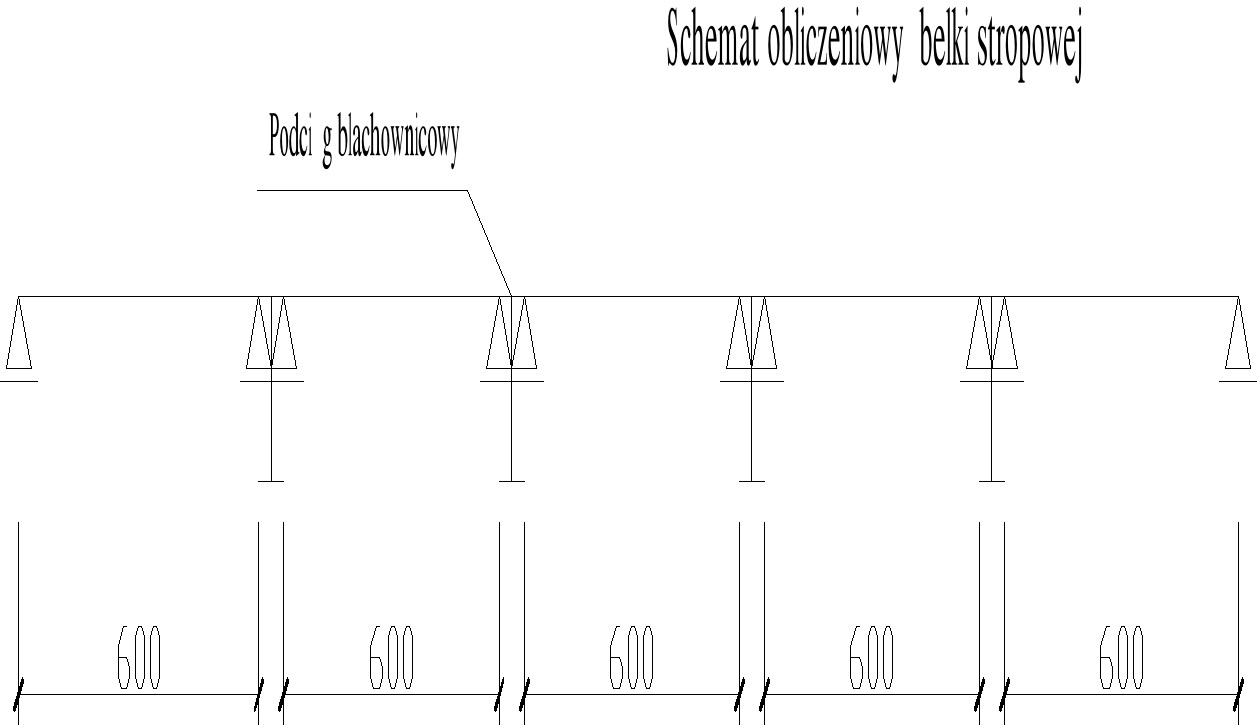

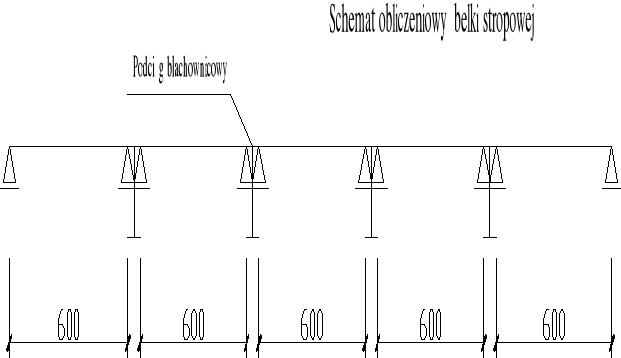

2.1.6. Schemat obliczeniowy belki stropowej.

Belka stropowa stanowi zespół pięciu belek swobodnie podpartych o teoretycznej rozpiętości przęseł lt=6,0 m. Zakładamy, że rozpiętość obliczeniowa przęseł skrajnych jest taka sama jak przęseł środkowych.

2.1.7. Obliczenie wartości sił wewnętrznych w belce stropowej.

Obciążenie obliczeniowe przypadające na 1 m długości belki wynosi: Qd=33,23 kN/m.

Maksymalny moment zginający:

0x01 graphic

Maksymalna siła poprzeczna:

0x01 graphic

2.1.8. Wymiarowanie belki stropowej.

Sprawdzenie nośności belki stropowej:

Dane dotyczące I 360 PE

H

357,6 mm

bf

170 mm

tw

8,0 mm

tf

12,7 mm

r

18 mm

A

72,73 cm2

Ix

16270 cm4

Iy

1043 cm4

Wx

903,6 cm3

Wy

62,2 cm3

ix

14,95 cm

iy

3,79 cm

0x08 graphic
A) Sprawdzenie klasy przekroju..

gdzie:

fd - wytrzymałość stali; dla stali St3S - fd = 205MPa.

Sprawdzenie klasy przekroju dla ścianki środnika.

0x01 graphic

Ścianka środnika spełnia warunki dla ścianki klasy l .

0x08 graphic
Sprawdzenie klasy przekroju dla ścianki pasa.

0x01 graphic

Ścianka pasa spełnia warunki dla ścianek zaliczanych do przekrojów klasy 1. Przekrój belki stropowej zaliczono do przekrojów klasy 1, a więc może on osiągnąć nośność uogólnionego przegubu plastycznego.

B) Ustalenie nośności obliczeniowej przekroju żebra przy jednokierunkowym zginaniu..

Nośność obliczeniowa przy zginaniu:

0x01 graphic

gdzie:

αp- obliczeniowy współczynnik rezerwy plastycznej przekroju; αpx=1,07 dla dwuteownika

I 360 PE, wg załącznika 4 - PN-90/B-03200.

Wx- wskaźnik wytrzymałości przekroju belki, Wx=904cm3

fd - wytrzymałość stali, fd=205MPa

0x01 graphic

C) Sprawdzenie czy należy uwzględnić wpływ zwichrzenia.

Wg punktu 4.5.1.c normy elementy, w których pas ściskany jest stężony sztywną tarczą są konstrukcyjnie zabezpieczone przed zwichrzeniem (utratą płaskiej postaci zginania). Za sztywną tarczę można uważać żelbetową płytę stropową.

D) Określenie nośności przekroju podporowego belki, w którym występuje siła poprzeczna Vd = 99,7kN.

Sprawdzenie warunku smukłości

0x01 graphic

Ponieważ warunek smukłości jest spełniony, nośność obliczeniową przy ścinaniu siłą V określamy ze wzoru:

VR=0,58*Av*fd=0,58*2860,8*205=340,15 kN

gdzie:

Av- pole przekroju czynnego przy ścinaniu. Av=hw*tw=357,6*8,0=2860,8mm2

E) Ustalenie współczynnika zwichrzenia..

Zgodnie z pkt. 4.5.5. normy PN-90/B-03200 dla elementów zabezpieczonych przed zwichrzeniem przyjmuje się ϕL= 1,0.

F) Sprawdzenie nośności elementu..

W przypadku elementu zginanego jednokierunkowo sprawdzenia nośności należy dokonać wg wzoru:

0x01 graphic

gdzie:

M= 149,5 kNm - maksymalny moment zginający w przekroju belki;

ϕL= 1,0 - współczynnik zwichrzenia (utraty stateczności ogólnej);

MR= 198,3 kNm - nośność obliczeniowa przy zginaniu.

0x01 graphic

Dodatkowo w przekroju podporowym należy sprawdzić warunek:

V<VR

99,7 kN < 340,15 kN
