Instytut SYSTEMÓW INŻYNIERII

ELEKTRYCZNEJ

POLITECHNIKI ŁÓDZKIEJ

Wydział...WEEIA........................................	Rok akademicki...2013/2014…..............
Studium...........stacjonarne…………...........	Semestr..........pierwszy...............................
Kierunek.........Energetyka............................	NR. Grupy lab.......E4E3..….....................
Specjalność.............................................

Sprawozdanie z ćwiczeń

w laboratorium

Metrologii elektrycznej i elektronicznej

Ćwiczenie Nr…….3........

Temat:.......................... Pomiar Mocy Prądu Jednofazowego ........................................

……………………………………………………………................................................

Data wykonania ćwiczenia	Nazwisko prowadzącego ćw.	Data oddania sprawozdania	Podpis prowadzącego ćwiczenie
05.12.2013

Nazwisko i Imię	Nr indeksu	Ocena kol.	Ocena spr.	Uwagi

1.Pomiar mocy przy zadanej wartości prądu

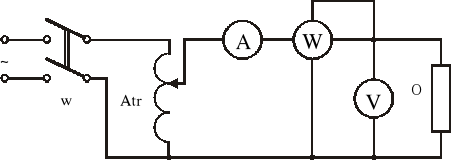

Układ połączeń

Oznaczenia

W - watomierz,

A - amperomierz,

V - woltomierz,

Atr - autotransformator,

w - wyłącznik.

Protokół wyników pomiaru

Lp			PW						cosϕ
										KW	αW	PW
		V	A	W/dz	dz	W	W	var	VA	-
1	98	3	5	45	225	225	189,24	294	0,7653
2	130	4	5	79	395	395	338,19	520	0,7596
3	146	4,5	5	99	495	495	432	657	0,7534

Lp.	UV	IA	PW	PA	PWP	PO	QO	SO	cosϕ
		V	A	W	W	W	W	var	VA	-
1	98	3	225	0,54	0,43	224,03	189,25	293,27	0,7653
2	130	4	395	0.96	0,77	393,27	338,21	518,68	0,7596
3	148	4,5	495	1,21	0,97	492,82	437,96	659,30	0,7534

Wzory

2.Pomiar mocy przy zadanej wartości i napięcia

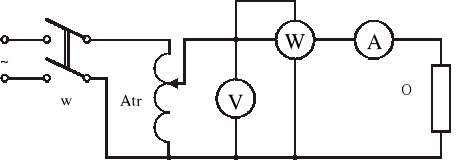

Układ połączeń

Oznaczenia

W - watomierz,

A - amperomierz,

V - woltomierz,

Atr - autotransformator,

w - wyłącznik.

Protokół wyników pomiaru

Lp	UV	IA	PW						cosϕ
										kw	αW	Pw
		V	A	W/dz	dz	W	W	var	VA	-
1	90	2,8	5	39	195	195	159,62	252	0,7738
2	120	3,7	5	69	345	345	279,48	444	0,7770
3	140	4,3	5	92	460	460	388,33	602	0,7641

Lp.	UV	IA	PW	PV	PWn	PO	QO	SO	cosϕ
		V	A	W	W	W	W	var	VA	-
1	90	2,8	195	4,05	0,9	190,05	112.0	220,6	0,7738
2	120	3,7	345	5,4	1,2	338,4	279,54	190,7	0,7770
3	140	4,3	460	6,3	1,4	452,3	388,32	231,9	0,7641

Wzory

3.Pomiary mocy w układzie półpośrednim

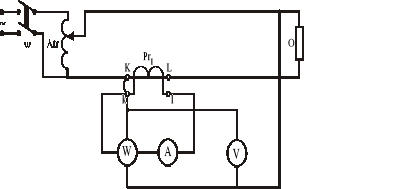

Układ połączeń

Oznaczenia

W - watomierz,

A - amperomierz,

V - woltomierz,

Atr - autotransformator,

Pr_i - przekładnik prądowy,

w - wyłącznik.

Protokół wyników pomiaru

Lp.	IA	Kizn	IO	UV	PW				PA	PWp	PPi	PO
															kW	αW	PW
		A	-	A	V	W/dz	dz	W	W	W	W	W	W
1	3	10/5	6	148	5	55	275	550	2.16	1,48	1,44	544,92
2	4	10/5	8	170	5	90	450	900	3.84	1,7	2,56	891,9
3	4,5	10/5	9	180	10	55	550	1100	4,86	1,8	3.24	1090.1

Wzory

4.Pomiar mocy w układzie pośrednim

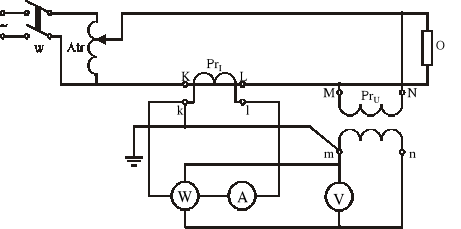

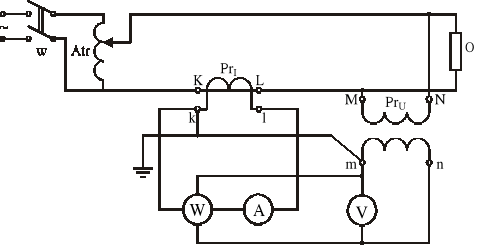

Układ połączeń

Oznaczenia

W - watomierz,

A - amperomierz,

V - woltomierz,

Atr - autotransformator,

Pr_i - przekładnik prądowy,

Pr_u - przekładnik napięciowy,

w - wyłącznik.

Protokół wyników pomiaru

Lp	UV	Kuzn	UO	IA	Kizn	IO	PW						cosϕ
																		kw	αW	Pw
		V	-	V	A	.	A	W/dz	dz	W	W	var	VA	-
1	58	10/5	116	3	2,5	7,5	5	22	110	550	674,09	870	0,6322
2	68	10/5	136	4	2,5	10	5	42	210	1050	864,35	1360	0,7720
3	72	10/5	144	4,5	2,5	11,25	5	45	225	1125	1165,66	1620	0,6944

Wzory

---
