WYKŁAD 6 28/03/2011 PODSTAWY BUDOWNICTWA TRADYCYJNEGO

• Ściany murowane

Rozkład naprężeń równomierny rozkład dzięki zaprawie pod tynk - dzięki zaprawie pod tynk - wykończenie spoin

MUR TYNKOWANY

Spoina

DOBRZE DOBRZE

ZADOWALAJĄCO ŹLE

W szczeliny kapilarne spoiny wlatuje woda, przy temperaturze ujemnej dochodzi do destrukcji muru.

1. TECHNOLOGIA TRADYCYJNA (SPOINY GRUBE)

• Zaprawy: wapienna, cementowa, wapienno-cementowa, ciepłochłonna

• Grubość spoin w murach z cegły: poziome (12-15 mm), pionowe (10 mm)

• Zaprawy klejowe - spoiny cienkie (grubość 3 mm i mniejsza)

• Cegły ceramiczne: do lat 50-tych - 270x130x60 mm

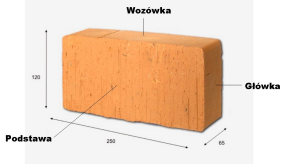

• cegła pełna - 25x12x6,5 cm

• cegła dziewiątka - 18x9x

• cegła połówka - 12x12x6,5 cm

• kwaterka - 5,5x12x6,5 cm (trójka)

• cegła - pasek - 25x6,5x5,5 cm (beleczka)

• modularna - 288x220x88 mm

2. WYMIARY MURU - przedstawia się za pomocą wymiarów cegły

L = (a+1) n-1 [cm]

a - szerokość cegły n - liczba cegieł w odcinku ściany

3. POWIERZCHNIE PODZIAŁOWE MURU - po to, żeby wyjaśnić powiązanie cegieł

1. Poprzeczna b) wsporna c) podłużna

4. WARSTWY W MURZE

• Płaskie wozówkowe

główkowe

• Rolkowe - w nieotynkowanych murach w celu ożywienia elewacji (przy zwieńczeniu ścian szczytowych, w murach podokiennych, w gzymsach)

rolka stojąca

rolka leżąca

rolka stojąca zazębiona

rolka leżąca zazębiona

Rolka stojąca

Rolka zazębiona

5. ZASADY WIĄZANIA CEGIEŁ W MURACH SĄ OKREŚLONE

6. MOŻLIWOŚĆI INŻYNIERSKIE (analizy: np. naprężeń)

• Pospolite - zwykłe, blokowe, kwadracikowi - stosowane w ok.90% budynków

• Krzyżykowe (weneckie)

• Gotyckie (polskie)

• Wielorzędowe (amerykańskie)

7. OZNACZENIA WARSTW

• Zależnie od położenia cegły w licu (dla ścian o grubości równej wielokrotności wymiaru cegły)

• Zależnie od zakończenia warstwy ( grubość ściany: wielokrotność + ½ cegły)

•
  Wiązania pospolite układanie na przemian warstw główkowej i wózkowej (wyjątek: ściana o grubości ½ cegły) przesunięcie sąsiednich warstw o ½ lub ¼ cegły

1 cegła przesunięcie spoin poprzecznych sąsiednich o ¼ cegły

≥1 cegła - zakończenie sąsiednich warstw :

1. Dziewiątki ułożone wózkowo

2. Dziewiątki ułożone główkowo

• Wiązanie krzyżykowe - w wykończeniu co 2-gą warstwy wózkowej, dodatkowo położono cegłę połówkową (warstwa 1a) lub zwykłą (np. w katedrach, kościołach)

• Wiązanie gotyckie - zostało zaniechane, bo część spoin podłużnych nie jest powiązanych, występują tu 2 warstwy jednego typu ,każda następna warstwa jest tak samo zbudowana jak poprzednia, tylko jest przesunięta wzdłuż muru o ¾ cegły (w wielu obiektach historycznych)

• Wiązanie wielorzędowe - składa się z 4 warstw, przy czym w murze powtarza się 3-cią i 4-tą warstwę uzyskując cykl 6-cio warstwowy; spoiny podłużne pionowe mogą być puste lub wypełnione zaprawą (te pierwsze są termoizolacyjne)

8. ZASADY SZTUKI BUDOWLANEJ OBEJMUJĄ PONADTO:

1. Wiązania murów przenikających się

2. Wiązania w narożach ścian wzajemnie prostopadłych

3. Wiązania w narożach o kącie rozwartym

4. Inne (pilastry/kominy)

Ad a) warstwa wozówkowa przechodzi w sposób ciągły w miejsce przenikania, a warstwy główkowe muru poprzecznego przylegają do niej w strefie przenikania.

- spoiny poprzeczne warstwy wózkowej w sąsiedztwie krawędzi ściany warstwy główkowej muszą być odsunięte od niej o ¼ lub ¾ cegły.

Ad d) pilaster w murze - miejsce pogrubienia ściany (z jednej lub dwóch stron) stosowane dla jej wzmocnienia ze względów architektonicznych lub innych (np. wówczas, gdy istnieje konieczność wmurowania przewodów kominowych w stosunkowo cienkiej ścianie)

Mury z przewodami kominowymi:

• Spoiny pionowe w każdej warstwie cegieł muszą być przykryte pełnymi powierzchniami cegieł następnej warstwy

• W powierzchniach wewnętrznych przewodów powinno być jak najmniej spoin pionowych

• Cegły w ściankach stanowiących przegrody między przewodami należy co najmniej jednym końcem osadzić w prostopadle do nich położonych ściankach zewnętrznych

• Warstwy cegieł w przewodach prowadzonych z odchyleniem od pionu układa się prostopadle do kierunku odchylenia

• Cegły należy układać na pełne spoiny

• Minimalna grubość ścianki:

* przewodu dymowego albo spalinowego - ½ cegły

* przewodu wentylacyjnego - ¾ cegły

• Minimalna odległość od zewnętrznego lica ściany zewnętrznej - 1 cegła; zalewane ocieplenie - 6 cm izolującej szczeliny powietrznej lub:

* płyty gazobetonowej

* płyty pianobetonowej

* płyty

• Przewody odprowadzające spaliny z pieców gazowych łazienkowych powinny być murowane w odstępie min. 25 cm od siebie. Przestrzeń między nimi należy wypełnić zaprawą cementowo-glinianą.

• Przewody z pustaków dymowych ceramicznych muruje się w taki sposób, aby spoiny poziome poszczególnych przewodów były przesunięte o pół długości pustaka w stosunku do sąsiednich

• Przewody z pustaków

* pustaki wentylacyjne

- jednoprzewodowe -wymiary: wys. 290 mm,

- typ A: 188x188

- typ B: 250x188

- typ C: 250x250

* rodzaje: P - bez otworu

O - z otworem w ścianie bocznej na osadzeniu kratki wentylacyjnej

B/O - ma dwie odmiany: 1. Z otworem w szerszej, a 2. W węższej ścianie bocznej

Wyloty kominów powinny być wyprowadzone ponad dach na odpowiednią wysokość. Co najmniej 60 cm od kalenicy dachów płaskich niezależnie od konstrukcji dachu.

Wieńce: mają za zadanie:

• Zbrajać skrajnie tarczę stropową

• Łączyć samonośne ściany zewnętrzne ze ścianami nośnymi

• Przejmować siły rozciągające powstające przy nierównomiernym osiadaniu

• Przeciwdziałać rozwojowi rys w ścianie

• Wyrównanie różnic odkształceń w styku ścian różnie obciążonych lub wykonanych z betonu o różnej odkształcalności

• Stanowić wtórne zbrojenie w ustroju nośnym

• Kształtowanie wieńca obejmuje wszystkie ściany konstrukcyjne

---
