LABORATORIUM Z ENERGOELEKTRONIKI . |
||
|
|
|
|
TEMAT: PROSTOWNIKI NIESTEROWANE TRÓJFAZOWE 3 I 6-PULSOWY |
|
Celem wiczenia jest zapoznanie si z zasad dziaania oraz pomiar podstawowych parametrów prostowników trójfazowych niesterowanych.
1. Ukady pomiarowe.

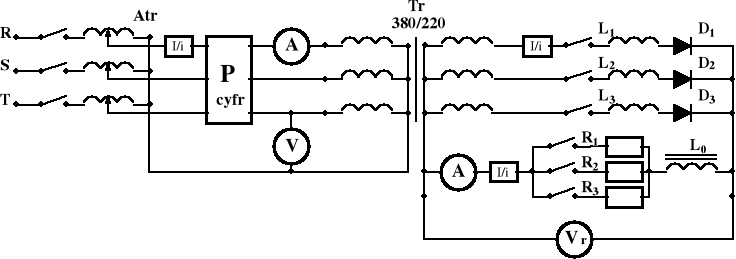

Układ do badania prostownika trójpulsowego.

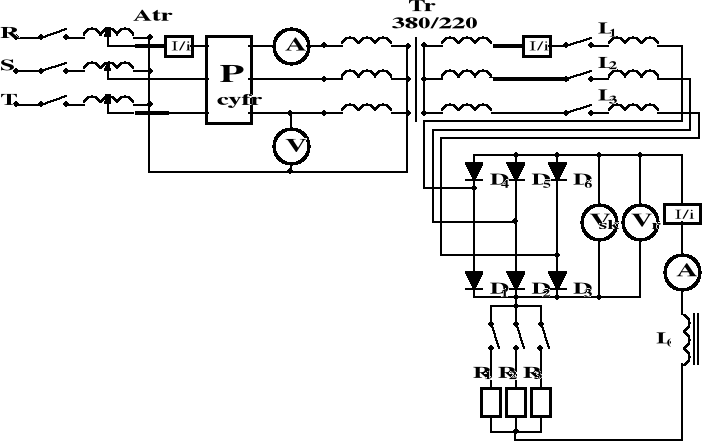

Ukad prostownika 6-pulsowego, mostkowego
Prostownik trójpulsowy z obciążeniem R=28 i dławikiem.
P1 [W] |
U1 [V] |
J1 [A] |
U0 [V] |
J0 [A] |
[ o ] |
S1 [VA] |
P0 [W] |
294 |
150 |
0.8 |
95.3 |
3.4 |
10.8 |
120 |
324 |
bez dławika =7.5 [ o ]
0.9
Prostownik trójpulsowy z obciążeniem R=140 i dławikiem.
P1 [W] |
U1 [V] |
J1 [A] |
U0 [V] |
J0 [A] |
[ o ] |
S1 [VA] |
P0 [W] |
9 |
150 |
0.25 |
100 |
0.7 |
3.6 |
37.5 |
70 |
0.62
Prostownik szeœciopulsowy z obciążeniem R=28 i dławikiem.
P1 [W] |
U1 [V] |
J1 [A] |
U0 [V] |
J0 [A] |
[ o ] |
S1 [VA] |
P0 [W] |
549 |
93 |
1.9 |
124 |
4.3 |
18 |
186.7 |
533.2 |
bez dławika = 15[ o ] p=0.95
Prostownik szeœciopulsowy z obciążeniem R=140 i dławikiem.
P1 [W] |
U1 [V] |
J1 [A] |
U0 [V] |
J0 [A] |
[ o ] |
S1 [VA] |
P0 [W] |
78 |
94 |
0.4 |
126.5 |
0.9 |
9 |
47.6 |
113.8 |
p=0.93
UWAGI I WNIOSKI
Pierwszym wykonanym przez nas wiczeniem by pomiar parametrów prostownika trójfazowego 3-pulsowego, jednokierunkowego. Kady z pojedynczych elementów prostowniczych przewodzi prd przez 1/3 okresu napicia zasilajcego, za przeczenie prdu obcienia z zaworu na zawór odbywa si z chwil zrównania rosncego napicia danej fazy z napiciem fazy pracujcej poprzednio z pewnym opónieniem zwizanym z indukcyjnoci uzwojenia transformatora oraz z indukcyjnoci obwodów zewntrznych. Zjawisko przejmowania prdu obcienia przez kolejno przewodzce elementy prostownicze nazywa si komutacj prdu, a czas w którym odbywa si to zjawisko - okresem komutacji, odpowiadajcy mu kt - ktem komutacji. Dokonujc pomiaru kta komutacji przy zmniejszeniu indukcyjnoci obwodu zaobserwowalimy zmniejszenie kta komutacji. Dzieje si tak dlatego, e cewki s elementami gromadzcymi energi przez co przeczanie prdu obcienia na kolejne elementy prostujce odbywa si niemal natychmiast.
W prostowniku trójfazowym szeciopulsowy prd obcienia jest przeczany na kady z elementów prostujcych na 1/6 okresu. W ukadzie mostkowym kada faza jest poczona z dwiema diodami. Prd pynie przez tak diod pierwszej grupy , której napicie anody ma najwiksz dodatni warto chwilow i tak diod drugiej grupy , której napicie anody ma najwiksz ujemn warto chwilow. Prd odcienia pynie zawsze przez dwie diody i dwie fazy uzwojenia wtórnego transformatora. Ukady mostkowe lepiej wykorzystuj moc przekazywan z transformatora co mona zaobserwowa porównujc moce. Sprawnosc prostownika szesciopulsowego jest nieznacznie wieksza niz prostownika trójpulsowego
