POLITECHNIKA WROCŁAWSKA
Wydział Elektryczny
Ćwiczenie nr 2
PRZYRZĄDY CYFROWE
Data wykonania ćwiczenia:
2000-11-09
PROGRAM CWICZENIA
Przyrządy pomiarowe :
Rezystor dekadowy UG=650V R0=6,2±0,5 mΩ klasa dokładności 0,05; nr DR56-16 nr I29 IVa 2768
Woltomierz cyfrowy V541 I29 IVa
Multimetr - PeakTech 4150
Zasilacz POWER SUPPLY- 0-40V / 0-5 A , nr I29 IVa - 4202
Wzory stosowane do wykonania obliczeń
Rys.1 Schemat do pomiaru prądu i napięcia stałego miernikami cyfrowymi
Rys.1 Schemat do pomiaru prądu i napięcia stałego miernikami cyfrowymi
Tabela pomiarów
Lp |
Napięcie nastawiane |
20 \ 10 |
200 \ 100 |
Δ1' |
Δ2' |
Δ1'' |
Δ2'' |
δ1' |
δ2' |
δ1'' |
δ2'' |
||
|
|
U1' |
U2' |
U1'' |
U2'' |
|
|
|
|
|
|
|
|
1 |
2 |
2,089 |
2,108 |
2,10 |
2,10 |
0,015 |
0,002 |
0,050 |
0,011 |
0,70 |
0,10 |
2,40 |
0,53 |
2 |
4 |
4,131 |
4,174 |
4,12 |
4,15 |
0,025 |
0,003 |
0,060 |
0,012 |
0,60 |
0,08 |
1,50 |
0,30 |
3 |
6 |
6,147 |
6,215 |
6,10 |
6,14 |
0,035 |
0,004 |
0,070 |
0,013 |
0,60 |
0,07 |
1,20 |
0,22 |
4 |
8 |
8,136 |
8,229 |
8,16 |
8,24 |
0,045 |
0,005 |
0,080 |
0,014 |
0,60 |
0,06 |
1,00 |
0,17 |
5 |
10 |
10,150 |
10,269 |
10,09 |
10,19 |
0,055 |
0,006 |
0,090 |
0,015 |
0,54 |
0,06 |
0,90 |
0,15 |
Lp |
Napięcie nastawiane |
20 \ 10 |
R |
Δ I |
Δ U |
δ I |
δ U |
|
|
|
I1' |
U2' |
|
|
|
|
|
1 |
2 |
4,067 |
2,045 |
500 |
0,022 |
0,002 |
0,530 |
0,100 |
2 |
2 |
2,061 |
2,070 |
1000 |
0,012 |
0,002 |
0,550 |
0,100 |
3 |
2 |
1,035 |
2,075 |
2000 |
0,006 |
0,002 |
0,600 |
0,100 |
Przykładowe obliczenia dla pierwszego wyniku pomiaru :
Obliczanie błędu względnego i bezwzględnego
Wykresy zależności napięcia i natężenia od wartości błędu względnego i bezwzględnego:

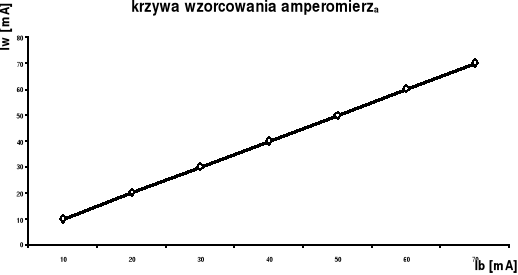

Krzywa wzorcowania woltomierza i amperomierza wskazuje na liniowy charakter wskazań woltomierza i amperomierza od napięcia i natężenia wzorcowego .
Błąd względny procentowy δUv w funkcji napięcia Uv.

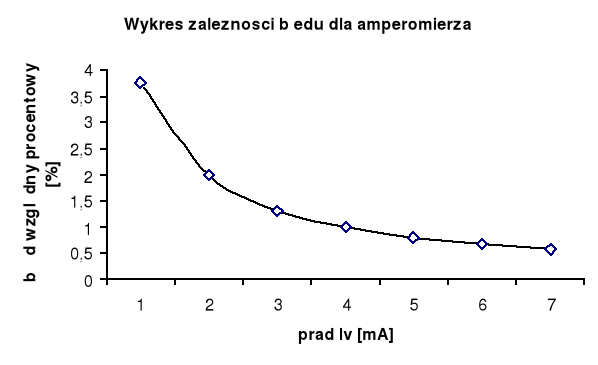

Błąd względny procentowy δIA w funkcji napięcia IA.
WNIOSKI
Po wykonaniu ćwiczenia i obliczeń z nim związanymi a także na podstawie pomiarów zapisanych w tabeli doszedłem do wniosku iż wyniki pomiarów obarczone są dużym błędem Spowodowane jest to niedoskonałość przyrządów oraz metod pomiarowych, a także naszych zmysłów powoduje błędy, których nie można uniknąć. Błędy są spowodowane wadliwymi wskazaniami przyrządów lub też wadami metody pomiarowej. Istnieje jednak możliwość obliczenia błędu podania wyniku z odpowiednią dokładnością Podczas pomiarów mamy do czynienia z różnymi rodzajami błędów. Występują takie błędy jak błędy przypadkowe , które występują gdy wielokrotne pomiary tej samej wielkości fizycznej dają różne wyniki liczbowe przy tej samej metodzie pomiarowej. Ale możemy spotkać się także z takimi błędami jak błąd metody czy odczytu tzw. paralaksy. W przypadku dużej liczby pomiarów błędy przypadkowe podlegają prawom statystycznym.
Korzystając z wykresów zależności błędu pomiaru napięcia i natężenia do napięcia i natężenia doszedłem do wniosku ,iż błąd względny maleje wraz ze wzrostem, wartości wielkości mierzonej. Oznacza to, że im bliżej końca zakresu pomiarowego będzie się znajdowała wartość mierzona, tym dokładniejszy będzie pomiar. To stwierdzenie jest prawdziwe dla wszystkich mierników analogowych.
Po wykonaniu tego ćwiczenia dochodzimy do wniosku ,iż należy się starać wykonywać pomiar z jak największą dokładnością ,aby zminimalizować wpływ wszystkich błędów pomiaru, na końcową różnicę wyniku pomiaru od wartości rzeczywistej
Laboratorium Podstaw Miernictwa.
Ćwiczenie nr 2 - Pomiary przyrządami cyfrowymi
2
