Ćwiczenie nr: 6	Temat: Interferencyjne pomiary długości i kąta	Data 11.04.00
Ocena:	Imię i nazwisko:

1.Schemat interferometru do pomiaru odległości i prędkości obiektu:

2.Schemat interferometru do pomiaru kąta:

gdzie: 1 -laser He-Nc =0,632 m

2 -kolimator

3 -przetwornik fotoelektryczny

4 -część pochylna interferometru

5 -część nieruchoma interferometru

6 -przekrój belki skrętnej

3. Widoku w płytce interferencyjnej:

3.Tabele pomiarów.

Zakres 0-25mm co 1mm				Zakres 0-1mm co 0.05mm
Pomiary przy rosnących wartościach		Pomiary przy malejących wartościach		Pomiary przy rosnących wartościach		Pomiary przy malejących wartościach
Wartość zadana	Wartość odczytana	Wartość zadana	Wartość odczytana	Wartość zadana	Wartość odczytana	Wartość zadana	Wartość odczytana
0	0	0	0,1424	0	0	0	0
1	0,9996	1	1,1422	0,05	0,05	0,05	0,0497
2	1,9994	2	2,1428	0,10	0,1	0,10	0,0998
3	2,9999	3	3,1430	0,15	0,1496	0,15	0,1494
4	4,0004	4	4,1421	0,20	0,1996	0,20	0,2000
5	5,0006	5	5,1429	0,25	0,2496	0,25	0,2500
6	6,0005	6	5,9979	0,30	0,2997	0,30	0,3004
7	6,9997	7	6,9981	0,35	0,3494	0,35	0,3506
8	8,0016	8	7,9983	0,40	0,4	0,40	0,4003
9	9,0000	9	8,9989	0,45	0,4494	0,45	0,4509
10	10,0008	10	9,9975	0,50	0,5	0,50	0,5007
11	10,9996	11	10,9979	0,55	0,5495	0,55	0,5509
12	11,9996	12	11,9986	0,60	0,6009	0,60	0,6013
13	13,0000	13	12,9987	0,65	0,6502	0,65	0,6512
14	13,9998	14	13,9987	0,70	0,7011	0,70	0,7013
15	14,9996	15	14,9985	0,75	0,7511	0,75	0,7509
16	15,9988	16	15,9981	0,80	0,8013	0,80	0,8017
17	17,0001	17	16,9989	0,85	0,8509	0,85	0,8513
18	17,9995	18	17,9982	0,90	0,9016	0,90	0,9018
19	18,9998	19	18,9995	0,95	0,9508	0,95	0,9506
20	19,9998	20	19,9989	1,00	1,0008	1,00	1,0008
21	20,9988	21	20,9986	-	-	-	-
22	21,9990	22	21,9989	-	-	-	-
23	22,9983	23	22,9983	-	-	-	-
24	24,0002	24	23,9998	-	-	-	-
25	24,9990	25	24,9990	-	-	-	-

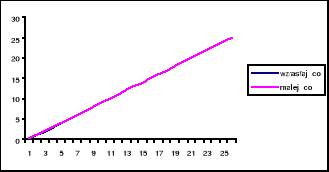

4. Wykres:

5. Wnioski:

Stosując optyczne metody pomiarów długości i kąta należy uwzględniać duży wpływ warunków atmosferycznych na długość fali świetlnej. W tym celu w skład aparatury pomiarowej wchodzą także urządzenia do korekcji wpływu otoczenia na pomiar. Interferencyjne metody pomiaru są metodami bardzo dokładnymi i z tego względu są stosowane przy sprawdzaniu innych przyrządów pomiarowych oraz narzędzi laboratoryjnych. Stosując płytki interferencyjne można sprawdzać stan powierzchni roboczych narzędzi pomiarowych.

---
