ŚRUBY

11. CO TO JEST ŚRUBA

Śruba jest łącznikiem w połączeniach śrubowych. Śruba składa się z łba oraz trzonu. Na części lub całej długości trzonu śruby nacięty jest gwint. Łeb śruby, który umożliwia uchwycenie jej w czasie montażu, może mieć różny kształt. Do typowych kształtów łbów śruby należą:

a) sześciokątny b) czworokątny

c) wieńcowy d) młoteczkowy

e) walcowy z gniazdem sześciokątnym

f) oczkowy

12. RODZAJE GWINTOW (PODZIAŁKA ZARYSU, SKOK GWINTU)

Rodzaje gwintu:

- zwykłe grubo zwojowe i drobnozwojowe

- prawe i lewe

- jednokrotne i wielokrotne

Zarysy gwintu:

trójkątny, trapezowy symetryczny, trapezowy niesymetryczny, prostokątny, okrągły,

zewnętrzny - mierzony na zewnątrz walca,

wewnętrzny - mierzony wewnątrz otworu.

Podziałka zwoju gwintowego hz - odległość sąsiednich występów, mierzona na zarysie wzdłuż osi: h = hz gwint jednokrotny

h - z*hz gwint wielokrotny

Skok gwintu P: odległość pomiędzy wierzchołkami gwintu w przekroju wzdłużnym śruby lub nakrętki.

13. PODSTAWOWE WIELKOSCI CHARAKTERYZUJACE GWINT

- d - średnica gwintu śruby

- D - średnica dna wrębu nakrętki

- d_{1 -} średnica rdzenia śruby

- D₁ - średnica otworu nakrętki

- d_{2 -} średnica podziałowa śruby

- D₂ - średnica podziałowa nakrętki

- P - podziałka gwintu

- P_n - skok gwintu ( w gwintach wielokątnych P_n=P*n, n - krotność gwintu)

- α - kąt gwintu mierzony między blokami zarysu

- γ - wznos gwintu, równy wznosowi linii śrubowej obliczany na średnicy podziałowej wg zależności:

14. SILY DZIALAJACE PRZY ZAKRECANIU I LUZOWANIU POLACZENIA GWINTOWEGO( GRAFICZNIE I LICZBOWO)

we wzorze: „+” to zakręcanie -„odkręcanie,
- pozorny kąt tarcia,
- pozorny współczynnik tarcia
z powodu pochylenia powierzchni gwintu

15. SAMOHAMOWNOSC GWINTU

Przy opuszczaniu ciężaru jest potrzebna mała siła F, zabezpieczająca przed samoczynnym zsuwaniem się ciężaru przy
gwint będzie samohamowalny.

Warunek samohamowności:

tgγ - tangens średnicy kąta pochylenia gwintu; ρ - kąt tarcia, (ρ = arctgμ, μ = tgγ)

16. SPRAWNOSC POLACZEN GWINTOWYCH

Sprawność połączenia gwintowego:

L_u - praca użyteczna; L_w - praca włożona

SPOINY

17. OBLICZENIA NAPRĘŻEŃ DOPUSZCZALNYCH DLA SPOIN (NAPRĘŻENIA K' ).

W obliczeniach połączeń spawanych przyjmuje się równomierny rozkład naprężeń w całym przekroju spoiny.

k' - naprężenia dopuszczalne spoiny

k'=s*s_o*k_r

k_r - naprężenia dopuszczalne dla materiału części łączonych

s- współczynnik statycznej wytrzymałości spoiny zależny od rodzaju obciążenia

s_o- współczynnik jakości spoiny

R_e - granica plastyczności

X_e - współczynnik bezpieczeństwa przyjmowany w zależności od granicy7 plastyczności

WAŁY I OSIE

23. CO TO JEST WAŁ I OŚ.

Wałem lub osią - nazywamy element maszyny, na którym są osadzone inne elementy wykonujące ruchy obrotowe lub oscylacyjne. Wał lub oś urzeczywistnia ich geometryczną oś obrotu.

Wał - służy głównie do przenoszenia momentu obrotowego; za jego pośrednictwem przenoszone są na łożyska obciążenia działające na elementy na nim osadzone. Wał poza skręcaniem narażony jest głównie na zginanie, skręcanie i rozciąganie.

Oś - nie przenosi momentu obrotowego, jest obciążona głównie momentem gnącym. Służy do utrzymywania w zadanym położeniu innych obracających się elementów maszyny. Osie mogą być: ruchome - oś obraca się wraz z elementami na niej osadzonymi; stałe - oś utwierdzona jest nieruchomo w uchwytach zaś inne elementy są na niej łożyskowane i mają możliwość obrotu.

24. RODZAJE WAŁÓW I OSI.

- gładkie; kształtowe; pełne; drążone; okrągłe; profilowe; całkowite; składane.

25. OBLICZENIA WAŁÓW WYŁĄCZNIE SKRĘCANYCH:

- prędkość obrotowa wału;

- moment obrotowy przenoszony przez wał;

Dla wałów płaskich o długości l należy sprawdzić:

- naprężenia

- kąt skręcenia wału ϕ:

M0 - moment skręcający [N*mm]; G - moduł sprężystości poprzecznej [MPa];

I0 - biegunowy moment bezwładności przekroju [mm⁴].

26 .OBLICZENIA WAŁÓW NARAŻONYCH NA ZGINANIE I SKRĘCANIE.

- naprężenia dopuszczalne:

- naprężenia styczne:

- naprężenia zastępcze:

KOŁKI

27. RODZAJE KOŁKÓW.

Kołek stożkowy działa środkująco i nadaje się do połączeń często rozłączanych, droga luzowania jest krótka a zużycie małe. Otwór na kołku stożkowym powinien być rozwiercany po złożeniu łączonych części. Wykonanie złącza jest drogie

Kołek stożkowy z gwintem stosowany jest w przypadku ślepych otworów ponieważ daje się wyjąć z otworu poprzez wkręcanie nakrętki na gwint.

Kołek walcowy wymaga pasowania ruchowego a to z kolei wysokiej klasy dokładności otworu. Droga luzowania jest długa i zużycie duże, nie nadaj się do wielokrotnego montażu. Wykonanie połączenia jest kosztowne.

Kołek walcowy rurowy sprężynujący wykonuje się go ze stali sprężynowej nie wymaga rozwierconego otworu używany jest również w połączeniach śrubowych jako tuleja odciągająca śrubę od ścinania.

28. OBLICZANIE POŁĄCZENIA KOŁOWO-CZOPOWEGO.

WZDŁUŻNE.

d=(0,13-0,16)Dc ; lo=(1-1,5)Dc ;

Poprzeczne

Wymiary: d=(0,2-0,3)Dc ; Dp=2Dc stalowa piasta ; Dp=2,5Dc żeliwna piasta ; Nacisk max równy: Pmax
; P
;
;
;

Wytrzymałość czopa na skręcanie Wo=0,2Dcˆ3(1-0.9d/Dc)

29. OBLICZANIE SWORZNI.

Ciasno pasowanych

napr.dop. przy ściskaniu (dla sworznia)

Luźno pasowanych

l/d=1,5-1,7 ; l/l1=2-3,5 ;
;
;

30. OBLICZANIE POŁĄCZENIA WYPUSTOWEGO

;
; z-liczba wpustów z=1 lub z=2 ; s-wysokość powierzchni styku s=h/2 ; lo-dł oblicz wpustu

31. OBLICZANIE POŁĄCZENIA WIELOWYPUSTOWEGO.

; z-l. wpustów; ho-wysokość bocznej pow. wpustu; lo-czynna dł styku wypustu z piastą

WYTRZYMAŁOŚĆ ZMĘCZENIOWA

32. RODZAJE CYKLI NAPRĘŻEŃ: (W NAWIASIE KWADRATOWYM PODAŁEM WARTOŚCI ŚREDNICH NAPRĘŻEŃ Δ_M)

- Naprężenie stałe (dodatnie) [δ_max=δ_min]

- Jednostronny (dodatni) [ >0 ]

- Odzerowo tętniący (dodatni) [
]

- Dwustronny [ >0 ]

- Wahadłowy [ 0 ]

- Dwustronny [ <0 ]

- Odzerowo tętniący (ujemny) [
]

- Jednostronny ujemny [ <0 ]

- Naprężenie stałe (ujemne) [δ_max=δ_min]

33. WYKRES WÖHLERA:

δ_a - amplituda naprężenia cyklu

δ_m - naprężenie średnie cyklu

δ_min - naprężenia minimalne cyklu

δ_max - naprężenia maxymalne cyklu

T - okres zmiany naprężeń

f - częstotliwość

Wykres Wöhlera jest klasycznym i najstarszym wykresem zmęczeniowym. Uzyskuje się go w wyniku zniszczenia określonej liczby próbek wzorcowych najczęściej przy zmiennej amplitudzie ၳ_a i ustalonej wartości ၳ_m. Każdej wartości ၳ_max = ၳ_m+ၳ_a odpowiada liczba cykli niszczących N, dopóki amplituda naprężenia ၳ_a nie obniży się do poziomu granicy zmęczenia Z_g, przy określonej liczbie cykli N_G.

34. WYKRES HAIGHA:

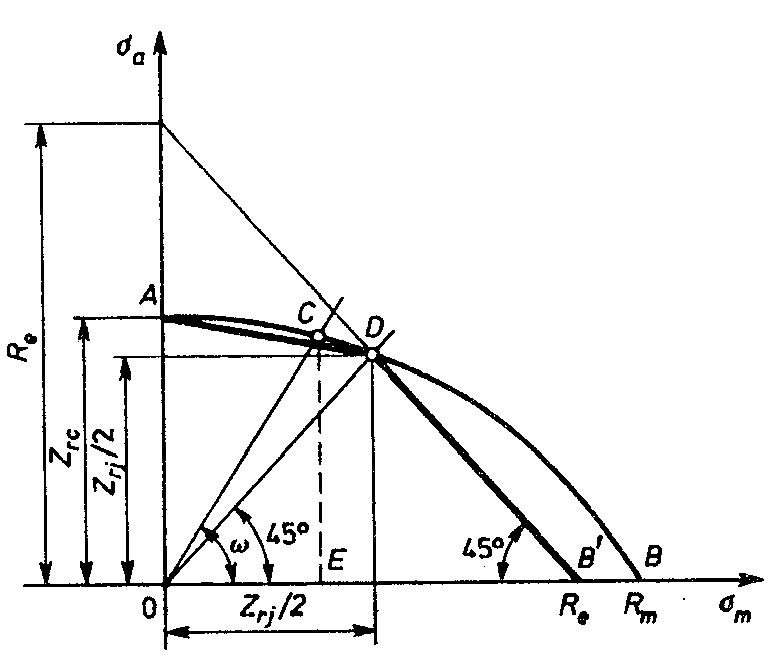

Wykres Haigha, we współrzędnych ၳ_a, ၳ_m otrzymuje się na podstawie badań zmęczeniowych dla stałego współczynnika asymetrii cyklu R. Każdej parze wartościၳ_a, ၳ_m dla danego R odpowiada punkt na wykresie, a połączenie tych punktów tworzy krzywą. Punkt A na osi ၳ_a określa granicę zmęczenia przy obciążeniu wahadłowym (w tym przypadku Z_rc). Punkt B na osi ၳ_m określa wytrzymałość przy obciążeniu statycznym (w tym przypadku R_m).

35. OPIS PRZEBIEGU ZJAWISKA ZMĘCZENIA W METALACH:

Zjawiska zmęczeniowe w metalach, pomimo ich złożoności, mają pewną określoną prawidłowość. Wyróżnia się zwykle trzy zasadnicze etapy tego zjawiska:

1 - powstawanie i rozwój lokalnych odkształceń plastycznych oraz z nimi związanego

przejściowego umocnienia i osłabienia,

2 - powstawanie mikropęknięć,

3 - rozwój i łączenie się pęknięć aż do całkowitej dekohezji.

Wizualną oznaką odkształceń plastycznych są linie poślizgów i składające się z nich pasma poślizgów.

36. KARBY SZEREGOWE I RÓWNOLEGŁE:

Karby szeregowe to takie, które są usytuowane zgodnie z osią obciążenia. Są to zazwyczaj karby odciążające.

Karby równoległe to takie, które są usytuowane w poprzek osi obciążenia. Nazywane są karbami dociążającymi.

37. WSPÓŁCZYNNIKI α_k , β_{k ,} η_k:

ၡ_k - jest wielkością związaną wyłącznie z geometrią karbu. Nie zależy od wielkości obciążenia, bezwzględnych wymiarów elementu czy rodzaju materiału w stanie sprężystym. Jest wyznaczany doświadczalnie za pomocą tensometrów oraz obliczeniowo.

ၡ_k =f( , rodzaj obciążenia, kształt karbu)

ၢ_k - efektywny współczynnik spiętrzenia naprężeń dla odróżnienia od teoretycznego współczynnika spiętrzenia naprężeń, czyli współczynnika kształtu ၡ_k.

Współczynnik ၢ_k określa wielkość zmniejszenia wytrzymałości zmęczeniowej na skutek działania karbu i jest ustalany na podstawie stosunku wytrzymałości zmęczeniowej próbki gładkiej Z_gł do wytrzymałości zmęczeniowej próbki z karbem Z_k.

ၨ_k - współczynnik wrażliwości materiału na działanie karbu

Współczynnik ten mieści się w przedziale (0;1). Przykładowo silnej wrażliwości materiału na działanie karbu będzie odpowiadał ၨ_k = 1. Cecha ta powinna być właściwa materiałom doskonale sprężystym, których pękanie nie poprzedza odkształcenie plastyczne. Brak wrażliwości, czyli ၨ_k = 0, dotyczy materiałów doskonale plastycznych.

---
