LABORATORIUM METROLOGII

Wydział: Mechaniczny

Temat: Kontrola chropowatości powierzchni.

Wykonujący ćwiczenie:

Ocena:

  1. Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z metodami pomiaru chropowatości powierzchni.

  1. Narzędzia i przyrządy używane w ćwiczeniu:

- Profilografometr

- komplet płytek wzorcowych typu WG-3 PN-58/M-04254

  1. Przebieg ćwiczenia:

W ćwiczeniu badaliśmy chropowatość powierzchni trzech przedmiotów:

    1. 0x08 graphic

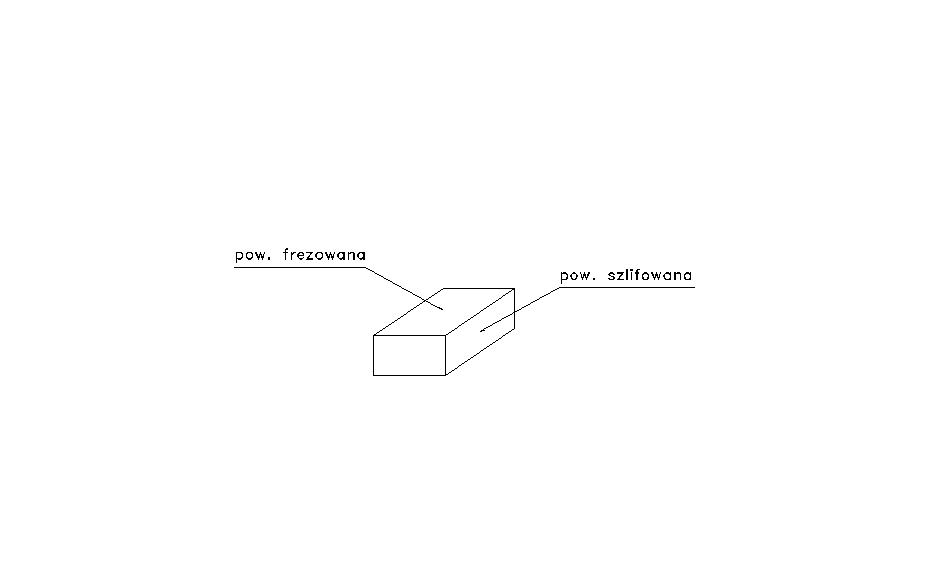

      przedmiot nr 1 o dwóch badanych powierzchniach.

    2. 0x08 graphic

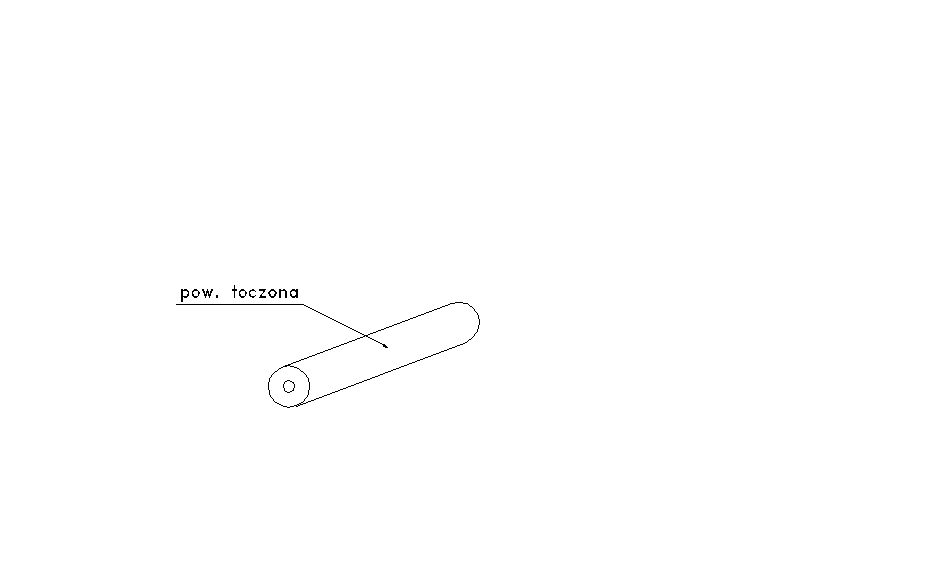

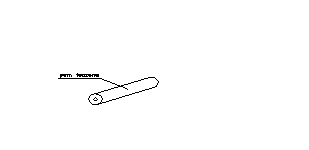

      przedmiot nr 2 o jednej badanej powierzchni.

    3. 0x08 graphic

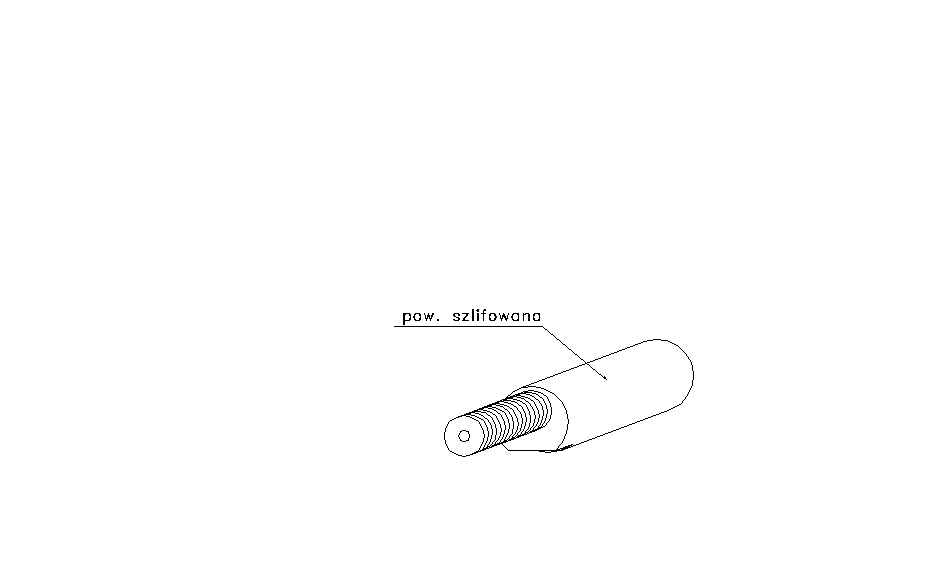

      przedmiot nr 3 o jednej badanej powierzchni.

Ocena chropowatości powierzchni za pomocą wzorców.

Wzorce chropowatości są przeznaczone do porównawczej oceny chropowatości sprawdzanych powierzchni. Wzorcem może być każdy przedmiot, jeżeli jego powierzchnia odtwarza z wymaganą dokładnością wymiarową określoną chropowatość i typową strukturę geometryczną.

Nr próbki i powierzchnia

Nr wzorca

Wartość chropowatości [Ra]

Próbka nr 1 pow. frezowana

0x01 graphic

Ra=3,2

Próbka nr 1 pow. szlifowana

0x01 graphic

Ra=0,4

Próbka nr 2 pow. toczona

0x01 graphic

Ra=0,8

Próbka nr 3 pow. szlifowana

0x01 graphic

Ra=0,4

Ocena chropowatości powierzchni za pomocą profilografometru.

Parametry urządzenia:

Sprawdzenie dokładności urządzenia odbywa się za pomocą pomiaru wzorca szklanego o znanej wartości chropowatości wynoszącej 0,75 μm.

Pomiar wykazał wartość Ra=0,75 μm, a więc błąd wyniósł 0,03 μm. Jest to błąd dopuszczalny, gdyż mógł on wyniknąć z niedokładnego wyczyszczenia powierzchni wzorca.

Wyniki pomiarów chropowatości próbek za pomocą profilografometru:

Nr próbki i powierzchnia

Wartość chropowatości Ra[μm]

Średnia wartość chropowatości Ra[μm]

Próbka nr 1 pow. frezowana

4,41

4,41

4,04

4,29

Próbka nr 1 pow. szlifowana

0,19

0,23

0,21

0,21

Próbka nr 2 pow. toczona

1,07

1,13

0,90

1,03

Próbka nr 3 pow. szlifowana

0,35

0,21

0,27

0,28

Badanie wartości Ra w zależności od śladu obróbki.

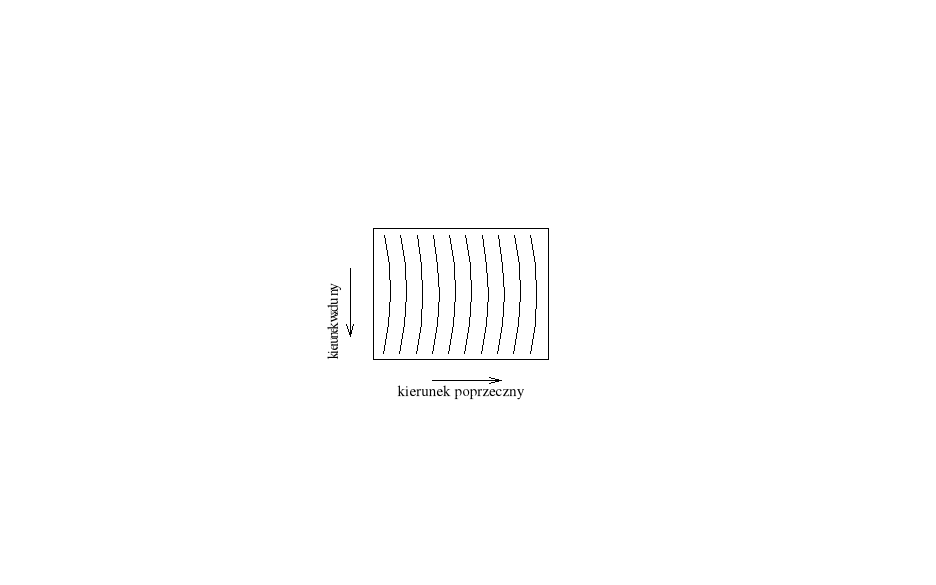

0x08 graphic

Kierunek i miejsce pomiaru

Wartość chropowatości Ra[μm]

Średnia wartość chropowatości Ra[μm]

Kierunek poprzeczny, przez środek

3,60

3,36

3,60

3,52

Kierunek poprzeczny, przy brzegu

1,45

1,11

1,43

1,33

Kierunek wzdłużny, przez środek

1,09

1,18

1,49

1,25

Wykonanie profilogramu do obliczeń parametru Ra

Parametry urządzenia:

- Powiększenie poprzeczne x 4000

- Powiększenie wzdłużne x 200

- Prędkość przesuwu - 0,6 mm/min

Badana próbka: płytka frezowana czołowo o chropowatości Ra=3,54 μm

0x01 graphic

Wartość chropowatości powierzchni obliczona ze wzoru 0x01 graphic

0x01 graphic

  1. Wnioski:

- Poprzez pomiar płytkami wzorcowymi możemy tylko wstępnie określić chropowatość powierzchni;

- Pomiar profilografometrem daje dokładne wyniki chropowatości powierzchni, co widać po sprawdzeniu urządzenia wzorcem;

- Wielkość chropowatości zależy od miejsca badania powierzchni oraz od kierunku badania, największa wartość jest w kierunku poprzecznym przez środek próbki;

- Wskazanie profilografometru różni się od wartości obliczonej, może być to spowodowane niedokładnością odczytu z wykresu oraz niedokładnością obliczeń.
