Załącznik I do części 91

a

b

c

d

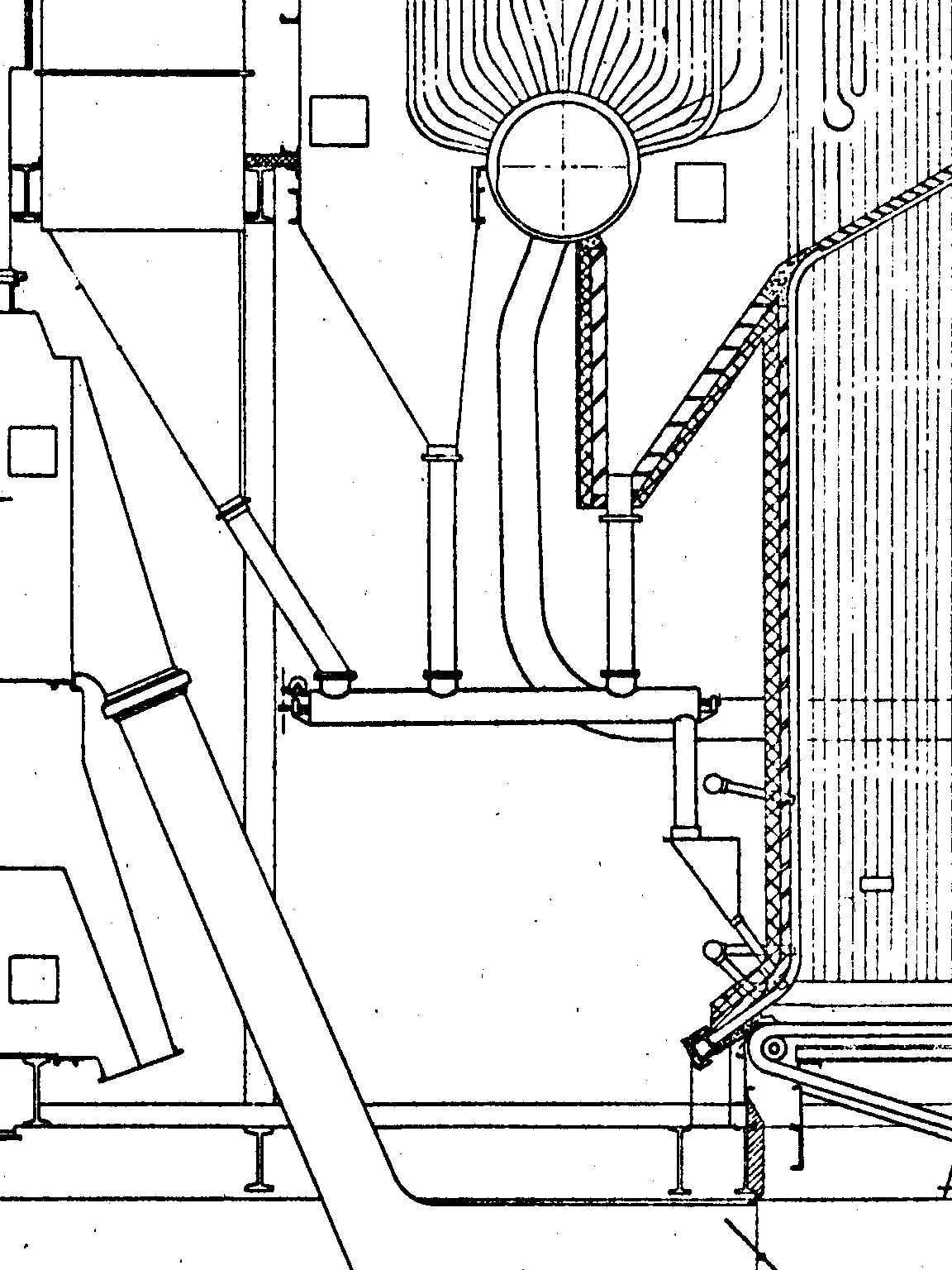

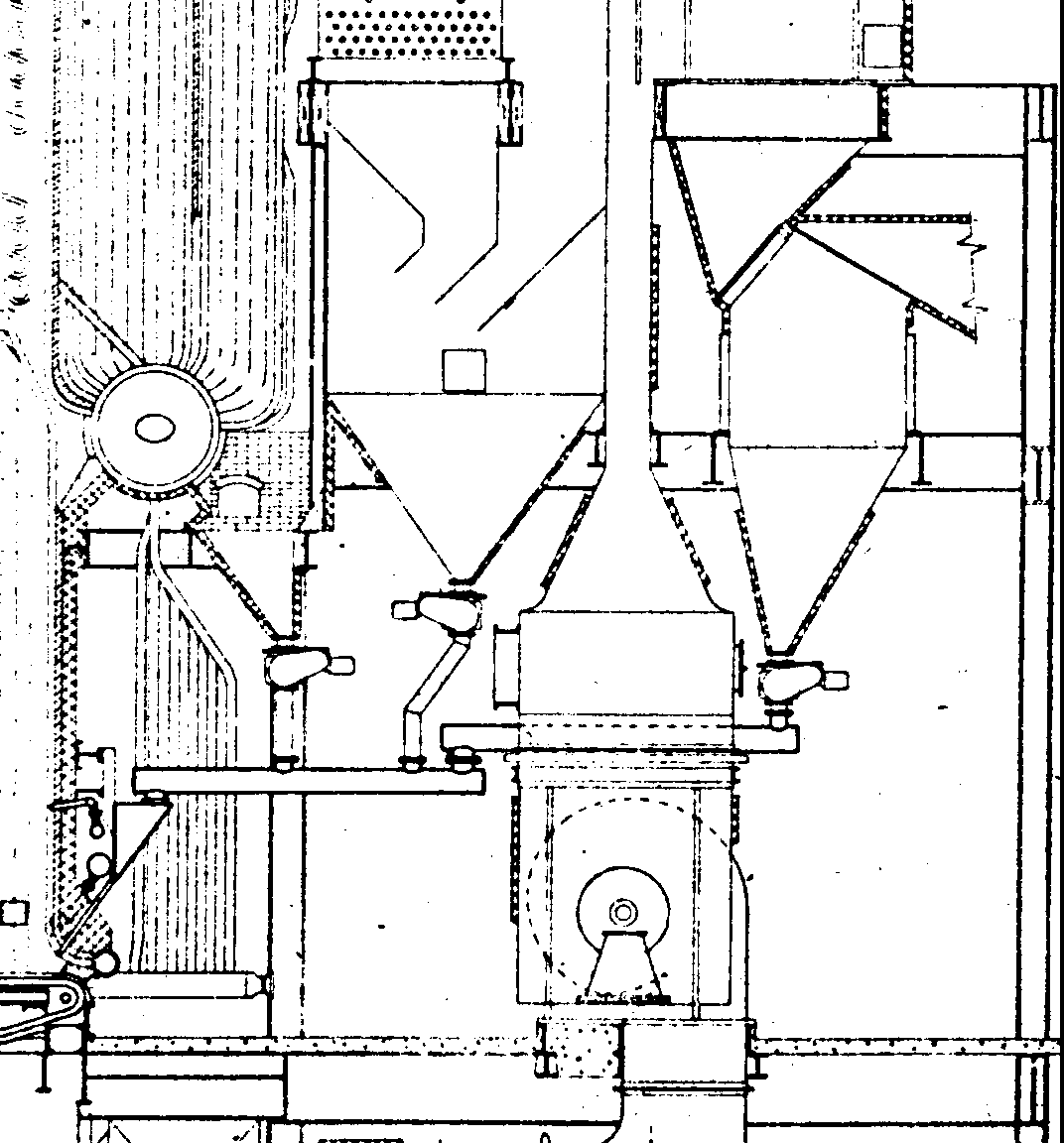

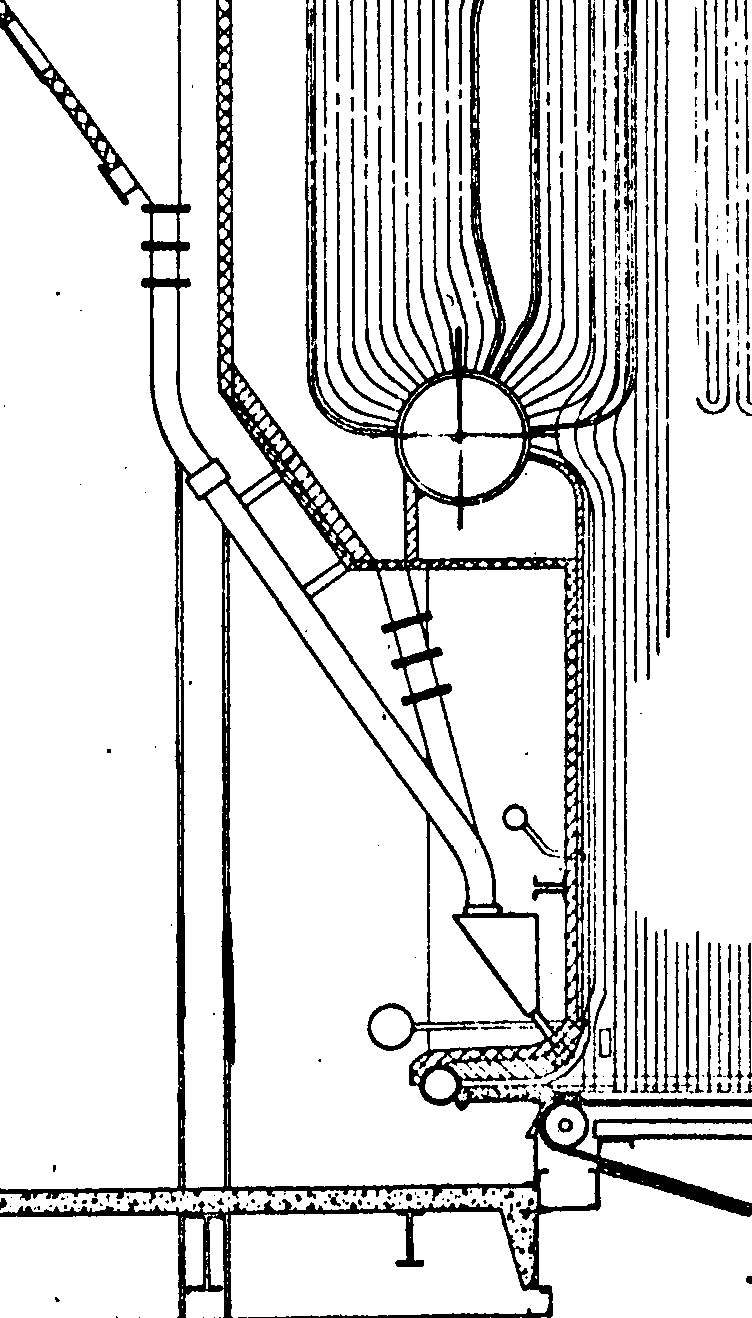

Rys. 79. Amerykańskie instalacje nawrotu lotnego koksiku do paleniska z lat 50-tych u. w. z grawitacyjnym jego opadaniem na ruszt poprzez leje umieszczone wzdłuż tylnej ściany komory paleniskowej: a- z grawitacyjnym opadaniem koksiku do leja rurami z umieszczonymi w nich dozownikami celkowymi; b- z opadaniem koksiku rurami do przenośnika śrubowego, transportującego go następnie do leja; c- z grawitacyjnym opadaniem koksiku do przenośnika śrubowego rurami wyposażonymi dodatkowo w dozowniki celkowe; d- rozwiązanie samego leja, z wysypywaniem się z niego lotnego koksiku rzędem rur na sam tył rusztu, przed strefą przepływu powietrza przez niego.

---
