+Mechanika Płynów(równowaga wzgl. cieczy) - 2 Rok V+, Mechanika Plynow


Zespół 1

Gr.:23B

Laboratorium z mechaniki płynów

WMiBM

Ćwiczenie nr

8

TEMAT: Równowaga względna cieczy.

Ocena

Data

Podpis

2000-12-19

Paweł Śliwa Bogusław Więcławek Krzysztof Porada

Wojciech Zabawski Sylwester Wójcik Mariusz Rutkowski

Sebastian Warych Marcin Rachuna

  1. Cel ćwiczenia:

Celem ćwiczenia jest wyznaczenie powierzchni swobodnej cieczy (wody) w naczyniu cylindrycznym, wirującym wokół własnej osi.

  1. Przebieg ćwiczenia:

Do naczynia cylindrycznego o wymiarach podanych w dalszej części sprawozdania, wlano wodę, a następnie naczynie umieszczono na podstawie wykonującej ruch obrotowy wokół własnej osi. Po ustabilizowaniu się powierzchni swobodnej cieczy w naczyniu, przystąpiono do pomiarów z0 dla poszczególnych promieni r (0÷50mm - 6 pomiarów). Za pomocą tachometru zmierzono także ruch obrotowy podstawy, na której znajdowało się naczynie z wodą. Całe ćwiczenie powtórzone zostało trzykrotnie dla trzech różnych prędkości obrotowych wirującej podstawy.

  1. Wyniki:

Pierwsza prędkość obrotowa

nt = 740 obr/min

Druga prędkość obrotowa

nt = 800 obr/min

Trzecia prędkość obrotowa

nt = 940 obr/min

Promień

r [mm]

Wysokość

z0 [mm]0x01 graphic

Promień

r [mm]

Wysokość

z0 [mm]

Promień

r [mm]

Wysokość

z0 [mm]

0

10

20

30

40

50

54

57

61

67

75

81

0

10

20

30

40

50

48

53

56

65

74

87

0

10

20

30

40

50

45

49

55

63

75

90

Średnica podstawy dp = 176 mm

Średnica wewnętrzna naczynia dw = 126,85 mm

Średnica kółka obrotowego w tachometrze dt = 31,8 mm ≈ 32 mm

Wysokość wewnętrzna naczynia H = 129,15 mm

Wysokość słupa cieczy w naczyniu h = 74,15 mm

Ciśnienie otoczenia p = 1005 hPa

Temperatura otoczenia t = 23°C

Wzory do zadania:

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

nt - jest prędkością obrotową kółka tachometru, [obr/min]

np - jest prędkością obrotową podstawy, na której znajduje się naczynie, [obr/min]

i - przełożenie

ωp - prędkość kątowa podstawy, 0x01 graphic

  1. Obliczenia dla pierwszej prędkości obrotowej: nt = 740 obr/min

0x01 graphic

0x01 graphic

0x01 graphic

b) Obliczenia dla drugiej prędkości obrotowej: nt = 800 obr/min

0x01 graphic

0x01 graphic

  1. Obliczenia dla trzeciej prędkości obrotowej: nt = 940 obr/min

0x01 graphic
0x01 graphic

0x01 graphic

Równanie powierzchni swobodnej (paraboloidy) dla naczynia wirującego wokół własnej osi:

0x01 graphic
gdzie 0x01 graphic

  1. dla prędkości obrotowej nt = 740 obr/min

i prędkości kątowej ωp = 14,0820x01 graphic

r [mm]

z0 [mm]

0

10

20

30

40

50

54

55

58

63

70

79

rmax = 63,4mm (promień naczynia)

z0 = 54mm

z = 94,6mm

0x01 graphic

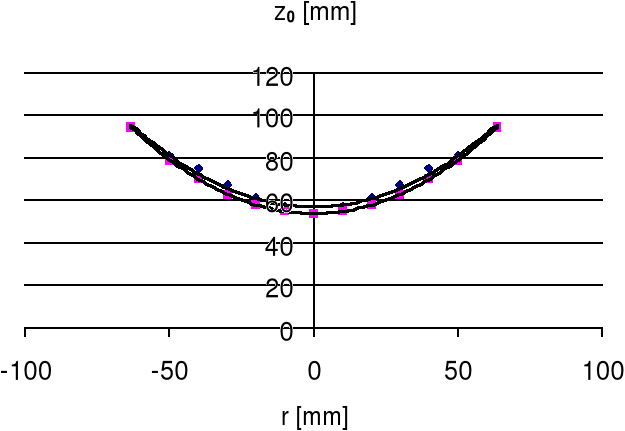

Dolna krzywa jest teoretyczną powierzchnią swobodną obliczoną ze wzoru, natomiast górna krzywa jest praktyczną powierzchnią swobodną, jaka wynika z przeprowadzonego doświadczenia.

  1. dla prędkości obrotowej nt = 800 obr/min

i prędkości obrotowej ωp = 15,2240x01 graphic

rmax = 63,4mm

z0 = 48mm

z = 95,5mm

r [mm]

z0 [mm]

0

10

20

30

40

50

48

49

52

58

67

78

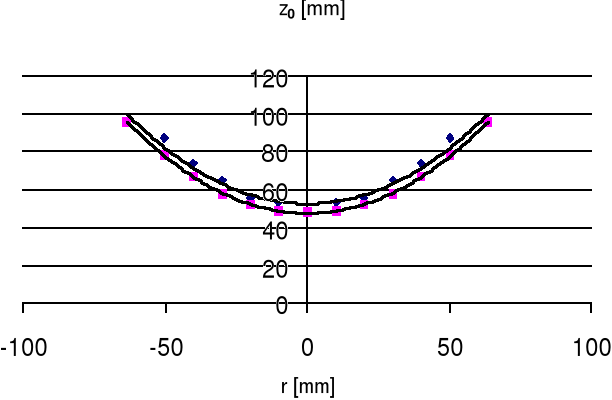

Dolna krzywa jest teoretyczną powierzchnią swobodną obliczoną ze wzoru, natomiast górna krzywa jest praktyczną powierzchnią swobodną, jaka wynika z przeprowadzonego doświadczenia.

0x01 graphic

  1. dla prędkości obrotowej nt = 940 obr/min

i prędkości kątowej ωp = 17,8880x01 graphic
, korzystając ze wzoru 0x01 graphic

rmax = 63,4mm

z0 = 45mm

z = 110mm

r [mm]

z0 [mm]

0

10

20

30

40

50

45

46

51

59

71

85

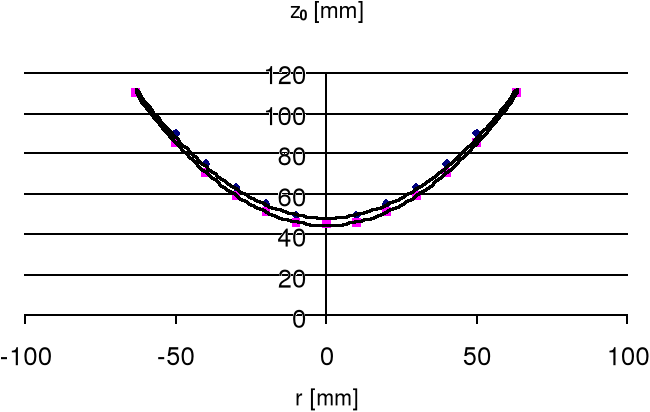

Dolna krzywa jest teoretyczną powierzchnią swobodną obliczoną ze wzoru, natomiast górna krzywa jest praktyczną powierzchnią swobodną jaka wynika z przeprowadzonego doświadczenia.

0x01 graphic

  1. Wnioski:

Końcowe charakterystyki przedstawione na wykresach są obarczone błędem, wynikającym z naszych niedokładnych pomiarów. Przyczyną błędów jest także niezbyt płynny (z pewnym biciem pochodzącym od wału) ruch obrotowy podstawy, na której stało naczynie cylindryczne z cieczą. Drut ustalający promień i służący do określenia wysokości z0, nie był również idealnie ustawiony na styk z powierzchnią swobodną, lecz nieco przechodził przez tę powierzchnię. Przyczyną tej niedokładności były nasze złe ustawienia, ale też niestabilność ławki, na której stała cała aparatura, co przy biciu pochodzącym od wału przenoszącego ruch na pewno wpłynęło na końcowe odczyty.

  1. Wyznaczenie prędkości kątowej, przy której ciecz zacznie się wylewać z naczynia:

0x08 graphic

0x01 graphic
0x01 graphic

Obliczając objętości nad powierzchnią swobodną otrzymujemy:

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
