elektronika cw.4, grupa operacyjna


1. Obliczenie optymalnego punktu pracy oraz wyniki pomiarów.

  1. Wyznaczenie punktu pracy metodą graficzną.

Dane: Uz=10V, Ro=200Ω, Rc=1000Ω

0x01 graphic

b) Ustawienie wyznaczonego punktu pracy w układzie pomiarowym i wyznaczenie amplitudy.

-bez obciążenia

Uz

f

A

[V]

[kHz]

[V]

5,5

1

5

- z obciążeniem Ro=200Ω (przy wcześniej wyznaczonym pkt. pracy)

Uz

f

A

[V]

[kHz]

[mV]

5,5

1

900

- z obciążeniem Ro=200Ω (wyznaczenie optymalnego punktu pracy przy max. amplitudzie)

Uz

f

A

[V]

[kHz]

[mV]

4,90

1

950

2. Charakterystyki przejściowe dla trzech punktów pracy Uwy=f(Uwe)

0x01 graphic

- przy UCE= 2,46 V

Uwe

Uwy

[V]

[V]

0,9

0,56

2,6

1

6

2

10,2

3,1

15

4

25

4

- przy UCE=5,5V

Uwe

Uwy

[V]

[V]

3,2

1,1

5,1

1,7

7

2,3

10

3

19

4

27

4,4

33

4,4


- przy UCE=9V

Uwe

Uwy

[V]

[V]

2,5

0,8

3,3

1

5,3

1,5

9,8

2

25

4

33

4,4

0x01 graphic

0x01 graphic

0x01 graphic

0x08 graphic

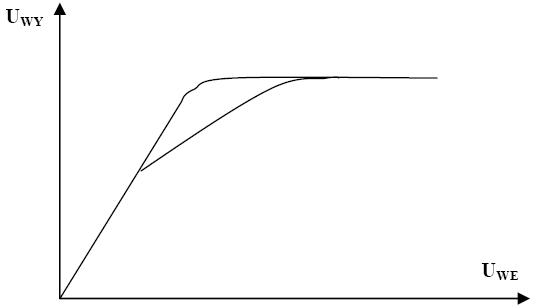

Na wykresach można zauważyć ze przy zwiększaniu napięcia Uwe rośnie również Uwy. Widzimy również, że napięcie wejściowe jest kilkakrotnie większe niż wyjściowe. Wykonaliśmy tylko po trzy pomiary dla każdego punktu pracy więc kształt charakterystyki nie jest taki jak w przypadku wykresu odniesienia. Mimo to możemy stwierdzić, że zaczyna on przypominać ten przebieg, prawdopodobnie gdybyśmy wykonali więcej pomiarów otrzymalibyśmy żądany kształt.

3. Badanie wpływu zmiany tranzystora na punkt pracy tranzystora.

0x01 graphic

Uz=15V

Tranzystor I

Tranzystor II

Układ A

Pp= 6,96 V

Pp= 1,79 V

Układ B

Pp= 6,51 V

Pp= 6,30 V

Układ C

Pp= 7,38V

Pp= 4,84 V

4.Badanie wpływy temperatury na punkt pracy tranzystora.

0x01 graphic

Ukł. 1

Ukł. 2

Przed grzaniem

5,34

5,51

Po 5 min

4,77

5,04

5. Wnioski.

Kiedy dołączyliśmy rezystor Ro, w punkcie pierwszym nastąpił znaczny spadek wartości amplitudy w stosunku do tego samego połączenie bez rezystora Ro. W układzie z obciążeniem Ro, przy dobieraniu optymalnego punktu pracy przy maksymalnej amplitudzie zaobserwowaliśmy ze odbyło się to kosztem spadku Uz, z 5,5V na 4,90. W przypadku układu A przy takim samym napięciu zasilania (15V) tranzystor pierwszy osiągnął dużo większą wartość punktu pracy niż drugi tranzystor. W układzie B natomiast oba tranzystory uzyskały punkt pracy na takim samym poziomie. Kolejno w układzie C tranzystor pierwszy znowu zanotował większą wartość Pp. Możemy wiec wywnioskować ze tranzystor pierwszy ma większy współczynnik wzmocnienia, jednak poziom Pp nie zależy tylko od wzmocnienia ale również od układu w jakim dany tranzystor pracuje. W tym punkcie zajmowaliśmy się wpływem temperatury na właściwości tranzystora. Zaobserwowaliśmy ze wraz ze wzrostem temperatury następował spadek wartości punktu pracy, można wiec wywnioskować ze temperatura wpływa niekorzystnie na działanie tranzystora dążymy więc do zmniejszenia tej temperatury poprzez montowanie wszelkiego rodzaju radiatorów itp.
