SPRAWOZDANIE Z LABORATORIUM MECHANIKI BUDOWLI
TEMAT: Wyznaczanie reakcji podporowej
belki ciągłej
OPIS ĆWICZENIA
Doświadczenie 1

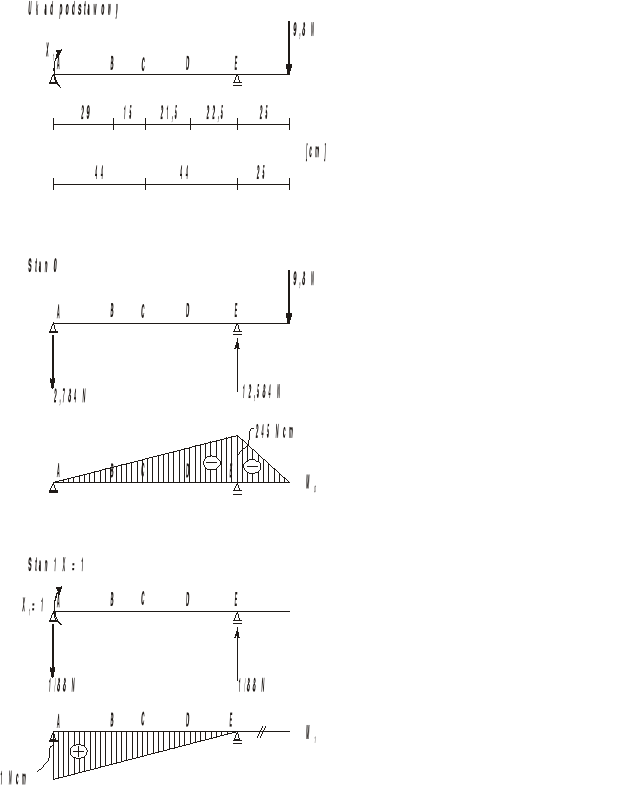

Doświadczenie polegało na wyznaczeniu reakcji podporowej RC belki ciągłej z 3 podporami. Schemat tej belki został przedstawiony na Rys. Nr 1.
Belka została obciążona 1 kG na przewieszce w odległości 25 cm od podpory E. Następnie dokonano odczytu początkowego na czujniku zamontowanym w punkcie C.
Po dokonaniu odczytu i odciążeniu belki, przyjęty został schemat belki ciągłej z 2 podporami (Rys. Nr 2), po czym ponownie obciążono belkę na przewieszce na ramieniu 25 cm 1 kG
i dokonano odczytu końcowego na czujniku zamontowanym w punkcie C.
W miejscu podpory C umieszczono szalkę do której nasypywano śrutu, w takiej ilości, żeby wskazania czujnika dla belki z 2 podporami były takie same jak dla belki z 3 podporami. Następnie zważono śrut z szalką, co umożliwiło wyznaczenie reakcji podporowej.
Doświadczenie 2
Doświadczenie polegało na wyznaczeniu przemieszczeń punktów B, D i C Belki ciągłej z 2 podporami. Schemat belki przedstawia Rys. Nr 2.
W celu wyznaczenia przemieszczeń belki przyjęto schemat belki z 3 podporami i dokonana odczytu początkowego na czujnikach zamontowanych w punktach B, C oraz D. Następnie przyjęto schemat belki ciągłej z 2 podporami i obciążono 1 kG na przewieszce w odległości 25 cm od podpory E. Po tej czynności dokonano odczytów końcowych, co pozwoliło na wyznaczenie przemieszczeń punktów B, C i D.
WYNIKI POMIARÓW
Wyniki odczytane z czujników zestawione zostały w tabeli Nr 1
TEORETYCZNE OBLICZENIA WARTOŚCI REAKCJI RC ORAZ PRZEMIESZCZEŃ PUNKTÓW B, C, D
Zważona szalka wraz ze śrutem ważyła: 0,5 + 0,2 + 0,2 + 0,07 = 0,97 kG.
0,97 * 9,8 = 9,51 N = RC
Teoretyczne wyliczenie reakcji RC
δ10 + δ11X1 + δ12 X2 = 0
δ20 + δ21X1 + δ22 X2 = 0
δ10 =
(0 + 0 + 0) = 0
δ20 = -
(44 *
* 1 * 245) = -
δ11 =
(44 *
* 1 * 1) =
δ22 =
(2*44 *
* 1 * 1) =
δ21 = δ12=
(44 *
* 1 * 1) =
2 1 X1 0
=
1 4 X2 245
Po przeliczeniu macierzy otrzymujemy wyniki:
X1 = -35 Ncm
X2 = 70 Ncm
Wyznaczenie reakcji podporowej RC: RC = Rc0 + X1*RC1 + X2*RC2 = 9,55 N
Teoretyczne wyznaczenie przemieszczeń
δ10 + δ11X1= 0 X1 = -δ10/δ11
δ11 = -
* 88 *
* 1 * 245 = -
δ11 =
* 88 *
* 1 * 1 =
X1 = 122,5 Ncm
Do wyliczenia przemieszczeń używam metody równań różniczkowych Eulera dla przedziału A - E.
EIyII = - M(x) = 4,176x - 122,5
EIyI = 2,088 * x2 - 122,5 * x + c1
EIy = 0,696 * x3 - 61,25 * x2 + c1 * x + c2
EIy(x=0) = 0 = c2 c2 = 0
EIy(x=88) = 0 = 0,696 * 883 -61,25 * 882 + c1 * 88 = 0 c1 = 0,176
y(x) = (0,696 * x3 - 61,25 * x2 +0,176 * x)/EI
E = 70 GPa = 7000 kN/cm2 = 700 000 N/cm2
I = (b*h3)/12 = 0,022022 cm4
przemieszczenie punktu B
y(x=29) = -2,24 cm
przemieszczenie punktu C
y(x=44) = -3,84 cm
przemieszczenie punktu D
y(x=65,5) = -4,36 cm
PORÓWNANIE WYNIKÓW DOŚWIADCZEŃ Z OBLICZENIAMI TEORETYCZNYMI
Reakcja podporowa RC
Wyznaczona: 9,51 N
Wyliczona: 9,55 N
Błąd: 0,42%
Przemieszczenia
Punkt B
Wyznaczona wartość: 2,285 cm
Wyliczona wartość: 2,24 cm
Błąd: 2%
Punkt C
Wyznaczona wartość: 3,88 cm
Wyliczona wartość: 3,84 cm
Błąd: 1,05%
Punkt D
Wyznaczona wartość: 1,365 cm
Wyliczona wartość: 4,36
Błąd: 68,7%
UWAGI WŁASNE
Przeprowadzone przez grupę doświadczenie zostało wykonane dokładnie. Wyznaczona doświadczalnie reakcja podporowa RC została wyznaczona z dokładnością 0,42%. Podobnie błąd w obliczeniach przemieszczeń punktów B i C nie przekroczył 2% . Natomiast bardzo duży błąd wystąpił przy wyznaczaniu przemieszczenia punktu D. Wynikł on prawdopodobnie z błędnego odczytu informacji z czujnika oraz z samej niedokładności urządzenia pomiarowego.
