Wydział Mechaniczny LABORATORIUM INŻYNIERII MATERIAŁOWEJ |
|||
Data wyk. ćwiczenia: 12.05.2005 |
Grupa: MD 102.7a |
Prowadzący: Mgr A.Łepecki |
Ocena: ..................... |
Wykonał: Smyk Paweł |
|||
Temat:
|
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z różnego rodzaju żeliw i surówek oraz nabranie umiejętności rozróżnienia ich mikrostruktury.
I. Wyniki obserwacji (rysunki mikrostruktur z podaniem rodzaju i stanu materiału, powiększeniem, opisem występujących faz
i składników strukturalnych).

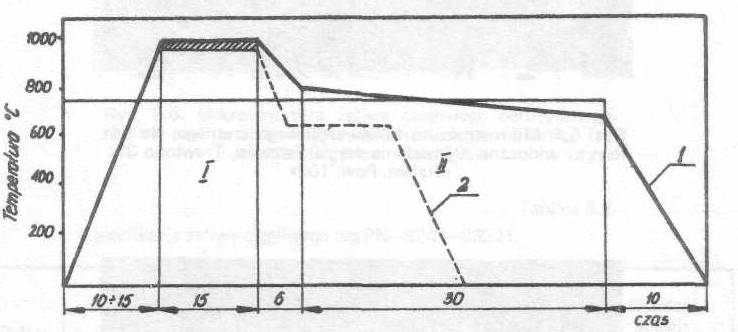

Wykres wyżarzania żeliwa ciągliwego. 1- ferrytyczne, 2- perlityczne

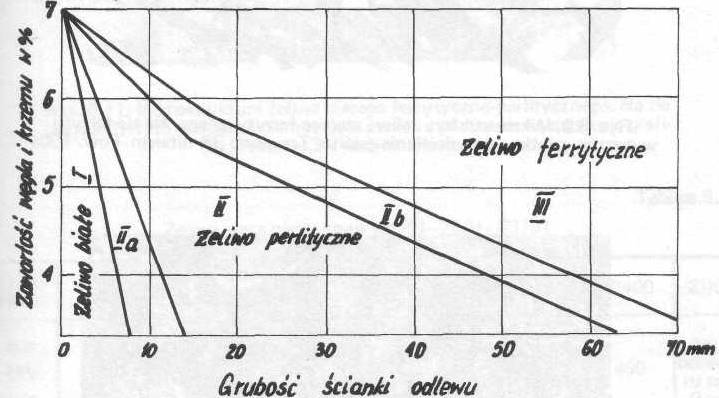

II. Wnioski dotyczące obserwowanych struktur
(pod kątem związków budowy strukturalnej z własnościami materiału, technologią, przewidywaną i uzyskaną budową strukturalną itp.)
1
1

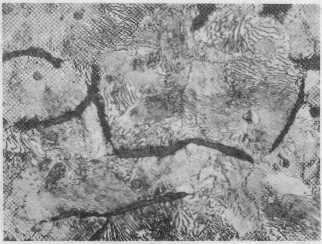

Rys. 3
Nr próbki: Z5 Pow.: 100x
Rodzaj materiału: Żeliwo szare perlityczne
Opis mikrostruktury: Mikrostruktura żeliwa szarego perlitycznego. Na tle perlitu widoczne czarne płatkowe wydzielenia grafitu.
Rys. 4
Nr próbki: Z8 Pow.: 100x
Rodzaj materiału: Żeliwo sferoidalne ferrytyczne
Opis mikrostruktury: Mikrostruktura żeliwa sferoidalnego ferrytycznego. Na tle jasnego ferrytu widoczne kulkowe wydzielenia grafitu.
Rys. 1
Nr próbki:Z11 Pow.: 100x
Rodzaj materiału: Żeliwo ciągliwe czarne
Opis mikrostruktury: Mikrostruktura żeliwa ciągliwego czarnego. Na tle ferrytu widoczne wydzielenia węgla żarzenia.

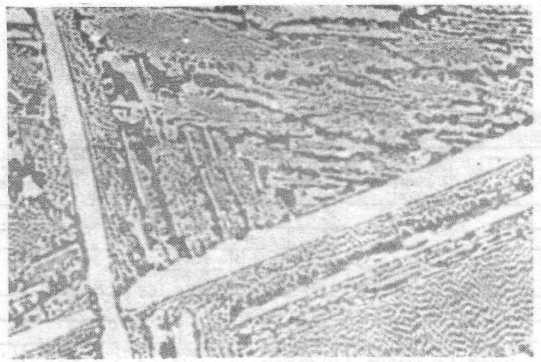

Rys. 5
Nr próbki:Z1 Pow.: 100x
Rodzaj materiału: Żeliwo białe nadeutektyczne
Opis mikrostruktury: Mikrostruktura żeliwa białego nadeutektycznego. Na tle ledeburytu przemienionego widoczne jasne długie igły cementytu pierwszorzędowego.

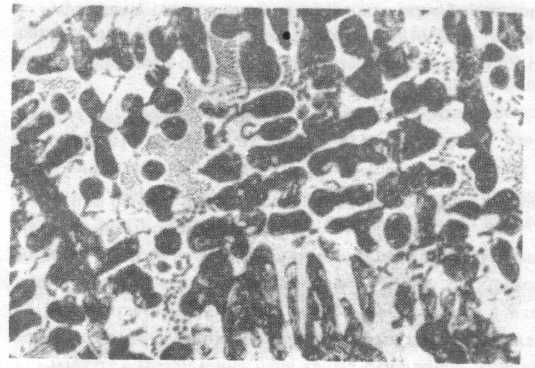

Rys. 2
Nr próbki:Z2 Pow.:100x
Rodzaj materiału: Żeliwo białe podeutektyczne
Opis mikrostruktury: Mikrostruktura żeliwa białego podeutektycznego. Na tle ledeburytu przemienionego widoczne ciemne ziarna perlitu i cementyt drugorzędowy.
