W Y Ż S Z A	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
S Z K O Ł A M O R S K A w S Z C Z E C I N I E WYDZIAŁ MECHANICZNY	Nr ćw. 9	Temat ćwiczenia Silnik asynchroniczny klatkowy z przetwornicą częstotliwości			Paweł Cap Rok akad. 1999/00
Data wyk. ćwicz. 05.06.2000	Data odd. spr. 12.06.2000		Ocena	Podpis wykł.	Rok studiów II MCa Zespół nr 1

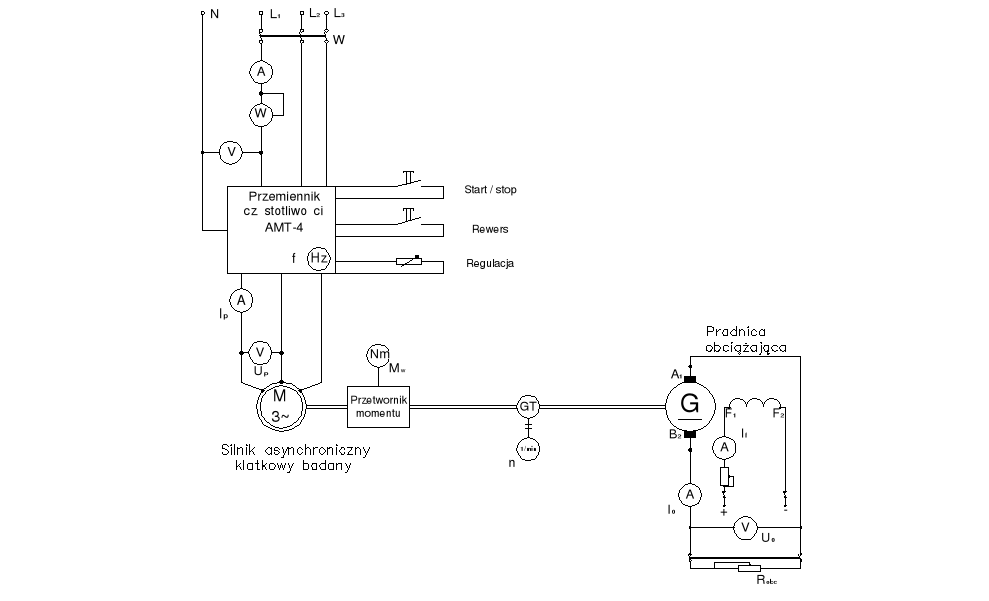

1. Schemat układu pomiarowego.

2. Obliczenia.

Na podstawie poniższych wzorów obliczyć:

• Moc dostarczoną z sieci


• Moc na wale silnika


• Sprawność układu silnik- przemiennik częstotliwości


• Współczynnik mocy układu silnik- przemiennik częstotliwości


Tabela pomiarowa:

f	UR	IR	PR	n	M	UP	IP	P3f	PW		cos	UP/f
Hz	V	A	W	min^-1	Nm	V	A	W	W	-	-	-
50	225	1,2	100	1494	0,8	360	2,2	300	125	0,42	0,37	7,2
50	225	2	160	1484	2	360	2,3	480	311	0,65	0,36	7,2
50	225	2,6	280	1470	4	360	2,5	840	616	0,73	0,48	7,2
50	225	4,2	460	1449	6	360	3	1380	910	0,66	0,49	7,2
35	225	1	90	1042	1	255	2,2	270	109	0,40	0,40	7,3
35	225	1,4	140	1034	2	255	2,2	420	217	0,52	0,44	7,3
35	225	2,2	200	1019	4	255	2,4	600	427	0,71	0,40	7,3
35	225	3,1	310	1000	6	250	2,9	930	628	0,68	0,44	7,1
50	225	3,1	350	1461	5	350	2,7	1050	765	0,73	0,50	7,0
40	225	2,6	280	1160	5	290	2,6	840	607	0,72	0,48	7,3
30	225	2,4	230	855	5	220	2,6	690	448	0,65	0,43	7,3
20	225	1,6	160	706	5	180	2,5	480	370	0,77	0,44	9,0

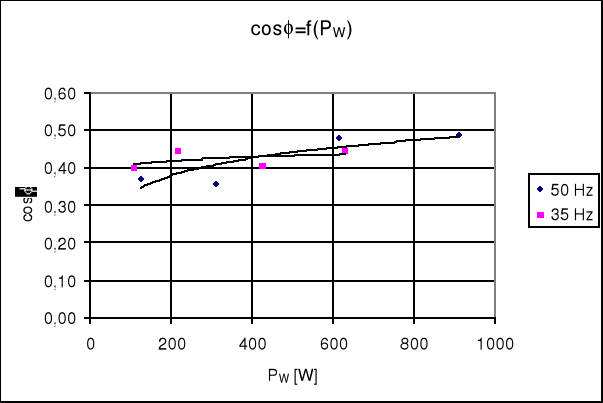

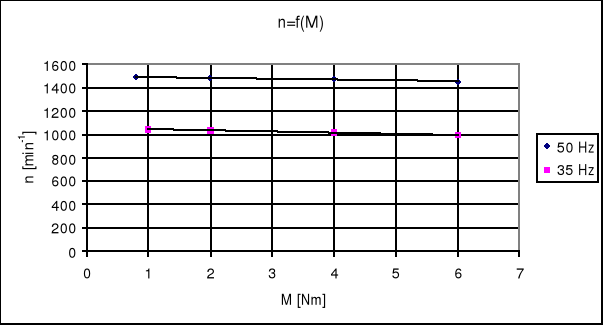

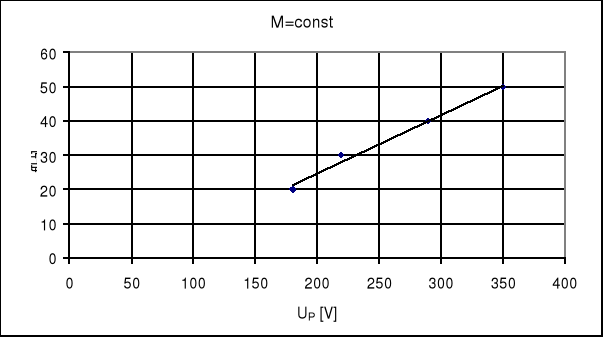

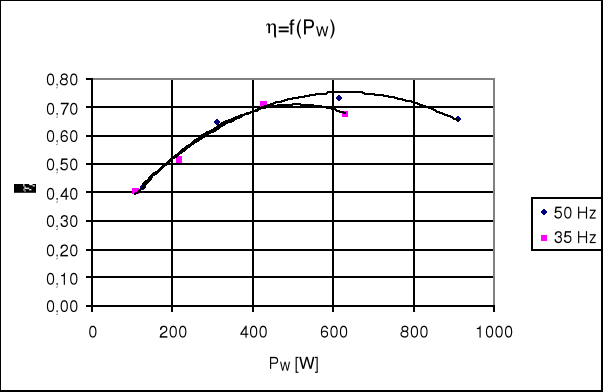

Uzyskane charakterystyki:

3. Wnioski

Przemiennik częstotliwości pozwala na „miękki rozruch” silnika poprzez obniżenie częstotliwości, które jest uzyskane w wyniku zastosowania układu energoelektronicznego. Podczas rozruchu na niższej częstotliwości następuje spadek prądu rozruchowego w wyniku czego silnik startuje bez charakterystycznego uderzenia jak w przypadku konwencjonalnego rozruchu (bezpośrednie włączenie do sieci).

---
