5. SŁUP

Zebranie obciążeń

L.p	Wyszczególnienie i obliczenie wartości	Obc. char.	Wsp. Obc.	Obc. obl.
	1.		Obc. stałe z płyty 5x2,65x6,5x6,0	563,6 kN			596,7 kN	-
							-	450,45 kN
2.	ciężar własny żebra 5x3x0,20x0,37x24,0xl^ż	173,16 kN	1,1 (0,9)	190,48 kN	155,84 kN
3.	Ciężar własny podciągu 5x0,30x0,52x24,0xl^p	112,32 kN	1,1 (0,9)	123,55 kN	101,09 kN
4.	Ciężar własny słupa 5x3,2x0,30x0,30x24	34,56 kN	1,1 (0,9)	38,02 kN	31,10 kN
Obciążenie stałe ∑=948,75 kN ∑=738,48 kN
Obciążenie zmienne			1,2
Obciążenie charakterystyczne śniegiem (strefa III) współczynnik kształtu dachu ( ) =			1,4

Dobór przekroju słupa (kwadratowy, b=h)

PRZYJĘTO b=h=0,45m,

1. Schemat statyczny

Długość obliczeniowa

2. Obliczenie zbrojenia

Beton B-25

Stal A-II

a = 4cm ; d= 0,45- 0,04 = 0,41 m.

można nie uwzględniać wpływu smukłości

mały mimośród

dla

Przyjęto 4∅16 o

Sumaryczny stopień zbrojenia

Ponieważ
przyjęto rozstaw strzemion równy

Strzemiona

3. Stopa fundamentowa

Stopa fundamentowa jest obciążona siłą pionową
, posadowiona w gruncie: pospółka gliniasta

I_L = 0,2

Wstępne wyznaczenie obliczeniowej wartości oporu gruntu

Dla pospółki gliniastej o I_L = 0,2

Działanie siły osiowej

Przyjęto stopę kwadratową

Współczynniki nośności podłoża

Współczynniki wpływu nachylenia wypadkowej

Ustalenie wymiaru B stopy

B [m]	Grs [kPa]	znak	mQfNB [kPa]
1,9	633,04	>	631,65
2,0	575,6	<	684,45

Przyjęto B = 2,0 m

Ustalenie wysokości stopy

Przyjęto wysokość stopy 0,6 m.

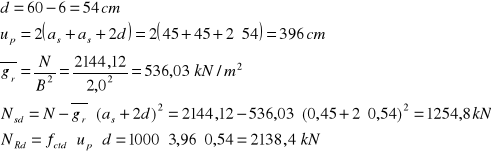

Sprawdzenie stopy na przebicie

Przebicie nie nastąpi

Obliczenie zbrojenia na zginanie

Przyjęto w każdym z dwóch kierunków
o

---
