Wykład IX. Półprzewodniki samoistne

Jak już wspomniano półprzewodnikami nazywamy materiały ( kryształy) , których pasmo walencyjne jest całkowicie zapełnione przez elektrony a pasmo przewodnictwa zupełnie puste. Materiały takie przewodzą prąd tylko pod warunkiem, że uprzednio wprowadzone zostały do nich elektrony lub dziury.

Półprzewodnikiem samoistnym nazywamy materiał półprzewodnikowy nie zawierający defektów sieci krystalicznej ani domieszek innych pierwiastków mogących wpływać na własności elektryczne materiału.

W zasadzie półprzewodnik samoistny powinien być idealnym kryształem. Ze względu jednak na istnienie niewielkich ilości domieszek innych pierwiastków , których stężenia nie można kontrolować w procesie otrzymywania półprzewodników oraz istnienie naturalnych defektów sieci krystalicznej praktycznie nigdy nie mamy do czynienia z idealnie czystym materiałem półprzewodnikowym. Niemniej jednak w wielu przypadkach, jeśli rozważa się własności elektryczne materiału istnienie śladowych domieszek oraz naturalnych defektów sieci jest do zaniedbania. Dlatego przyjęto uważać ,że mamy do czynienia z półprzewodnikiem samoistnym o ile nie by ł on intencjonalnie domieszkowany.

Pojęcie masy efektywnej

0x08 graphic
0x08 graphic
Rozważmy dokładniej kształt pasm energetycznych otrzymanych w przybliżeniu prawie swobodnych elektronów (rys. IX-1).

Przypomnijmy, że zależność energii od wektora falowego dana jest przez wzór ( VIII-14). W półprzewodniku dolne pasmo ( pasmo walencyjne) jest całkowicie zapełnione przez elektrony a górne ( pasmo przewodnictwa zupełnie puste. Rozważmy pojedynczy elektron wzbudzony z pasma walencyjnego do pasma przewodnictwa. Aby analizować przewodnictwo elektryczne materiału należy dokładniej opisać kinetykę elektronu w pasmie przewodnictwa i kinetykę pozostałych elektronów w pasmie walencyjnym.

Skoncentrujmy się na początku na elektronie w pasmie przewodnictwa pozostawiając na uboczu sprawę pustego miejsca w pasmie walencyjnym. Do tej pory twierdziliśmy dość enigmatycznie, że pojedynczy elektron w pasmie będzie elektronem swobodnym. Bardziej precyzyjny opis otrzymamy analizując jego dyspersję czyli zależność energii od wektora falowego.

W niskich i normalnych temperaturach elektron będzie znajdował się w stanach w pobliżu minimum pasma . Zauważamy, że w naszym przykładzie ( nie jest to ogólną regułą) minimum energii pasma przewodnictwa odpowiada wektorowi falowemu równemu g/2, czyli znajduje się na granicy pierwszej strefy Brillouina. W tym samym miejscu znajduje się wierzchołek pasma walencyjnego.

Na marginesie trzeba tu dodać, że sposób wyboru pierwszej strefy Brillouina nie jest jednoznaczny. Na ogół wybiera się ją jako komórkę Wignera -Seitza. W naszym przypadku nie musi ona jednak rozciągać się pomiędzy 0x01 graphic
i 0x01 graphic
. Jeśli wybierzemy obszar przesunięty w prawo lub lewo o połowę wektora sieci odwrotnej g, to nowy obszar w przestrzeni odwrotnej ( pomiędzy -0x01 graphic
i 0 , lub 0 i 0x01 graphic
) będzie nową równoważną, pierwszą strefą Brillouina. Obszar pomiędzy 0 i g przedstawiony jest na rysunku IX-1. Obszar ten będzie spełniał wszystkie warunki symetrii wymagane od pierwszej strefy Brillouina.

Wprowadźmy wektor falowy 0x01 graphic
. Po odpowiednim podstawieniu równość (VIII-14) da się przedstawić jako zależność energii od wektora falowego q. Dla pasma przewodnictwa otrzymujemy:

0x01 graphic
(IX-1)

gdzie 0x01 graphic
jest masą swobodnego elektronu. Podobna zależność obowiązuje w dolnym pasmie ( pasmie walencyjnym)

0x01 graphic
(IX-2)

Zauważmy , że zarówno w pasmie przewodnictwa , w pobliżu dna pasma, jak i w pasmie walencyjnym, w pobliżu wierzchołka pasma, energia jest w przybliżeniu kwadratową funkcja wektora falowego q. Z drugiej strony w przypadku cząstki swobodnej zależność energii od wektora falowego daje się przedstawić w postaci : 0x01 graphic
. Korzystając z tej zależności i z relacji (IX-1) i (IX-2) można wprowadzić wielkość, którą nazywamy masą efektywną nośników w paśmie, zdefiniowaną jako stosunek masy nośnika prądu w pasmie 0x01 graphic
do masy swobodnego elektronu 0x01 graphic
. W naszym przypadku będzie to

0x01 graphic
(IX-3)

Znak + i - odpowiada odpowiednio pasmu przewodnictwa i walencyjnemu . W realnych trójwymiarowych kryształach dyspersja elektronów może być różna w różnych kierunkach krystalograficznych ( w ogólności mamy 0x01 graphic
,czyli energia jest funkcją wektora falowego a nie jego bezwzględnej wartości ) . Odpowiada to sytuacji , w której wartość masy efektywnej ( i masy elektronu w pasmie) zależeć będzie od kierunku , w którym porusza się elektron. Efekt ten opisywany jest przez tensor odwrotności masy efektywnej. Składowe tego tensora liczy się ze wzoru:

0x01 graphic
(IX-4)

gdzie wskaźniki „i” i „j” odpowiadają kierunkom x, y, z. Zależność dyspersyjna w takim pasmie dana jest przez relację :

0x01 graphic
(IX-5)

gdzie wektor q zdefiniowany jest jako q=K-k, a K jest wektorem położenia minimum pasma przewodnictwa w pierwszej strefie Brillouina.

W przypadku trójwymiarowych kryształów nie potrafimy zobrazować zależności (IX-5). Pewne przybliżenie ogólnej sytuacji otrzymuje się, gdy analizuje się przypadek dwuwymiarowy. Załóżmy, że mamy tensor odwrotności masy efektywnej o następujących składowych 0x01 graphic
oraz 0x01 graphic
i 0x01 graphic
Odpowiedni wykres zależności dyspersyjnej dla tego przypadku, 0x01 graphic
przedstawiony jest na rysunku (IX-2)

.

0x08 graphic
0x08 graphic

Ze wzoru (IX-3) wynika, że w naszym jednowymiarowym przykładzie masa efektywna elektronu jest mniejsza od masy elektronu swobodnego . W realnych kryształach ( krzem, german, GaAs i inne ) masy efektywne wynoszą ok. 0.1 masy swobodnego elektronu.

Pojęcie dziury .

Rozważmy raz jeszcze sytuację jaka powstanie po wzbudzeniu elektronu z pasma walencyjnego do pasma przewodnictwa. W paśmie walencyjnym pozostanie pusty nie obsadzony przez elektron stan, którego energia zależy od wektora falowego wzbudzonego elektronu ( tego , którego już tam nie ma) . Zależność ta opisywana jest wzorem (IX-2).

Takie pasmo z pojedynczym pustym stanem nazywamy dziurą . Przez dziurę rozumie się wiec puste miejsce po elektronie w całkowicie zapełnionym pasmie energetycznym.

Istnieje pełna analogia pomiędzy dynamiką elektronów w paśmie przewodnictwa a dynamiką dziur w paśmie walencyjnym. Wystarczy traktować brak elektronu , czyli dziurę jak cząstkę o ładunku dodatnim +e i ujemnej masie równej

0x01 graphic
(IX-6)

Warto jednak pamiętać, że dziura nie jest realną cząstką tylko pewnym użytecznym sposobem opisu prawie całkowicie zapełnionego pasma energetycznego i tak naprawdę w paśmie walencyjnym odbywa się ruch elektronów. Aby sobie to uzmysłowić rozważmy sytuację na dwa sposoby.

Pierwszy dotyczy realnej przestrzeni. Wygodnie jest posłużyć się tu modelem ciasnego wiązania, w którym elektrony są przyporządkowane poszczególnym atomom. Brak elektronu w paśmie walencyjnym odpowiadać będzie zawsze brakowi elektronu w pobliżu któregoś z atomów. Zewnętrzne pole elektryczne powoduje ,że na każdy elektron będzie działała siła 0x01 graphic
. W rezultacie tego elektron z atomu sąsiadującego z dziurą może się przesunąć zajmując jej miejsce . Oczywiste , że pozostawi po sobie dziurę, która następnie może być zajęta przez kolejny elektron . Całe to zdarzenie wygląda tak jakby to dziura poruszała się pod wpływem siły 0x01 graphic
Patrz rysunek IX-3

0x08 graphic
0x01 graphic

0x08 graphic
0x08 graphic

0x08 graphic

Rozważmy teraz „ruch” dziury w przestrzeni pędów. Ze wzoru (IX-6) widać, że masa efektywna dziury jest ujemna. Stąd dziury mające większy pęd przesuwają się w głąb pasma walencyjnego. Wydaje się, że jest to równoważne sytuacji kiedy energia kinetyczna dziury będzie ujemna. Ten ostatni wniosek z kolei jest sprzeczny z ogólną zasadą, że energia kinetyczna realnych układów powinna być zawsze dodatnia.

Na rysunku IX-4. przedstawiona jest zależność energii od wektora falowego w pobliżu wierzchołka pasma walencyjnego. Literami A-K zaznaczono stany energetyczne, które mogą być obsadzane przez elektrony. Jeśli brak jest jednego elektronu w paśmie to bez przyłożonego zewnętrznego pola elektrycznego nie obsadzony pozostanie tylko stan o najwyższej energii. ( stan oznaczony literą F, patrz rysunek IX-4 a). Po włączeniu pola elektrycznego o natężeniu 0x01 graphic
na wszystkie elektrony, znajdujące się w stanach A,B,C,D,E i H,I,J,K zacznie działać siła 0x01 graphic
. Wskutek działania tej siły po czasie 0x01 graphic
każdy elektron uzyska dodatkowy pęd 0x01 graphic
gdzie zmiana wektora falowego dana jest wzorem 0x01 graphic
. W rezultacie tych zmian obsadzenie stanów w pasmie zostanie zmienione. Elektron ze stanu K przejdzie do stanu J, elektron ze stanu J przejdzie do stanu I ,itd. Widać, że teraz nie obsadzony pozostanie stan E. Sytuacja przestawiona jest na rysunku IX-4 b. Sumując zmiany energii wszystkich elektronów zauważymy , że wskutek działania pola elektrycznego cały układ uzyskał dodatkową energie równą 0x01 graphic
0x01 graphic
, gdzie 0x01 graphic
masą dziury Energia ta jest oczywiście dodatnia. Jeśli pole będzie działało przez kolejny okres czasu równy 0x01 graphic
nastąpi kolejna zmiana obsadzeń stanów i stanem nie obsadzonym będzie stan D ( rysunek IX-4 c). Nastąpi kolejny wzrost energii układu elektronów, która teraz będzie miała wartość 0x01 graphic
. Widać, że o ile pod względem kinetyki taki kolektywny ruch elektronów, w kierunku przeciwnym do pola elektrycznego może być doskonale opisany przez ruch pojedynczej dziury w kierunku pola, o tyle „ujemna energia dziury” jest w rzeczywistości dodatnią energią kinetyczną całego układu.,

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
Dziury i efekt Halla

Interesującym przyczynkiem do dyskusji na temat czym właściwie jest dziura jest analiza efektu Halla. Zmiana znaku napięcia Halla w zależności od tego czy nośnikami prądu są elektrony czy dziury dowodzi do istnienia dodatnich nośników prądu.

Przypomnijmy pokrótce najprostszą teorię zjawiska Halla. Rozważamy materiał w którym płynie prąd elektryczny. Zakładamy, dla uproszczenia, że płynie on w kierunku x. Jeśli prostopadle do kierunku przepływu prądu ( powiedzmy w kierunku y) działać będzie pole magnetyczne o natężeniu Hy (patrz rys. IX-5) to poruszające się w krysztale ładunki , niezależnie od ich znaku, odchylane będą w kierunku z. Siła , która jest odpowiedzialna za ruch ładunków w kierunku z jest siłą Lorentza daną wzorem

0x01 graphic
(IX-7)

gdzie c jest prędkością światła w próżni. Dodatkowe przesunięcie poruszających się nośników prądu pod wpływem zewnętrznego pola magnetycznego powoduje gromadzenie się ładunków z jednej strony materiału. Pojawia się pole elektryczne, 0x01 graphic
, którego oddziaływanie będzie równoważyło siłę Lorentza (IX-7). W warunkach równowagi siła elektryczna jest równa sile magnetycznej, stąd otrzymujemy:

0x01 graphic
0x01 graphic
(IX-8)

Prędkość w kierunku x jest prędkością unoszenia nośników. Wykorzystując model Drude'go ( VII-33) możemy uzależnić ją od zewnętrznego pola elektrycznego wywołującego przepływ prądu, 0x01 graphic

0x01 graphic
(IX-9)

We wzorze (IX-9) 0x01 graphic
średnim czasem pomiędzy dwoma zderzeniami nośników. Podstawiając (IX-9) do (IX-8) otrzymujemy :

0x01 graphic
(IX-10)

Korzystając następnie z faktu, że 0x01 graphic
, gdzie 0x01 graphic
jest gęstością prądu a ruchliwość nośników dana jest wzorem 0x01 graphic
, otrzymuje się następującą zależność pomiędzy natężeniem pola Halla , 0x01 graphic
, a polem magnetycznym 0x01 graphic
,

0x01 graphic
(IX-11)

W powyższych wzorach n jest gęstością nośników prądu. Stała występująca we wzorze (IX-11), 0x01 graphic
nosi nazwę stałej Halla. Ponieważ zależy ona od ładunku nośników jest ona dodatnia dla dziur i ujemna dla elektronów. Odpowiada to przeciwnym polaryzacjom materiału zależnie od tego czy nośnikami prądu są dziury czy elektrony.

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
Hz

Fz Fz

0x08 graphic
0x08 graphic
_ +

0x08 graphic
0x01 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x01 graphic
0x01 graphic

Wzbudzenie nośników prądu.

Cechą charakterystyczną wszystkich materiałów półprzewodnikowych jest to, że jeśli nie są domieszkowane to w temperaturze 0 K wszystkie stany w pasmie walencyjnym są zajęte przez elektrony, zaś wszystkie stany w pasmie przewodnictwa są puste. Wynika stąd, że w przypadku braku wzbudzenia elektronów półprzewodniki są na ogół dobrymi izolatorami. Z drugiej strony nawet niewielkie wzbudzenie, polegające na kreacji swobodnych elektronów w pasmie przewodnictwa i dziur w pasmie walencyjnym powoduje wzrost ich przewodnictwa o kilka rzędów wielkości. Właściwość ta jest wykorzystywana w szeregu urządzeniach półprzewodnikowych.

Wspomnieć należy o dwóch podstawowych czynnikach wpływających na obsadzenie stanów w półprzewodnikach. Pierwszym z nich jest temperatura, drugim promieniowanie elektromagnetyczne. W warunkach równowagi termodynamicznej termiczna generacja nośników prądu jest wynikiem zależności funkcji rozkładu Fermiego od temperatury. Proces ten zostanie omówiony bardziej szczegółowo w następnym paragrafie.

Obecnie skoncentrujmy się na analizie procesu optycznego wzbudzenia par elektron- dziura. W wyniku absorpcji fotonu elektron przechodzi do wyższego stanu energetycznego, w praktyce na ogół przeniesiony zostaje do pasma przewodnictwa, pozostawiając po sobie dziurę w paśmie walencyjnym. Zjawisko to nosi nazwę zjawiska fotoelektrycznego wewnętrznego i opisywane jest przez układ równań wynikających z zasad zachowania energii i pędu.

0x01 graphic
(IX-12)

0x01 graphic
(IX-13)

We wzorach (IX-12) i (IX-13) Ω jest częstością fotonu a kf jego wektorem falowym.

Zasada zachowania pędu ( równanie (IX-13)) zasługuje na szczególną uwagę. Wektor falowy fotonu którego wartość bezwzględna równa 0x01 graphic
dla światła widzialnego lub bliskiej podczerwieni jest bardzo mały w porównaniu z wektorem sieci odwrotnej. Wobec powyższego warunek (IX-13) powoduje , że wektory 0x01 graphic
i0x01 graphic
różnią się bardzo niewiele. Z drugiej strony 0x01 graphic
jak i0x01 graphic
powinny leżeć w pobliżu punktów w przestrzeni odwrotnej odpowiadającym minimum pasma walencyjnego i wierzchołkowi pasma przewodnictwa.

Warunek ten jest łatwo spełniony gdy minimum pasma przewodnictwa znajduje się w tym samym miejscu w pierwszej strefie Brillouina co wierzchołek pasma walencyjnego (patrz rysunek IX-6a). Półprzewodnik taki nazywamy półprzewodnikiem o przerwie prostej. Prostą przerwę energetyczną posiada wiele materiałów półprzewodnikowych. Między innymi prostą przerwę ma arsenek galu (GaAs) oraz siarczki ( np. ZnS ), tellurki (np. CdTe) i selenki ( np. ZnSe) .

Wiele materiałów posiada jednak bardziej skomplikowaną strukturę energetyczną, gdzie minimum pasma przewodnictwa i wierzchołek pasma walencyjnego nie pokrywają się. Takie materiały to między innymi krzem i german , których pasma energetyczne przedstawione są na rysunku VIII-5. Do spełnienia zasady zachowania pędu konieczny jest udział fononu optycznego, który posiadając stosunkowo niewielką energię może być scharakteryzowany przez dużą wartość pędu. Zasady zachowania opisywane będą teraz przez równania

0x01 graphic
(IX-14)

0x01 graphic
(IX-15)

Gdzie ω jest częstością fononu a Kfon jego wektorem falowym. Mówimy ,że półprzewodniki tego typu mają przerwę skośną. Zasada w procesie absorpcji fotonu jest przedstawiona na rysunku IX-6b.

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Fakt , że w materiałach o przerwie skośnej absorpcja i emisja fotonu wymaga dodatkowo udziału fononu optycznego powoduje, że procesy te są znacznie mniej prawdopodobne niż absorpcja i emisja w materiałach o przerwie prostej. Zjawisko generacji par elektron -dziura przez fotony ( zjawisko fotoelektryczne wewnętrzne) wykorzystywane jest w fotoopornikach. Bardziej zaawansowane urządzenia wykorzystujące wewnętrzny efekt fotoelektryczny to fotodiody i fototranzystory.

Półprzewodnik samoistny w równowadze termodynamicznej - prawo działania mas.

Tak jak i w przypadku metalu w półprzewodniku prawdopodobieństwo ,że dany stan jest obsadzony przez elektron opisywane jest przez funkcję rozkładu Fermiego.

0x01 graphic
(IX-16)

0x08 graphic
gdzie μ jest potencjałem chemicznym, który w fizyce półprzewodników nazywany jest poziomem Fermiego. Nietrudno przewidzieć ,że ponieważ w zerowej temperaturze pasmo walencyjne jest całkowicie zapełnione a pasmo przewodnictwa zupełnie puste, poziom Fermiego powinien znajdować się w przerwie energetycznej.

0x08 graphic

0x08 graphic

Znając gęstości stanów w pasmie walencyjnym i pasmie przewodnictwa można obliczyć ilość elektronów i dziur w materiale.

0x01 graphic
(IX_17)

0x01 graphic
(IX-18)

Prawdopodobieństwo pojawienia się dziury w pasmie walencyjnym, 0x01 graphic
, jest równe prawdopodobieństwu , że dany stan jest pusty i wynosi

0x01 graphic
(IX-19)

Dla typowych półprzewodników przerwa energetyczna wynosi kilka eV. Wobec tego energia Fermiego leży wystarczająco głęboko w przerwie energetycznej aby, dla temperatur o wartościach w granicach temperatury pokojowej i niższych, spełniona była relacja 0x01 graphic
. Prowadzi to następujących przybliżonych równości:

0x01 graphic
(IX-20)

i

0x01 graphic
(IX-21)

Podstawiając (IX-20) i (IX-21) odpowiednio do wzorów (IX-17) i (IX-18) otrzymujemy

0x01 graphic
(IX-22)

0x01 graphic
(IX-23)

Mnożąc stronami równania (IX-22) i (IX-23) otrzymamy

0x01 graphic
(IX-24)

Zauważamy, że iloczyn gęstości elektronów i dziur zależy od szerokości przerwy energetycznej, temperatury i gęstości stanów w pasmach, nie zależy zaś od położenia poziomu Fermiego .

W półprzewodniku samoistnym ilość elektronów w pasmie przewodnictwa musi być równa ilości elektronów w pasmie walencyjnym. Wykorzystanie zależności 0x01 graphic
( wzory IX-22) i (IX-23)) pozwala na obliczenie energii Fermiego. Relacja

0x01 graphic
(IX-25)

prowadzi do następującej zależności :

0x01 graphic
(IX-26)

Widzimy, że w niskich temperaturach, w półprzewodnikach samoistnych poziom Fermiego znajduje się w przybliżeniu w połowie przerwy energetycznej.

Obliczanie całek z gęstości stanów w przypadku rzeczywistych półprzewodników jest sprawą dość skomplikowaną. Na ogół mamy bowiem do czynienia z kilkoma pasmami przewodnictwa i kilkoma pasmami walencyjnymi. ( Patrz rys. VIII-5). Jednakowosz w wielu przypadkach , szczególnie w niskich temperaturach możemy uwzględnić tylko jedno najniższe pasmo przewodnictwa i jedno najwyższe pasmo walencyjne. W przybliżenia masy efektywnej można przyjąć ,że w pasmach mamy do czynienia z gazem Fermiego elektronów i dziur, gdzie poszczególne nośniki prądu mają odpowiednie masy 0x01 graphic
i 0x01 graphic
. Przy takim założeniu gęstości stanów w pasmach równają się odpowiednio ( aby wyprowadzić poniższe wzory patrz wyprowadzenie relacji (VII-17))

0x01 graphic
(IX-27)

0x01 graphic
(IX-28)

W przypadku elektronów energie liczy się o dna pasma przewodnictwa w kierunku dodatnich energii, w przypadku dziur od wierzchołka pasma walencyjnego w kierunku ujemnych energii. Dlatego też dla dziur bierzemy bezwzględną wartość energii. Po podstawieniu relacji (IX-27) i (IX-28) do równości (IX-22) i (IX-23) otrzymujemy.

0x01 graphic
(IX-29)

0x01 graphic
(IX-30)

Jeśli korzysta się z przybliżenia masy efektywnej również relacje (IX-24) i (IX-26) ulegną znacznemu uproszczeniu i będą miały postać:

0x01 graphic
(IX-31)

0x01 graphic
(IX-32)

Równanie (IX- 31) nosi nazwę prawa działania mas. Pozwala ono na otrzymanie zależności koncentracji nośników od temperatury, w półprzewodniku samoistnym

0x01 graphic
(IX-33)

Widać ,że koncentracja nośników w pasmie zmienia się eksponencjalnie z temperaturą.

Na koniec warto zauważyć , że prawo działania mas ( równanie (IX-25) lub w przybliżonej postaci równanie (IX-31)) jest zupełnie ogólne i dlatego jest słuszne również w przypadku półprzewodników domieszkowych.

Zależność przewodnictwa elektrycznego od temperatury.

Korzystając z modelu Drude'go możemy znaleźć policzyć wartość przewodnictwa właściwego półprzewodników.

0x01 graphic
( IX-34)

We wzorze (IX-34) przez q oznaczono ładunek ( indeks e- dla elektronu, h- dla dziury ) , 0x01 graphic
i 0x01 graphic
są ruchliwościami dziur i elektronów. Ruchliwość definiuje się jako stosunek prędkości przesunięcia w polu elektrycznym do natężenia tego pola. Powinna mieć więc wartość dodatnią w przypadku dziur i ujemną w przypadku elektronów. Zależność znaku ruchliwości rodzaju nośników uwzględniano przy wyprowadzeniu stałej Halla. Również wzór (IX-34) jest poprawny jeśli uwzględni się znaki ruchliwości i ładunków nośników. Na ogół jednak przy podawaniu wartości liczbowych zaniedbuje się znak i przyjmuje się że ruchliwość dziur i elektronów ma wartości dodatnie.

Ze wzoru (IX-34) widać , że przewodnictwo samoistne silnie rośnie z temperaturą. Zależność przewodnictwa od temperatury dla modelowego półprzewodnika o przerwie energetycznej równej 1 eV i równych masach efektywnych elektronów i dziur została przedstawiona na rysunku IX-8. Wartości przewodnictwa zostały znormalizowane do wartości w przewodnictwa w temperaturze 300K. Widać ,że w zakresie od 100 (1/T=0.01) do 500K ( 1/T=0.002) wartość przewodnictwa typowego półprzewodnika zmienia się o kilkadziesiąt rzędów wielkości.

Zmianę przewodnictwa wywołaną przez termiczne wzbudzenie par elektron -dziura wykorzystuje się w termistorach i termoopornikach

0x08 graphic
0x08 graphic

Procesy rekombinacji nośników , ekscytony.

Wyobraźmy sobie półprzewodnik samoistny, w którym zostały wzbudzone pary elektron -dziura. Jeśli pary zostały wzbudzone w procesie absorpcji światła układ taki nie jest w równowadze termodynamicznej. Elektrony i dziury będą traciły swoją energię kinetyczną , aż znajdą się odpowiednio na dnie pasma przewodnictwa i na wierzchołku pasma walencyjnego. Następnie nastąpi proces rekombinacji pary elektron -dziura połączony z emisją fotonu ( w przypadku półprzewodników o przerwie prostej ) lub fotonu i fononu w przypadku półprzewodników o przerwie skośnej. Zasada zachowania energii prowadzi do równań

0x01 graphic
(IX-35)

dla półprzewodników o przerwie prostej i

0x01 graphic
(IX-36)

dla półprzewodników o przerwie skośnej. 0x01 graphic
i 0x01 graphic
są częstotliwościami fotonu i fononu. Jak widać proces emisji jest odwrotny do procesu absorpcji przedstawionego na rysunku IX-6.

W realnym półprzewodniku prawdopodobna jest również rekombinacja bezpromienista , która odbywa się na powierzchni materiału lub z udziałem naturalnych defektów sieci krystalicznej. Procesami bezpromienistymi nie będziemy się tu zajmować .

Obserwując fotoluminescencję półprzewodników o przewie prostej zauważono, że często energia emitowanego fotonu jest nieco mniejsza niż energia przerwy energetycznej. Spowodowane jest istnieniem stanów związanych elektronów i dziur tzw. ekscytonów.

Zjawisko ekscytonu wynika z istnienia przyciągania elektrostatycznego pomiędzy swobodnymi elektronami z pasma przewodnictwa a swobodnymi dziurami z pasma walencyjnego. Rozważmy problem ekscytonu w sposób klasyczny. Potencjał elektrostatyczny układu elektronu znajdującego się w położeniu re i dziury w położeniu rh równa się 0x01 graphic
. Energia kinetyczna wynosi odpowiednio 0x01 graphic
+ 0x01 graphic
. Dwie kropli nad symbolem oznaczają drugą pochodną po czasie. Całkowita energia układu jest sumą energii kinetycznej i potencjalnej . Możemy wprowadzić nowe zmienne 0x01 graphic
i 0x01 graphic
Patrz ( rys (IX-9).

Rys IX-9 Układ elektron -dziura

rh -re

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
e środek masy h

re R

rh

R jest współrzędną środka masy układu dziura elektron. Otrzymamy wówczas:

0x01 graphic
(IX-37)

gdzie M jest masą całkowitą układu 0x01 graphic
a 0x01 graphic
masą efektywną pary elektron dziura .0x01 graphic
. Pojęcie masy efektywnej jest w tym przypadku użyte znaczeniu mechanicznym jako efektywna masa dwóch cząstek. Jak widać w równaniu (IX-37) dokonano separacji zmiennych , w związku z czym możemy rozpatrywać oddzielnie energie kinetyczną 0x01 graphic
poruszającego się w przestrzeni ekscytonu jako całości i jego energię wewnętrzną

0x01 graphic
. (IX- 38)

Przechodząc do opisu kwantowego wprowadzamy następujący hamiltonian ekscytonu

0x01 graphic
(IX-39)

Jak widać układ elektron -dziura w półprzewodniku jest formalnie identyczny z pozytonium ( układ związany elektron-pozyton) . Tak jak i w przypadku pozytonium układ krążących wokół wspólnego środka masy dziury i elektronu ma stany związane o energiach ( poniższy wzór otrzymać można w oparciu o kwantyzacje orbitalnego momentu pędu - analogicznie jak to się robi w modelu atomu wodoru Bohra) :

0x01 graphic
(IX-40)

gdzie n jest główną liczbą kwantową. W równaniu (IX-40) wykorzystano zależność, że 0x01 graphic
. 0x01 graphic
jest stałą Rydberg . 0x01 graphic
jest masą „efektywną efektywną” i mówi nam ile razy masa efektywna pary elektron dziura różni się od masy efektywnej pozytonium. Wstawiając typowe wartości mas efektywnych nośników prądu 0x01 graphic
oraz stałej dielektrycznej 0x01 graphic
otrzymujemy 0x01 graphic
. W realnych półprzewodnikach masa efektywna dziur jest na ogół znacznie większa niż masa efektywna elektronu , dlatego też energia wiązania ekscytonu również jest większa. Proces rekombinacji pary elektron - dziura z udziałem ekscytonu jest znacznie bardziej prawdopodobny niż bezpośrednia rekombinacja swobodnych nośników. Przebieg obu procesów ilustrowany jest na rysunku IX- 10

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
Eeksc

0x01 graphic
0x01 graphic

Eg

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Możemy obliczyć promień ekscytonu. W modelu Bohra będzie on równy promieniowi pierwszej orbity Bohra układu dziury i elektronu krążących wokół wspólnego środka masy. W naszym przypadku

0x01 graphic
(IX-41)

Dla typowych wartości stałej dielektrycznej i mas nośników w paśmie będzie on równy ok. 100 Å.

6

12

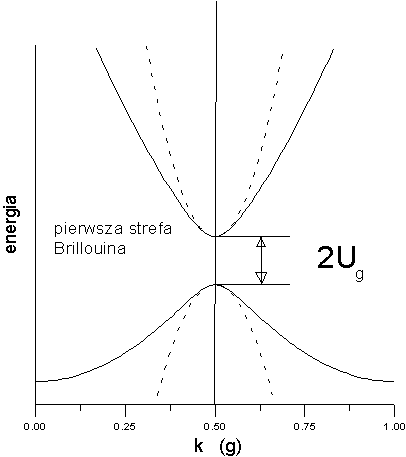

Rys. IX- 1. Pasma energetyczne. Liniami przerywanymi zaznaczono przybliżoną paraboliczną zależność energii od wektora falowego.

Rys IX-3 Przedstawienie ruchu dziury w przybliżeniu ciasnego wiązania . Dziurę - brak elektronu przedstawiono jako posty okrąg.

Fig IX-5. Pod wpływem pola elektrycznego 0x01 graphic
elektrony i dziury poruszają się w przeciwnych kierunkach . To powoduje , że pole magnetyczne 0x01 graphic
odchylać je będzie w tę samą stronę . Dlatego polaryzacja materiału i pole elektryczne Halla ,0x01 graphic
będzie miało w przypadku dziur i elektronów przeciwne zwroty.

Rys IX. -6 Absorpcja w półprzewodniku(a) o przerwie prostej, (b) o przerwie skośnej.

Wartości wektora falowego fotonu oraz wektorów falowych elektronu i dziury są znikome w porównaniu z wektorem 0x01 graphic
oraz wektorem falowym fononu i dlatego można je pominąć .

a

b

0x01 graphic

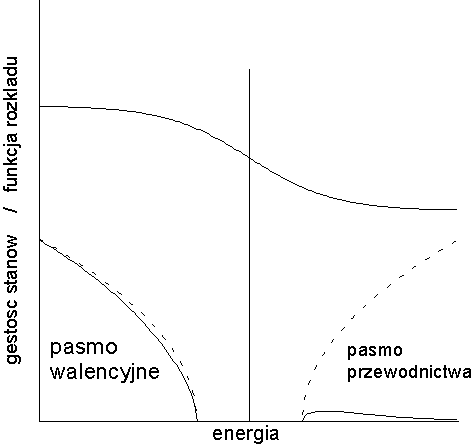

Fig IX-7 Rozkład gęstości stanów D(E) -krzywe przerywane i gęstości obsadzenia, D(E)f(E)- krzywe ciągłe, w półprzewodniku samoistnym. Powyżej przedstawiona jest Funkcja Fermiego

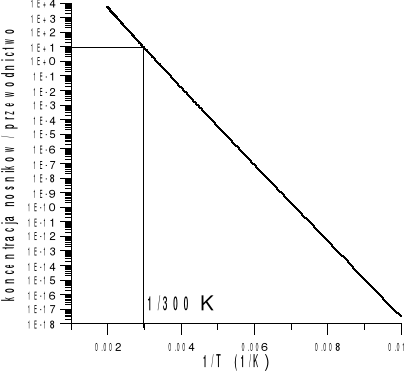

Rys. (IX-8). Zależność przewodnictwa półprzewodnika samoistnego od odwrotności temperatury. Na wykresie zaznaczono temperaturę pokojową

( 300K)

Poziom Fermiego

0x01 graphic

0x01 graphic

Rys . IX-4 Kinetyka dziury w pasmie walencyjnym

0x01 graphic

Rys IX-2

Rys .IX-10 Rekombinacja promienista swobodnych nośników oraz z udziałem ekscytonu.

Pasmo przewodnictwa

Pasmo walencyjne



Wyszukiwarka

Podobne podstrony:
wyklad10, Zootechnika, Podstawy prawa
Wyklad13a, Zootechnika, Podstawy prawa
Wyklad12, Zootechnika, Podstawy prawa
wyklad11, Zootechnika, Podstawy prawa
wyklad9-1, Zootechnika, Podstawy prawa
wyklad3, Zootechnika, Podstawy prawa
wyklad5, Zootechnika, Podstawy prawa
Wykłady i ćwiczenia, Podstawowe prawa rachunku zdań, średniowieczne, ciąg dalszy
polityka karania-notatka na wykład, konwersatorium z podstaw prawa karnego
Ochrona konsumenta - wykłady I, towaroznawstwo, podstawy prawa
pdf wykład 02 budowa materii, podstawowe prawa chemiczne 2014
07 Sytka, semestr I, Podstawy Prawa, Wykłady I semestr, egzamin, egzamin
zestawy z prawa z odpowiedziami, semestr I, Podstawy Prawa, Wykłady I semestr, prawo, prawo, podstaw
02 Gelo ++, semestr I, Podstawy Prawa, Wykłady I semestr, egzamin, egzamin
Podstawy prawa wykład1

więcej podobnych podstron
