Modelowanie pól za pomocą programu komputerowego Quick Field, Elektrotechnika


Politechnika Lubelska

W Lublinie

Laboratorium Elektryczne

Ćwiczenie nr 5b,c

Anna Płaska

Andrzej Wasiuk

Dariusz Witczak

Semestr IV

Grupa ED 4.5

Rok akademicki

1998/99

Temat ćwiczenia: Modelowanie pól za pomocą programu komputerowego Quick Field

Data wykonania:

1999-03-17

Ocena:

  1. Pole przepływowe w kablu koncentrycznym.

Dla kabla koncentrycznego wyznaczyliśmy

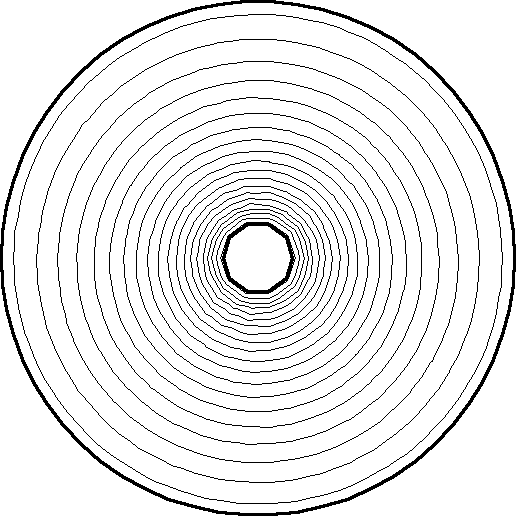

  1. rozkład linii ekwipotencjalnych

0x01 graphic

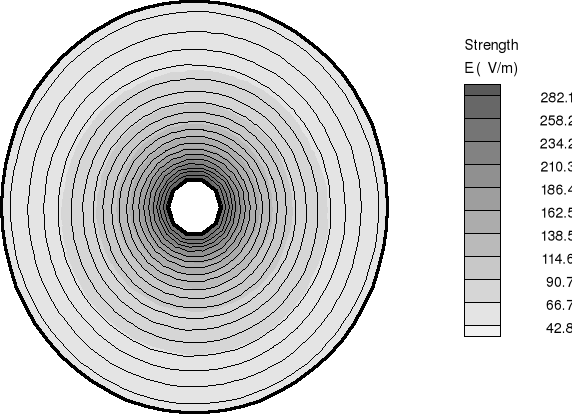

b) mapa natęzenia pola elektrycznego

0x01 graphic

c) rozkład linii ekwipotencjalnych i mapa natęzenia pola elektrycznego

0x01 graphic

d) sprawdzenie prawa Gaussa przy całkowaniu po powierzchniach brył po polach które pokazane są na poniższym rysunku:

0x01 graphic

Q1=3,223*10-12C

Q2=8,802*10-10C

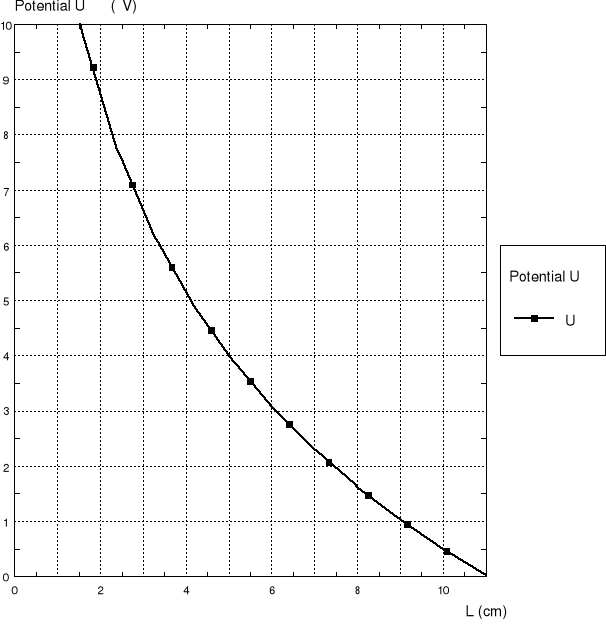

e) Wykres zależności potencjału od promienia dla kabla koncentrycznego.

0x01 graphic

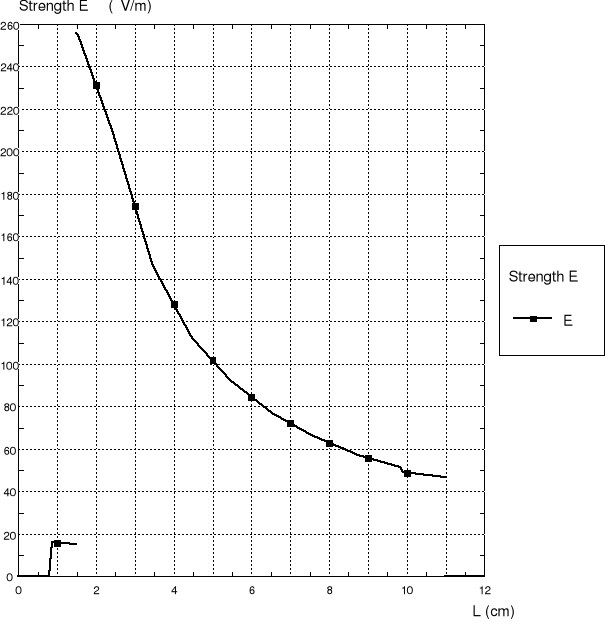

Wykres zależności natężenia pola elektrycznego od promienia dla kabla koncentrycznego.

0x01 graphic

f) Pojemność kabla koncentrycznego na jednostkę długości wynosi:

Napięcie U=10V

-dla powierzchni 1: C= q/U = 3,223*10-12/10 = 0,322pF/m

-dla powierzchni 2: C= q/U=8,802*10-10C /10 =88,02pF/m

  1. Pole przepływowe w układzie walcowym

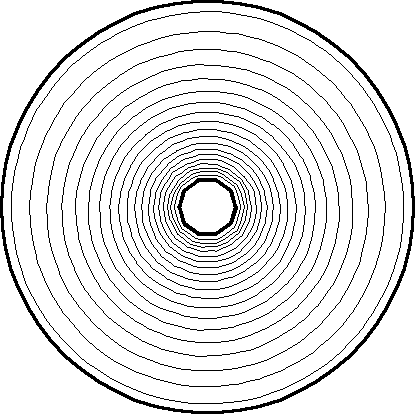

a) rozkład linii ekwipotencjalnych

0x01 graphic

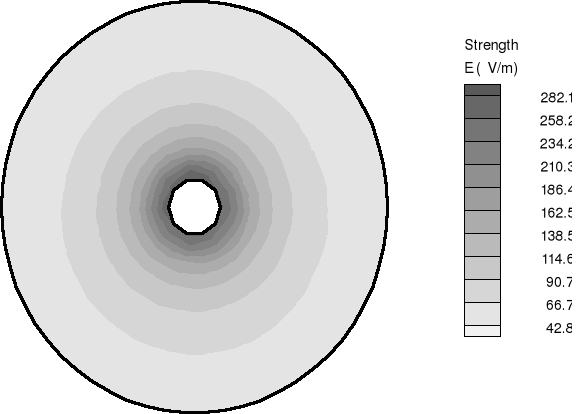

b) mapa natęzenia pola elektrycznego

0x01 graphic

c) rozkład linii ekwipotencjalnych i mapa natęzenia pola elektrycznego

0x01 graphic

d) mapa i obraz wektorów gęstości prądu

0x01 graphic

0x08 graphic

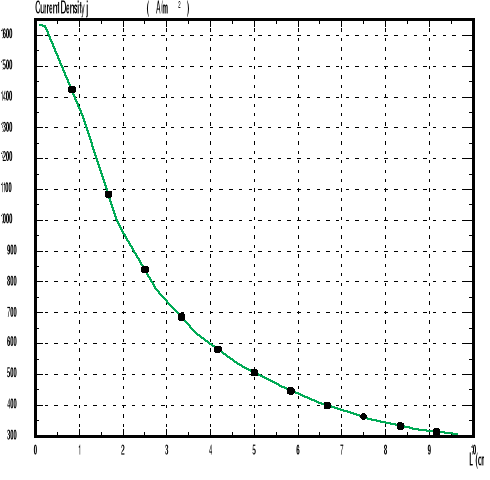

e) rozkład gęstości prądu i potencjału wzdłuż promienia

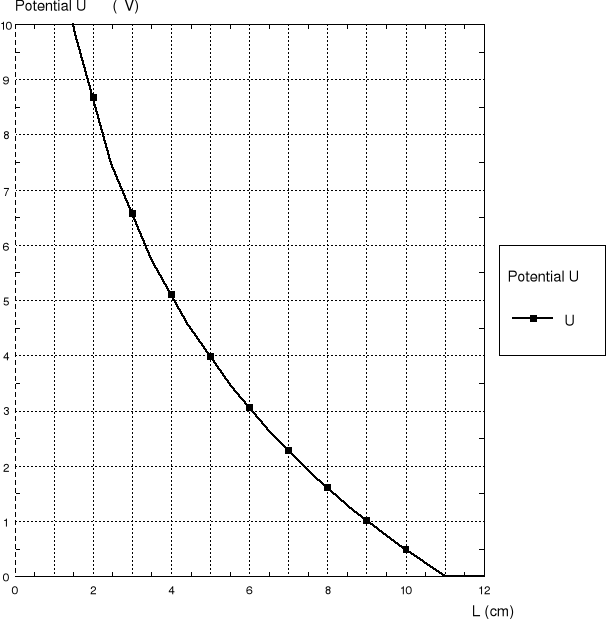

Wykres zależności potencjału od odległości w układzie walcowym.

0x01 graphic

f) Sprawdzamy I prawo Kirchoffa 0x01 graphic
po powierzchni 1: I=0,02075A

0x01 graphic

g) Obliczamy wartość prądu płynącego między elektrodami 0x01 graphic
całkując po powierzchni 2.

I= 197,37A

Dla porównania wartość prądu obliczona z pomiarów analitycznych wyniosła

I=(1000/0,132)*0,026=196,96A

h) Obliczam rezystancję przejścia (na jednostkę długości) na podstawie obliczonego prądu i wartości napięcia między elektrodami U=10V.

R1=U/J=10V/197,37A=50mΩ

i) sprawdzić zależność: RC=ερ

Mamy dane: R=0.050Ω

C2=88,02pF/m - dla powierzchni 2

ε=8.855*10-12 F/m

ρ=0.157 Ω*m.

RC=ερ

0,050Ω*88,02pF=8.855*10-12 F/m* 0.157 Ω*m.

1,401*10-121,389*10-12 - równość jest spełniona.

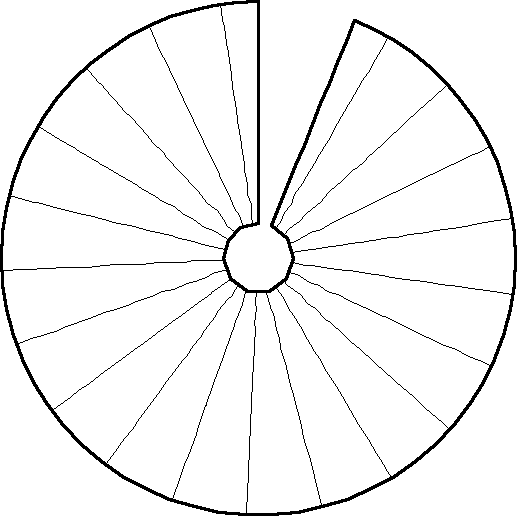

3. Wyznaczenie linii sił pola w układzie walcowym metodą zadania odwrotnego

a) rozkład linii ekwipotencjalnych

0x01 graphic

  1. Pole przepływowe w przewodzie o zmiennym przekroju.

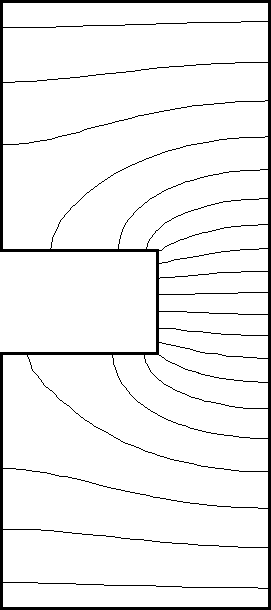

a) rozkład linni ekwipotencjalnych

0x01 graphic

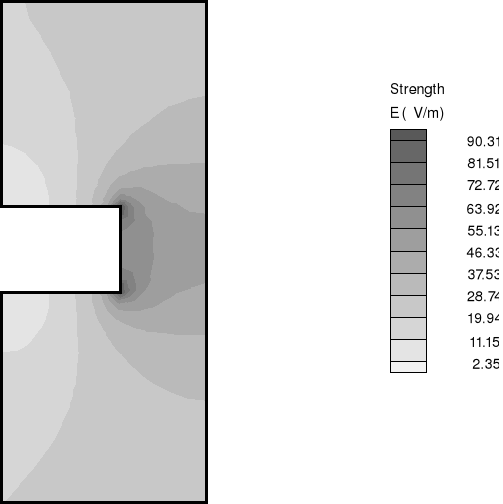

b) mapa natężenia pola elektrycznego

0x01 graphic

c) rozkład linii ekwipotencjalnych i mapa natężenia pola elektrycznego

0x01 graphic

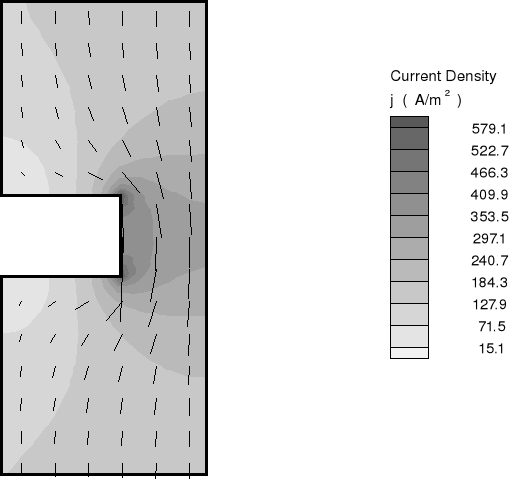

d) mapa i obraz wektorów gęstości prądu

0x01 graphic

Rysunek pomocniczy, z zaznaczonymi prostymi 1,2,3,4 wykorzystywanymi w dalszych oblczeniach.

0x08 graphic

0x08 graphic

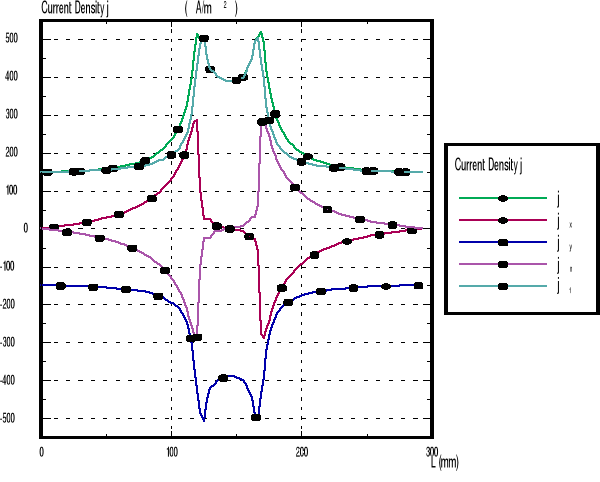

e) rozkład wektora gęstości prądu i jego składowych wzdłuż prostych 1 i 2

Wzdłuż

Prostej 1.

0x08 graphic

Wzdłuż prostej 2.

f) sprawdzenie II prawa Kirchhoffa obliczając całkę wzdłuż krzywej zamkniętej 4

dU = - 0.002719 V

g) wartość prądu w przewodzie całkując po krawędzi powierzchni 3

I = 17.582 A/m

Uwagi i wnioski dotyczące ćwiczenia

Ładunek przewodu koncentrycznego obliczony po drodze (1) wyniósł 3,223*10-12C. Wokół przewodu ładunek jest większy i jego wartość wynosi 8,802*10-10C. Z wykresu zależności potencjału od promienia wynika, że wraz z oddalaniem się do środka przewodu potencjał maleje do zera (na zerowym potencjale jest zewnętrzna warstwa przewodu). Wykres zależności natężenia pola od promienia nie jest funkcją ciągłą. Natężenie pola występuje tylko w przestrzeni między przewodem( o promieniu 1,5cm) a ekranem (przewodem o potencjale 0V). Zależność kształtem jest podobna do wykresu zależności potencjału od promienia.

W układzie walcowym zależności potencjału od odległości wyglądają tak samo jak w przewodzie koncentrycznym. Spełnione I jest prawo Kirchoffa - całka po powierzchni (1) jest równa 0,02075A, co w przybliżeniu jest równe 0. Prąd płynący między elektrodami wynosi 197,37A, co jest wartością prawie identyczną z wartością uzyskaną z pomiarów analitycznych (196,96A). Rezystancja przejścia wyniosła 50mΩ.

Pomiary wykonane za pomocą komputera potwierdziły zależność RC=ερ.

W przewodzie o zmiennym przekroju potwierdzona jest słuszność II prawa Kirchoffa - całka po krzywej (4) dU=-0,002719V, co w przybliżeniu jest równe 0.

Prąd w przewodzie jest równy 17.582A/m.
