Ćwiczenie Nr 18

Temat: Sprawdzanie amperomierzy i woltomierzy elektro-mechanicznych metodą porównawczą.

Data wykonania ćwiczenia	Podpis	Data oddania sprawozdania	Podpis

Imię i nazwisko	Nr albumu	Ocena ustna	Ocena spraw.	Ocena	Uwagi
Tomasz Janiszewski	77803
Adam Małas

Cel ćwiczenia

Poznanie metody porównawczej sprawdzania woltomierzy i amperomierzy elektromechanicznych.

Układ połączeń

Rys.1

Rys.2

Rys.3

Rys.4

Użyte przyrządy

Lp.	Symb	Przyrząd	Numer
1	Aw	Amperomierz elektromagnetyczny PE-1 prądu stałego i zmiennego kl 0,2 1,5A ; R-0,04; 500Hz,4,5H	IE1-PN-7/1-120
2	Ax1	Amperomierz magnetoelektryczny prądu stałego M12-144k kl1,5
3	Ax2	Amperomierz elektro magnetyczny prądu zmiennego TEM kl 1	IE1-PN-7/0-217
4	Vw	Woltomierz elektromagnetyczny PE-1 prądu stałego i zmiennego kl 0,2 150V R-4000;500Hz	IE1-PN-7/1-112
4	Ax1	Woltomierz magnetoelektryczny prądu stałego kl1,5
6	Ax2	Woltomierz elektro magnetyczny prądu zmiennego kl 1	I12-PN-7/0-53
7	R1	Potencjometr 315/0.63A	IE1-PN-7/1-1036
	R1	Potencjometr 2600/0.46A
	Art	Autotransformator

Wyniki pomiarów i obliczeń

Poprawkę wyznacza się ze wzoru:

gdzie: Wr - wartość rzeczywista mierzonej wielkości (przyrząd wzorcowy)

Wx - wartość wskazywana przez miernik

Zgodnie z normą przyjmujemy Wr = Ww , gdzie Ww - wskazanie miernika klasy conajmniej dwukrotnie lepszej niż klasa miernika badanego.Stąd wzór do obliczeń:

Błąd maksymalny miernika liczymy ze wzoru:

gdzie: kmax - maksymalna wartość bezwzględna poprawki;

W - górna granica zakresu pomiarowego badanego miernika.

Jeśli max gr to miernik możemy zaliczyć do odpowiedniej klasy

Klasa	0.05	0.1	0.2	0.5	1.0	1.5	2.5	5
gr	+0.05	+0.1	+0.2	+0.5	+1.0	+1.5	+2.5	+5

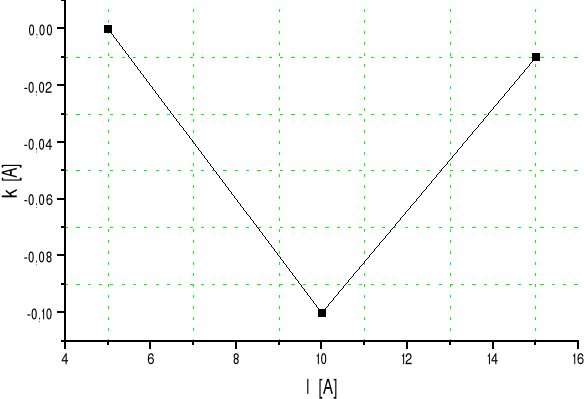

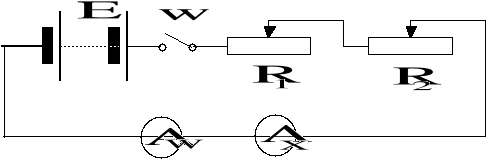

I. Sprawdzenie amperomierza prądu stałego.

Sprawdzenia dokonano w układzie z rys.1 .Ćwiczenie polegało na wyznaczeniu poprawki dla 10 kresek (wszystkich ocyfrowanych oraz pośrednich) podziałki badanego miernika .

kmax = 0.03 A max = 3 %

Przykłady obliczeń:(5) k = 0.49 - 0.5 = - 0.015

max= -0.03*100/1 = 3

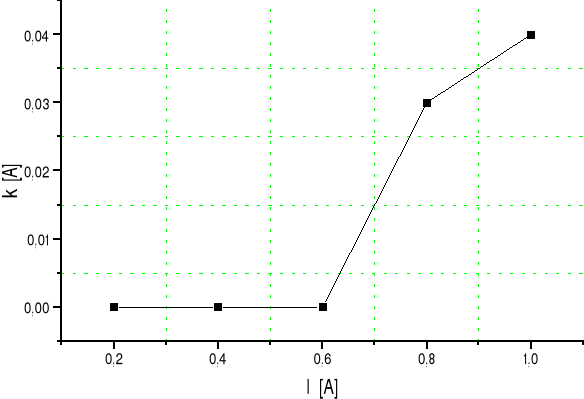

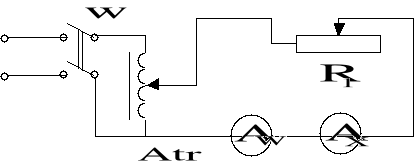

II. Sprawdzenie amperomierza prądu zmiennego.

Sprawdzenia dokonano w układzie z rys.3 .Ćwiczenie polegało na wyznaczeniu poprawki dla 10 kresek (wszystkich ocyfrowanych oraz pośrednich) podziałki badanego miernika .

kmax = 0.04 A max = 0,8 % klasa 1

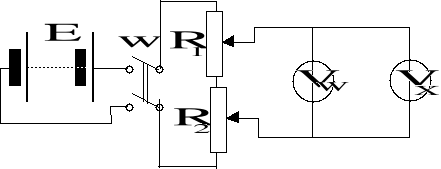

III. Sprawdzenie woltomierza prądu stałego.

Sprawdzenia dokonano w układzie z rys.2 .Ćwiczenie polegało na wyznaczeniu poprawki dla 7 kresek (wszystkich ocyfrowanych oraz pośrednich)

podziałki badanego miernika .

kmax = 0,1 V max = 1,42 % klasa 1,5

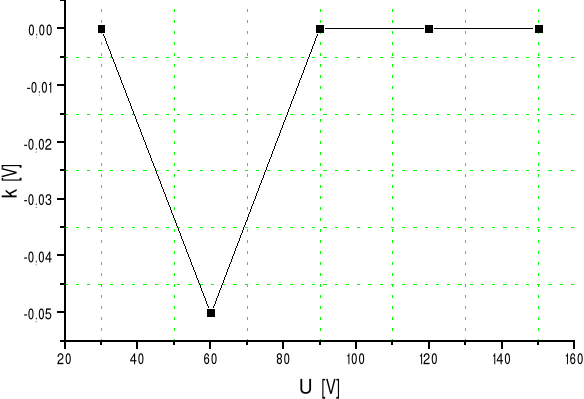

IV. Sprawdzenie woltomierza prądu zmiennego.

Sprawdzenia dokonano w układzie z rys.4 .Ćwiczenie polegało na wyznaczeniu poprawki dla 5 kresek (wszystkich ocyfrowanych oraz pośrednich) podziałki badanego miernika .

kmax = 0,05 V max = 1 % klasa 1

Uwagi i wnioski:

Z braku czasu badane przyrządy nie zostały przed pomiarem obciążone (wygrzane) przez czas określony w normie - mogło to być przyczyną zawyżania błędów.

max miernika badanego w punkcie I jest większe od wartości granicznej dla jego klasy stąd można przypuszczać ,że przyrząd ten jest uszkodzony.

Amperomierz w pk. I jest kl 1.5 gr = +1.5 max= 5(nie mieści się w klasie).

Parametry przyrządów badanych w pk II , III i IV spełniają warunki swoich klas.

---
