1.POJĘCIA PODSTAWOWE

1.1 Podaj klasyfikację elementów do wznoszenia ścian pod względem ich wielkości + przykład technologii

Elementy do wznoszenia ścian można podzielić na:

1.Element murowy jest to wyrób budowlany przeznaczony do ręcznego wznoszenia konstrukcji murowych , podział:

• drobnowymiarowe o masie kilku kilogramów - cegły pełne i drążone(ceramiczne, silikatowe), bloczki pełne, pustaki betonowe ścienne - które są układane podczas murowania jedna ręką;

• średniowymiarowe kilkunasto lub dwudziestoparokilogramowe - pustaki, bloki pełne, pustaki betonowe ścienne, bloczki z betonów specjalnych, z b. komórkowego - które są układane przy murowaniu oburącz;

• wielkowymiarowe - nadproża, prefabrykowane bloki ścienne - które są układane przez kilku murarzy lub przy użyciu sprzętu mechanicznego.

Mur jest to konstrukcja powstała z elementów murowych spojonych ręcznie zaprawą murarską na placu budowy => nie wiem jak nazwać technologie pod tytułem murarz…

2.Elementy prefabrykowane dzielimy na

• drobnowymiarowe o masie do 200kg; powierzchnia do 2m2;mogą być montowane również ręcznie;

• średniowymiarowe kilkunasto o masie od 200 do 1000kg i pow do 2m2;

• wielkowymiarowe o pow ponad 2m2 i masie ponad 1000kg;przeznaczone do montażu ciężkimi maszynami montażowymi

Elementy prefabrykowane montowane są za pomocą sprzętu montażowego

czyli maszyn głównych montażowych i pomocniczych.

1.2. Wymień podstawowe systemy konstrukcyjno-montażowe wnoszenia ścian budynków (nie tylko uprzemysłowione) i omów dwa z nich, opierając się o charakterystyki techniczne.

• System wielkoblokowy - ściany wykonywane z bloków wymagają przeważnie obustronnego wykończenia tynkiem lub okładziną; bloki jedno- lub dwuwarstwowe o dużej grubości w porównaniu z ich wysokością; charakteryzują się samostatecznością w czasie montażu, układa się je w ścianach w pozycji pionowej lub poziomej;

• System wielkopłytowy - są 3 odmiany tych ścian: nośne trójwarstwowe, samonośne, osłonowe; w poszczególnych systemach budownictwa różnią się one wymiarami, szczegółami połączeń, wykończeniem obrzeży; wielkie płyty są przeważnie wielowarstwowe, posiadają małą grubość i wymagają specjalnych urządzeń umożliwiających ich montaż; złącza ścian stanowią najsłabsze miejsca, przez które mogą przenikać woda i powietrze;

• System ścian monolitycznych;

• System szkieletowy.

1.3. Omów podział ścian ze względu na ich konstrukcję(budowę)

Ściany drewniane - wykonywane z materiałów drewnianych lub drewnopochodnych dzielimy je na:

 wieńcowe: Wieniec ściany tworzą 4 belki ułożone poziomo i połączone w narożach na zamek lub nakładkę. Przez ułożenie kilku lub kilkunastu belek nad sobą otrzymuje się ścianę wieńcową

 słupowo ryglowe: szkielet drewniany ściany składa się z kilku elementów: podwaliny spoczywającej na fundamencie, słupów zamocowanych dolnymi końcami w podwalinie i górnymi w oczapie, ryli i zastrzałów stanowiących usztywnienie całej konstrukcji ściany na działanie sił poziomych

 ściany szkieletowe z bali: oszczędniejsze rozwiązanie w porównaniu ze ścianami słupowo-ryglowymi, w których połączenia ciesielskie słupów zastąpione zostały połączeniami na gwoździe lub śruby i zamiast krawędziaków o dużych przekrojach słupy wykonuje się z bali o przekrojach od 5x10 cm do 5x25 cm.

 Ściany z elementów płytowych: są robione z elementów prefabrykowanych, płytowych wykonanych drewna bądź z materiałów drewnopochodnych

Ściany murowane: ściany murowane wznosi się z drobnych elementów prostopadłościennych lub o zbliżonym kształcie, tj. cegły, bloczków, pustaków ceramicznych i betonowych, kamieni

Rodzaje ścian murowanych: a/ z cegły ceramicznej z ociepleniem z zasypki z trocin, b/ z cegły i bloczków gazobetonowych c/ z pustaków szczelinowych

Ściany wznoszone w systemach konstrukcyjno-technologicznych: w uprzemysłowionych systemach konstrukcyjno-montażowych ściany budynków wykonywane są z takich typów elementów wielkowymiarowych, jak:

 Elementy wielkoblokowe: Prefabrykowany duży element konstrukcyjny, obecnie stosowane w ograniczonym zakresie.

 Elementy wielkopłytowe: Prefabrykowany duży element konstrukcyjny, stosowany do wykonywania ścian zewn. lub wew. nośnych budynku (przeważnie mieszkaniowego)

 Ściany monolityczne: Są wykonywane najczęściej z betonu lekkiego lub betonu o lżejszym kruszywie

Albo też taka wersja

Podział ze względu na budowę ściany to podział ze względu na ilość warstw ściany, oraz na funkcję poszczególnych warstw.

 ściany jednowarstwowe - zbudowane z jednej warstwy nośnej (konstrukcyjnej), która powinna też spełniać rolę termoizolatora, bez ocieplenia, otynkowane z zewnątrz (powinny być);

przykład rozwiązania ściany jednowartswowej

 ściany dwuwarstwowe - warstwa nośna + warstwa ocieplenia (np. styropian lub wełna mineralna) pokryta tynkiem;

przykład rozwiązania

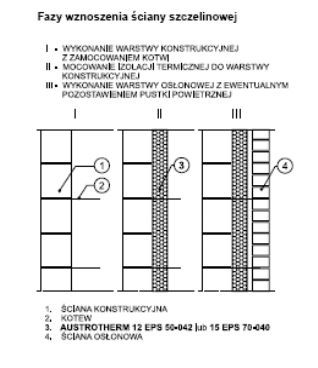

 ściany trójwarstwowe (szczelinowe) - warstwa nośna + ocieplenie (np. wełna mineralna umocowana do ściany nośnej za pomocą kotew) + warstwa osłonowa (np. klinkier) umocowana na kotwach do nośnej - ściany te mogą być wykonane również w technice szczelinowej, gdzie pozostawia się pustą szczelinę między warstwą izolacji a warstwą osłonową.

Konstrukcja szachulcowa (mur pruski)

Tradycyjna konstrukcja ryglowa szachulcowa jest ustrojem szkieletowym, w którym konstrukcję nośną stanowi szkielet drewniany - początkowo z drewna dębowego, później również z drewna iglastego. Przestrzeń między elementami szkieletu jest wypełniona materiałem niekonstrukcyjnym, jak mieszanina słomy, gliny i odpadów drzewnych, bądź też cegłą. Wypełnienie pełni funkcję stabilizującą i usztywniającą.
W strefie poza elementami nośnymi są sytuowane otwory drzwiowe i okienne. Głównymi elementami szkieletu nośnego są belki poziome - podwaliny i oczepy, między którymi są rozpięte belki pionowe - słupy. Dla przejęcia sił poziomych są konieczne skratowania, tworzące nieodkształcalne pola trójkątne.

1.4 Ścianę charakteryzuje:

współczynnik przenikania ciepła U (izolacyjność termiczna), wsp. λ (chyba nie trzeba bo to jest dla materiału a nie ściany), nośność (wytrzymałość na ściskanie), izolacyjność akustyczna [dB] (dla ścian działowych i w bud wielorodzinnym), masa powierzchniowa / masa objętościowa (różnie podają), grubość

ściana z pustaków Max ocieplona met. lekką

	λ [W/(mK)]	Grubość [cm]	Masa obj. [kg/m^3]	U przegrody [W/(m^2K)]
Tynk wew	0.7	1.5	1700	0.30
Mur pust. Max	0.43	29	1100
Styropian	0.040	10	20
Tynk cinkowar.	0.80	0.5	1800

Ściana bloczków keramzytobetonowych klasy 110

	λ [W/(mK)]	Grubość [cm]	Masa obj. [kg/m^3]	U przegrody [W/(m^2K)]
Tynk wew	0.7	1.5	1700	0.30
bloczki	0.46	42	1100
Styropian	0.040	9	20
Tynk cinkowar.	0.80	0.5	1800

1.6 Omów el. drobnowymiarowe używane do wznoszenia ścian murowanych ze szczególnym uwzględnieniem ich konstrukcji i materiałów z jakich są te el. są wykonane.

Ceramika:

Cegła pełna, cegła dziurawka, cegła kratówka K1 wszystkie wymiary: 250x65x120mm

Kratówka K2 (wys. 14cm), K3 (wys. 220cm) podstawa i pustki te same co K1

Pustaki z ceramiki/ceramiki poryzowanej:

Max 220 (288x188/188 mm ) zdjęcie w pyt. 2.7

Uni - 220 (250 x 188 x 220mm) rys →

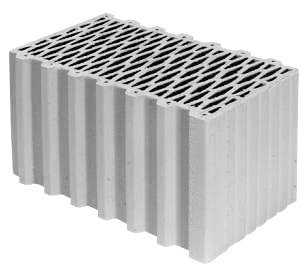

Porotherm (440 x 248 x 238 mm) przy czym moga być bardzo różne :P

Pustaki betonowe, żużlobetonowe, keramzytobetonowe itp.

Alfa - opisany w pyt 2.7

XX - (300x600x300)

Techbud - cały system z trocinobetonu rys. →

YTONG - system bloczków z betonu komórkowego (36,5 szer. x 60 dł. x 20 wys. cm)

SILKA - system bloczków wapienno piaskowych (jest kilkanaście wymiarów i żadnego podstawowego...)

1.7 Wymień podstawowe charakterystyki techniczne dla dowolnego systemu lekkich ścian osłonowych (podaj orientacyjne wielkości wraz z jednostkami).

Ściana osłonowa wentylowana z powlekanych blach fałdowych stalowych i fakturowanych płyt z wełny mineralnej:

Ściana osłonowa z płyt warstwowych PW3/A-92( nie pytajcie co tzn...)

• grubość - 135 92 mm;

• masa - 44-10 30-10 kg/m2

• zużycie stali - 9-10 0,5-10 kg/m2

• wsp przenikania ciepła - 0,72 0,6 W/m2K

• klasa odporności ogniowej - 0,5h bez klasy

• dopuszczalna wilgotność względna - 72 65 %

Więcej skrypt tabelka 3.5 strona około 202

1.8. Omów ilustrując przykładami znane Ci rozwiązania ścian szkieletowych.

Ściana szkieletowa to ściana, w której elementy konstrukcyjne oddzielone są od wypełnienia, wykonanego zazwyczaj z mniej wytrzymałego materiału.

Szkieletowa konstrukcja ściany jest połączona z graniczącymi z nią elementami i stanowi konstrukcję nośną dla okładzin. W wykonaniach specjalnych (np. jako izolacja dźwiękochłonna) można zastosować nawet dwa rzędy słupów (ściana szkieletowa podwójna) bezpośrednio obok siebie, lub z odstępem. W przedmiocie wilgotności drewna należy przestrzegać zaleceń norm. Przy okładzinie dwuwarstwowej należy uwzględnić bezpieczeństwo takiej podwójnej warstwy.

W pustej przestrzeni pomiędzy słupami można umieszczać materiały izolacji akustycznej, cieplnej i przeciwpożarowej oraz instalacje (elektryczne, sanitarne). Szczeliny dylatacyjne całej budowli powinny być uwzględnione również w słupach.

Wyróżniamy ściany o szkielecie:

- drewnianym

- żelbetowym

- stalowym

• Drewniana

• Żelbetowa

• Stalowa

1.9. Podaj w formie graficznej na przykładzie ściany warstwowej zasady wykonywania ścian z pustaków szczelinowych(usytuowanie szczelin, przewiązanie itp.)

Pustaki szczelinowe, zarówno sam materiał ceramiczny jak i szczeliny wypełnione powietrzem tworzą doskonały materiał termoizolacyjny przeznaczony do budowy przegród zewnętrznych. Pustaki te charakteryzują się też dobrym tłumieniem dźwięków. Pióro i wpust na bocznych ściankach umożliwiają murowanie ściany bez zaprawy w spoinach pionowych. Wystarczy ciepłochronna, cienkowarstwowa zaprawa w spoinach poziomych.

Pustaki szczelinowe przeznaczone do wykonywania ścian wewnętrznych nośnych, wspierających stropy i dachy, stanowiące jednocześnie przegrody wewnętrzne o doskonałych parametrach akustycznych

Usytuowanie szczelin. Drogi przepływu ciepła ściany z pustaków: a/ izolacyjnie korzystne, b/ niekorzystne.

Na rysunku pokazano metodę wiązania ze sobą poszczególnych bloczków

Rys.3.43. Najmniejsza wymagana liczba rzędów szczelin powietrznych w ścianie zewnętrznej, o współczynniku nie przekraczającym 0,75W/m2K przy wydłużonej drodze przepływu ciepła przez czerep

---
