Temat: Badanie scalonego wzmacniacza prądu stałego

Data wykonania

Podpis

  1. Cel ćwiczenia:

Celem ćwiczenia było poznanie i zbadanie (charakterystyka dynamiczna i częstotliwościowa) wzmacniacza operacyjnego MAA 501.

  1. Wyznaczenie charakterystyki dynamicznej wzmacniacza:

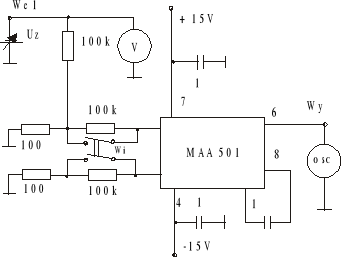

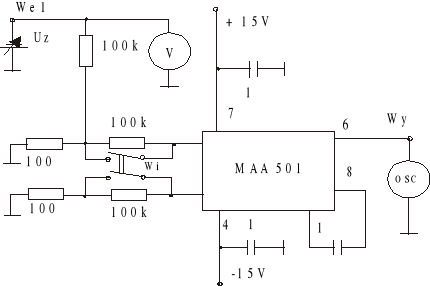

  1. układa pomiarowy:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

  1. tabelki pomiarowe:

Tabela 1 Otwarta pętla ujemnego sprzężenia zwrotnego, P2 wciśnięty

Polaryzacja nap. wejściowego dodatnia

Polaryzacja nap. wejściowego ujemna

Lp

Us

Uwy

Uwe

Lp.

Us

Uwy

Uwe

mV

V

V

mV

V

V

1

0

0

0

1

0

0

0

2

0,500

3,5

0,5

2

-0,500

-4,25

-0,5

3

0,999

7,5

1

3

-0,999

-8,5

-1

4

1,499

11

1,5

4

-1,499

-12,75

-1,5

5

1,998

12,5

2

5

-1,998

-13,75

-2

6

2,498

12,5

2,5

6

-2,498

-13,75

-2,5

7

2,997

12,5

3

7

-2,997

-13,75

-3

8

3,497

12,5

3,5

8

-3,497

-13,75

-3,5

9

3,996

12,5

4

9

-3,996

-13,75

-4

10

4,496

12,5

4,5

10

-4,496

-13,75

-4,5

11

4,995

12,5

5

11

-4,995

-13,75

-5

12

5,495

12,5

5,5

12

-5,495

-13,75

-5,5

13

5,994

12,5

6

13

-5,994

-13,75

-6

14

6,494

12,5

6,5

14

-6,494

-13,75

-6,5

15

6,993

12,5

7

15

-6,993

-13,75

-7

Tabela 2 Zamknięta pętla ujemnego sprzężenia zwrotnego, P2 wciśnięty

Polaryzacja nap. wejściowego dodatnia

Polaryzacja nap. wejściowego ujemna

Lp

Us

Uwy

Uwe

Lp.

Us

Uwy

Uwe

mV

V

V

mV

V

V

1

0

0

0

1

0

0

0

2

0,500

-0,5

0,5

2

-0,500

0,5

0,5

3

0,999

-0,75

1

3

-0,999

1

1

4

1,499

-1,1

1,5

4

-1,499

1,4

1,5

5

1,998

-1,5

2

5

-1,998

1,75

2

6

2,498

-1,75

2,5

6

-2,498

2

2,5

7

2,997

-2

3

7

-2,997

2,5

3

8

3,497

-2,5

3,5

8

-3,497

2,75

3,5

9

3,996

-2,75

4

9

-3,996

3,2

4

10

4,496

-3

4,5

10

-4,496

3,5

4,5

11

4,995

-3,5

5

11

-4,995

4

5

12

5,994

-4

6

12

-5,495

4,25

5,5

13

6,993

-4,75

7

13

-5,994

4,75

6

14

-6,494

5

6,5

15

-6,993

5,5

7

16

-7,493

5,75

7,5

Tabela 3 Otwarta pętla ujemnego sprzężenia zwrotnego, P4 wciśnięty

Polaryzacja nap. wejściowego dodatnia

Polaryzacja nap. wejściowego ujemna

Lp

Us

Uwy

Uwe

Lp.

Us

Uwy

Uwe

mV

V

V

mV

V

V

1

0

0

0

1

0

0

0

2

0,500

3,5

0,5

2

-0,500

-4,5

0,5

3

0,999

7,5

1

3

-0,999

-8,5

1

4

1,499

11,5

1,5

4

-1,499

-12

1,5

5

1,998

12,75

2

5

-1,998

-13,75

2

6

2,498

12,75

2,5

6

-2,498

-13,75

2,5

7

2,997

12,75

3

7

-2,997

-13,75

3

8

3,497

12,75

3,5

8

-3,497

-13,75

3,5

9

3,996

12,75

4

9

-3,996

-13,75

4

10

4,496

12,75

4,5

10

-4,496

-13,75

4,5

11

4,995

12,75

5

11

-4,995

-13,75

5

12

5,495

12,75

5,5

12

-5,495

-13,75

5,5

13

5,994

12,75

6

13

-5,994

-13,75

6

14

6,494

12,75

6,5

14

-6,494

-13,75

6,5

15

6,993

12,75

7

15

-6,993

-13,75

7

16

7,493

12,75

7,5

16

-7,493

-13,75

7,5

Tabela 4 Zamknięta pętla ujemnego sprzężenia zwrotnego, P4 wciśnięty

Polaryzacja nap. wejściowego dodatnia

Polaryzacja nap. wejściowego ujemna

Lp

Us

Uwy

Uwe

Lp.

Us

Uwy

Uwe

mV

V

V

mV

V

V

1

0

0

0

1

0

0

0

2

0,500

-0,5

0,5

2

-0,500

0,5

0,5

3

0,999

-0,75

1

3

-0,999

1

1

4

1,499

-1,2

1,5

4

-1,499

1,25

1,5

5

1,998

-1,5

2

5

-1,998

1,75

2

6

2,498

-1,75

2,5

6

-2,498

2

2,5

7

2,997

-2,1

3

7

-2,997

2,5

3

8

3,497

-2,5

3,5

8

-3,497

2,75

3,5

9

3,996

-2,75

4

9

-3,996

3,2

4

10

4,496

-3,25

4,5

10

-4,496

3,5

4,5

11

4,995

-3,5

5

11

-4,995

4

5

12

5,495

-4

5,5

12

-5,495

4,25

5,5

13

5,994

-4,5

6

13

-5,994

4,75

6

14

6,494

-4,75

6,5

14

-6,494

5

6,5

15

6,993

-5

7

15

-6,993

5,5

7

16

7,493

-5,5

7,5

16

-7,493

5,75

7,5

Przykładowe obliczenia:

Obliczenia przykładowe dla pierwszego pomiaru:

0x01 graphic
[mV]

0x01 graphic
mV

  1. Charakterystyki dynamiczne.

0x01 graphic

Rys. 2 Charakterystyka dynamiczna Uwy=f(Us)

(Otwarta pętla ujemnego sprzężenia zwrotnego, P2 wciśnięty, polaryzacja dodatnia i ujemna wejścia)

0x01 graphic

Rys. 3 Charakterystyka dynamiczna Uwy=f(Us)

(Zamknięta pętla ujemnego sprzężenia zwrotnego, P2 wciśnięty, polaryzacja dodatnia i ujemna wejścia)

0x01 graphic

Rys. 3 Charakterystyka dynamiczna Uwy=f(Us)

(Otwarta pętla ujemnego sprzężenia zwrotnego, P4 wciśnięty, polaryzacja dodatnia i ujemna wejścia)

0x01 graphic

Rys. 4 Charakterystyka dynamiczna Uwy=f(Us)

(Zamknięta pętla ujemnego sprzężenia zwrotnego, P4 wciśnięty, polaryzacja dodatnia i ujemna wejścia)

  1. Wyznaczanie charakterystyki częstotliwościowej wzmacniacza.

    1. 0x08 graphic

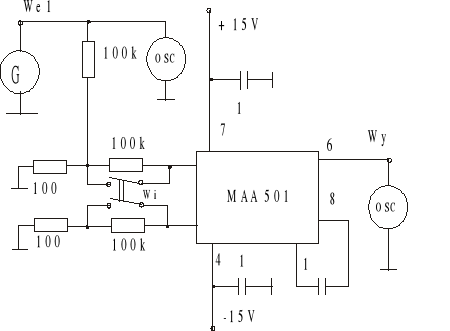

      Schemat pomiarowy

Rys. 5 Układ pomiarowy do wyznaczenia charakterystyki częstotliwościowej wzmacniacza.

    1. Tabele pomiarowe.

Tabela 5 Otwarta pętla ujemnego sprzężenia zwrotnego

P2 - wciśnięty

P4 - wciśnięty

Lp.

f

log f

U wy

Ku

Lp.

f

log f

U wy

Ku

Hz

-

V

dB

Hz

-

V

dB

1

50

1,699

9,5

99,554

1

10

1,000

10

100,000

2

60

1,778

9,5

99,554

2

50

1,699

10

100,000

3

80

1,903

9,5

99,554

3

80

1,903

8,75

98,840

4

100

2,000

9,5

99,554

4

100

2,000

8

98,062

5

200

2,301

9,5

99,554

5

200

2,301

5

93,979

6

400

2,602

9,5

99,554

6

300

2,477

4

92,041

7

800

2,903

9

99,085

7

500

2,699

3

89,542

8

1k

3,000

9

99,085

8

800

2,903

1,4

82,923

9

2k

3,301

7,5

97,501

9

1k

3,000

1,2

81,584

10

3k

3,477

6,5

96,258

10

2k

3,301

0,06

55,563

11

4k

3,602

6

95,563

11

4k

3,602

0,025

47,959

12

5k

3,699

5

93,979

12

10k

4,000

0,01

40,000

13

10k

4,000

4

92,041

13

20k

4,301

0,005

33,979

14

20k

4,301

2

86,021

15

40k

4,602

1,2

81,584

Tabela 6 Zamknięta pętla ujemnego sprzężenia zwrotnego

P2 - wciśnięty

P4 - wciśnięty

Lp.

f

log f

U wy

Ku

Lp.

f

log f

U wy

Ku

Hz

-

mV

dB

Hz

-

mV

dB

1

40

1,602

90

59,085

1

40

1,602

70

56,902

2

50

1,699

90

59,085

2

80

1,903

70

56,902

3

100

2,000

90

59,085

3

100

2,000

70

56,902

4

200

2,301

90

59,085

4

200

2,301

70

56,902

5

300

2,477

90

59,085

5

400

2,602

65

56,258

6

500

2,699

90

59,085

6

800

2,903

65

56,258

7

1k

3,000

90

59,085

7

1k

3,000

60

55,563

8

2k

3,301

90

59,085

8

2k

3,301

50

53,979

9

3k

3,477

90

59,085

9

4k

3,602

30

49,542

10

5k

3,699

85

58,588

10

8k

3,903

12

41,584

11

10k

4,000

80

58,062

11

10k

4,000

10

40,000

12

20k

4,301

80

58,062

12

20k

4,301

5

33,979

13

30k

4,477

80

58,062

13

40k

4,602

2

26,021

14

50k

4,699

70

56,902

15

100k

5,000

50

53,979

16

200k

5,301

32

50,103

17

400k

5,602

20

46,021

18

800k

5,903

12

41,584

    1. Przykładowe obliczenia.

Wzmocnienie Ku [V/V]

0x01 graphic
[V/V]

Wzmocnienie Ku [dB]

0x01 graphic
[dB]

Obliczenia przykładowe dla pierwszego pomiaru:

0x01 graphic
dB

    1. Charakterystyki częstotliwościowe.

0x01 graphic

Rys. 6 Charakterystyka częstotliwościowa w skali logarytmicznej - otwarta pętla ujemnego sprzężenia zwrotnego.

0x01 graphic

Rys. 7 Charakterystyka częstotliwościowa w skali logarytmicznej - zamknięta pętla ujemnego sprzężenia zwrotnego.

  1. Wnioski.

W ćwiczeniu należało zbadać scalony wzmacniacz prądu stałego poprzez wyznaczenie charakterystyki dynamicznej oraz częstotliwościowej wzmacniacza.

Z wyznaczonej charakterystyki dynamicznej możemy odczytać napięcie niezrównoważenia wejściowe i wyjściowe, które w naszym przypadku jest w przybliżeniu równe zero. Otrzymane charakterystyki do momentu nasycenia przebiega w przybliżeniu liniowo.

Natomiast z charakterystyki częstotliwościowej możemy odczytać m.in. szerokość pasma przenoszenia-wyznaczyć częstotliwość graniczną-które jest znacznie większe przy wciśniętym przycisku P2. Widzimy, że wraz ze wzrostem częstotliwości współczynnik wzmocnienia maleje.

Badany wzmacniacz ma duże wzmocnienie Ku dla małych częstotliwości, które wynosi do 100dB przy pętli otwartej.

Wszelkie nieprawidłowości w ćwiczeniu wynikają z niedokładności mierników i niedokładności odczytu.

μF

μF

0x01 graphic

0x01 graphic
