TELEWIZJA - wiadomości wstępne

1. Definicja telewizji - jest działem komunikacji zajmującym się przesyłaniem informacji na odległość (obrazu i dźwięku)

2. Cechy oka wykorzystane do obserwacji obrazu telewizyjnego:

• rozdzielczość oka - jest to zdolność oka do rozróżniania szczegółów w obrazie, przy większej odległości punkty zlewają się w jedną całość.

• bezwładność oka - jest wrażenie pozostające u obserwatora po zaniknięciu obrazu. Jeżeli będziemy przesyłać z odpowiednią częstotliwością obraz po obrazie to oko ludzkie nie będzie widziało przerw pomiędzy poszczególnymi obrazami.

3. Zasada przekazu i odbioru sygnału telewizyjnego.

Zasada przekazu i odbioru sygnału obrazu telewizyjnego polega na rozłożeniu takiego obrazu na linie poziome, a następnie każdą linię dzieli się na piksele. Każdy z pikseli zmienia się na odpowiadający mu sygnał elektryczny, który przesyła się w postaci fali elektromagnetycznej z anteny do odbiornika, gdzie jest on dekodowany.

1 linia p cz 5V

pb 0V
- wygaszanie

2 linia pb 0V
- wygaszanie

3 linia 0V
- wygaszanie

4 linia 0V
- wygaszanie

5 linia 5V - wygaszanie

0V

NADAWANIE I ODBIÓR SYGNAŁÓW

1. Strona nadawania

Światło padające na lampę analizującą zbudowaną z przetworników CCD wytwarza ładunek elektryczny odpowiadający całej powierzchni luminoforu. Potencjał poszczególnych pikseli jest zbierany i przesyłany do wzmacniacza, następnie do nadajnika gdzie jest modulowany i wysyłany w eter.

Układy synchro - impulsy synchronizujące i układ odchylający się odpowiedzialne są za zgranie w czasie przesyłanych pikseli.

2. Strona odbiorcza

Sygnał odebrany z anteny zostaje przetworzony z fali elektromagnetycznej na impuls elektryczny, następnie zostaje wzmocniony i podany do kineskopu lub matrycy LCD. W kineskopie sygnał zostaje podany na wyrzutnie elektronów i poprzez płytki odchylania poziomego i pionowego zostaje skierowany na luminofor. W matrycy LCD sygnał zmienia natężenie pola magnetycznego na poszczególnych pikseli. Impulsy synchronizujące służą do odpowiedniego ustawienia w czasie świecenia poszczególnych pikseli.

3. Wybieranie kolejno liniowe - polega na wyświetlaniu linia po linii na ekranie telewizora. Po każdej linii następuje impuls wygaszania poziomego pozwalający przesunąć wyrzutnicę elektronów na początek następnej linii. Po każdym obrazie (na końcu 625 linii) następuje impuls wygaszania pionowego przełączający kolejny obraz.

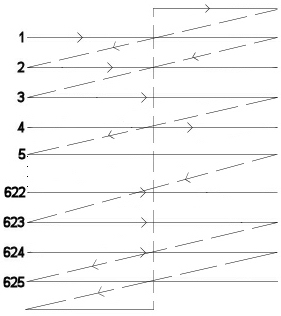

4. Wybieranie międzyliniowe

W wybieraniu międzyliniowym najpierw przesyła się obraz złożony z linii nieparzystych a następnie półobraz złożony z linii parzystych. Całkowity obraz składa się z dwóch półobrazów obejmujących linie parzyste i nieparzyste.

Każdy półobraz powinien zaczynać się na tej samej wysokości, dlatego linia 625 jest dzielona na połowę. Pierwszy obraz kończy się na niej a drugi zaczyna. Częstotliwość odchylenia pionowego (V) wynosi 50Hz. Czas trwania jednego półobrazu wynosi 20ms. Częstotliwość odchylania poziomego (H) wynosi 624x25=15625Hz

(V)=50Hz

(H)=15625

T=25ms

BUDOWA KANAŁU TELEWIZYJNEGO

Telewizja w Polsce nadaje w standardzie OIRT w którym to szerokość każdego kanału wynosi 8MHz, szerokość fali nośnej wizji 6,5MHz, szerokość fali nośnej fonii 250Khz. Odległość pomiędzy falą nośną wizji i fonii wynosi 6,5MHz.

Kanały w paśmie OIRT

Zakres	Kanał	Częstotliwość [MHz]
VHF 1	1-2	48,25-62,25
VHF 2	5-12	175,25-224,25
UHF 4	21-37	471,25-559,25
UHF 5	39-69	607,25-855,25

BUDOWA SYGNAŁU TELEWIZYJNEGO

Sygnał obrazu jednej linii zbudowany jest jako ciąg jako ciąg chwilowych wartości napięcia, które zostały przetworzone na luminancję danego koloru. Sygnał wizyjny jednej linii jest zbudowany z:

- sygnału obrazu jednej linii

- impulsu wygaszania

- impulsów synchronizacji

Sygnał jednego półobrazu składa się z sygnału poszczególnych linii impulsów synchronizacji pionowej i impulsów wyrównawczych.

1. Identyfikacja koloru jednego

2. Impuls wygaszania półobrazu

3. Sygnał reakcji

---
