KSZTAŁT ZIEMI

W połowie XVII w. kształt i rozmiary ziemi zostały ściślej określone. Wiek XVIII-XX to kolejne badania stwierdzające , że nie jest ona idealną kulą .

Kształt Ziemi zbliżony do elipsoidy obrotowej wpływa na zmianę przyspieszenia ziemskiego oraz zmianę wartości promienia.

0x08 graphic

Ziemia to bryła zwana geoidą , postacią swą zbliżona do elipsoidy obrotowej czyli do bryły powstałej przy obrocie elipsy dookoła swej małej osi.

GEOIDA -jest to bryła ,której powierzchnia przebiega wszędzie prostopadle do kierunku siły ciężkości z uwzględnieniem zmian tej siły wywołanych ukształtowaniem pionowym powierzchni ziemskiej.

(Na lądach geoida przebiega nad elipsoidą , a na morzach poniżej elipsoidy.)

0x01 graphic

SFEROIDA -bryła powstała przy założeniu czysto teoretycznym, że powierzchnia Ziemi jest płynna .Po ustaleniu równowagi w każdym punkcie powierzchni ,sferoida byłaby prostopadła do kierunku działania siły ciężkości , który pokrywałby się z kierunkiem pionu w danym punkcie.

(Na równiku i biegunach sferoida i elipsoida pokrywałyby się , na φ = 45 ° sferoida przebiegałaby nad elipsoidą na wysokości 17 m. )

Dla zwykłych potrzeb nawigacyjnych (obliczeń ortodromicznych ) przyjmuje się ,że Ziemia jest kulą.

Wraz z rozwojem systemów radionawigacyjnych i satelitarnych ,w celu uzyskania większej dokładności zachodzi potrzeba traktowania Ziemi jako elipsoidę obrotową.

ELIPSOIDA JAKO FIGURA ZIEMI

ELIPSOIDA OBROTOWA -bryła powstała w wyniku obrotu elipsy dookoła mniejszej osi.

(Równik i równoleżniki są okręgami a południki elipsami)Wartość promienia elipsy zmienia się w zależności od szerokości geograficznej.

W rzeczywistości Ziemia nie jest elipsoidą lecz jest bardzo do niej zbliżona.

0x08 graphic
BN

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

BS

Bn ,Bs -Bieguny -punkty przebicia elipsoidy przez oś małą.

Równik i równoleżniki to okręgi.

Południki są elipsami

Elementy elipsoidy.

a - b

0x08 graphic
f =

a

a2 - b2

0x08 graphic
e2 =

a2

Półoś a - decyduje o rozmiarach elipsoidy .

Mimośród i spłaszczenie - określają kształt elipsoidy.

Pomiarami elementów elipsoidy ziemskiej zajmowali się min. :.Clark , Bessel , Hayford , Krassowski.

Wg. Bessel'a : wg Krassowskiego : WGS- 84

a= 6377,4 km a = 6378,2 km a= 6378,173 km

b = 6356,08 km b = 6356,86 km b=6356,752314 km

f = 1 : 299,2 f = 1 : 298,3 f= 1: 298,257223563

W zwykłych zadaniach nawigacyjnych zakłada się, że Ziemia jest kulą równą co do objętości elipsoidzie ziemskiej stąd :

Vk = VE

4 4

0x08 graphic
0x08 graphic
0x08 graphic
п R3 = п a2 b => R 3 = a 2 b => R = 3√a 2 b

dla elipsoidy Bessel' a : R = 6370,3 km

dla elipsoidy WGS-84 : R = 6371,024763 km ,

WSPÓŁRZĘDNE NA ELIPSOIDZIE.

Stosując elipsoidę jako powierzchnię odniesienia należy oczekiwać , iż współrzędne geograficzne odniesione do Ziemi jako kuli nie będą równe współrzędnym wyznaczonym na Ziemi jako elipsoidzie.

Celem wyznaczenia położenia punktu na elipsoidzie stosuje się następujące układy współrzędnych:

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

Rys Szerokość geograficzna, geocentryczna, zredukowana.

Długość geodezyjna λ punktu na elipsoidzie , długość geocentryczna, długość astronomiczna oraz długość zredukowana jest to kąt pomiędzy płaszczyzną południka zerowego i płaszczyzną południka danego punktu.

Szerokość geograficzna (geodezyjna ) punktu na elipsoidzie ϕe jest kątem w płaszczyźnie elipsy południkowej pomiędzy płaszczyzną równika i normalną do powierzchni elipsoidy w danym punkcie.

tg Ψ

0x08 graphic
tg ϕe =

( 1- e2 )

0x08 graphic
normalna do elipsoidy

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Rys. Szerokość geodezyjna

.

Szerokość geocentryczna ψ punktu jest to kąt utworzony przez promień wodzący (łączący punkt ze środkiem mas Ziemi ) danego punktu ( OP) z płaszczyzną równika.

b2

0x08 graphic
tg Ψ = . tg ϕ = ( 1- e2 ) tg ϕe

a2

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
P Promień wodzący punktu P

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

Rys. Szerokość geocentryczna

Szerokość astronomiczna φA punktu jest to kąt pomiędzy kierunkiem działania siły ciężkości a płaszczyzną równika

0x08 graphic
Linia pionu

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

.

Szerokość zredukowana Φ punktu jest to kąt pomiędzy płaszczyzną równika a prostą ( OA1) łączącą środek elipsoidy z rzutem danego punktu (równoległym do małej osi b ) na okrąg utworzony przez dużą półoś elipsoidy

Celem wyznaczenia szerokości zredukowanej określamy punkt A na elipsie południkowej. Następnie ze środka elipsy zataczamy okrąg o promieniu równym wielkością półosi dużej a.

Z punktu A kreślimy prostopadłą do półosi a oraz przedłużamy ją do przecięcia z wykreślonym okręgiem otrzymując punkt A1

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

Rys. Szerokość zredukowana

Związki zachodzące pomiędzy szerokością geodezyjną a szerokością geocentryczną i zredukowaną pozwalają wyliczać jedną z szerokości za pomocą pozostałych.

0x08 graphic
tg Φ =√ 1- e2 tg ϕe ;

0x08 graphic
tg Φ =

0x08 graphic
√ 1- e2

e2

0x08 graphic
( φe -ψ )max = sin 2 φe

2

gdzie:

Φ - szerokość zredukowana

ϕe - szerokość geodezyjna (geograficzna )

Ψ -szerokość geocentryczna

UKŁAD WSPÓŁRZĘDNYCH PROSTOKĄTNYCH PRZESTRZENNYCH

0x08 graphic
Położenie punktu na elipsoidzie można wyznaczyć za pomocą współrzędnych prostokątnych przestrzennych: X, Y, Z odniesionych do płaszczyzny równika i dwóch płaszczyzn południkowych

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
wzajemnie prostopadłych.

0x08 graphic
Styczna normalna

Środek geometryczny elipsoidy

0x08 graphic

0x08 graphic

0x08 graphic

Rys .Współrzędne prostokątne przestrzenne.

Zależności między współrzędnymi prostokątnymi przestrzennymi i współrzędnymi geograficznymi przedstawiają się następująco:

0x08 graphic
0x08 graphic
0x08 graphic

UKŁADY ODNIESIENIA WSPÓŁRZĘDNYCH

Układ odniesienia - to konkretny układ współrzędnych w ścisły sposób związany z ciałem fizycznym lub układem ciał fizycznych , dla którego określono powierzchnię odniesienia , położenie początku układu , rodzaj współrzędnych.

Układ odniesienia obejmuje:

Orientowanie elipsoidy polega na równoległym ułożeniu małej osi elipsoidy do osi obrotu Ziemi i jednoczesnej równoległości pozostałych obu osi elipsoidy do tych samych osi geoidy.

0x01 graphic

Układy odniesienia stosowane w nawigacji :

  1. Lokalne (np.: ED 50, PUŁKOWO 42,NAD 1983, OSGB 1936)

2. Globalne ( geocentryczne ): WGS 72, WGS 84

LOKALNE UKŁADY ODNIESIENIA WSPÓŁRZĘDNYCH

0x08 graphic
Są to układy współrzędnych oparte na różnych elipsoidach ,których parametry określono poprzez pomiary głównie naziemne. Zorientowanie elipsoidy polega na określeniu punktu przyłożenia w taki sposób, aby powierzchnia elipsoidy na danym obszarze ,była zbliżona do powierzchni geoidy. Początek układu lokalnego znajduje się w środku geometrycznym elipsoidy odniesienia, który nie pokrywa się ze środkiem mas ziemi. Lokalne układy służyły do odwzorowania obszarów znajdujących się w pobliżu punktu przyłożenia, często więc mają charakter narodowy- lokalny. Na świecie istnieje kilkaset układów lokalnych.

0x08 graphic

UKŁADY GLOBALNE- GEOCENTRYCZNE

Obecnie podstawową elipsoidą globalną (dla systemów satelitarnych jak i dla nowo opracowywanych map ) jest elipsoida WGS-84, która najbardziej aproksymuje geoidę w każdym jej punkcie , a nie tylko w obszarze dopasowania

0x01 graphic

Współrzędne WGS84 odnoszą się do układu współrzędnych ziemskich ortokartezjańskich, realizowanym na bazie zmodyfikowanego układu NSWC 9Z-2 (WGS72 - NNSS TRANSIT).

Modyfikacje układu NSWC 9Z-2 są następujące:
- przesunięcie początku układu NSWC 9Z-2 o wielkość 4.5 m na południe

wzdłuż osi Z,
- obrót południka odniesienia układu NSWC 9Z-2 o kąt 0.814 arc sek (0,554”)

wokół osi Z do kierunku zdefiniowanego przez BIH (na początek 1984) jako

południk zerowy,
- zmiana skali układu NSWC 9Z-2 o -0.6 ppm.

Transformacja współrzędnych stacji dopplerowskich (WGS72) do układu WGS84 nastąpiła przy zastosowaniu wzorów transformacji Mołodienskiego z użyciem powyższych parametrów.

0x01 graphic

Podstawowy problem transformacji współrzędnych to znajomość parametrów transformacji i formuł matematycznych.

W zależności od zdefiniowanych parametrów transformacji rozróżnia się transformację:

oraz 0x01 graphic
- kąty obrotów wokół kolejnych osi układów pierwotnych

m - parametr zmiany skali układu

0x01 graphic

TRANSFORMACJA 3 PARAMETROWA- METODA BEZPOŚREDNIA

Założenia:

0x08 graphic

0x08 graphic
ZWGS

0x08 graphic
0x08 graphic
ZL

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
YL

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
YWGS YWGS

XL

XWGS

1. Przeliczanie 2.Transformacja 3.Przeliczanie

0x01 graphic

0x08 graphic
TRANSFORMACJA 3 PARAMETROWA- METODA BEZPOŚREDNIA

Założenia:

1. Przeliczanie współrzędnych geograficznych na prostokątne przestrzenne w układzie wyjściowym ( WGS 84)

0x08 graphic
X = ( N + H ) cos φ cos λ

Y = ( N + H ) cos φ sin λ

Z = [ N ( 1 - e2 ) + H ] sin φ

  1. TRANSFORMACJA 3 parametrowa

0x01 graphic

Do układu lokalnego dodajemy wartości poprawek

Od układu geocentrycznego odejmujemy wartości poprawek

  1. Przeliczanie współrzędnych prostokątnych przestrzennych na geograficzne w układzie lokalnym metodą kolejnych przybliżeń

0x08 graphic

λ = arc tg 0x01 graphic
; φ1 = 0x01 graphic
; N1 = 0x01 graphic
; H1 = 0x01 graphic

obliczenie kolejnych przybliżeń φ i H

φi = 0x01 graphic
); Ni = 0x01 graphic
; Hi = 0x01 graphic

aż :φi - φi-1 < ε; Hi - Hi-1 < ε . a ( gdzie ε - założona dokładność np. ε= 10 -7 radiana, a - duża półoś elipsoidy

Gdzie :

N =0x01 graphic
- promień przekroju pierwszego wertykału ;

e2 = 0x01 graphic
kwadrat pierwszego mimośrodu ; a - duża półoś elipsoidy ; b - mała półoś elipsoidy

X,Y,Z - współrzędne prostokątne przestrzenne ; φ,λ, H - współrzędne geograficzne ( geodezyjne)

METODA MOŁODIEŃSKIEGO

Metoda polega na obliczeniu poprawek do współrzędnych Δϕ”, Δλ”, ΔH[m] z uwzględnieniem 3 parametrów transformacji ΔX, ΔY, ΔH.

Metoda była zalecana przez IHO przy transformacji z WGS 72 do WGS 84

Założenia transformacji :

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

gdzie:

ρ = 206264,806246- wartość radiana wyrażona w sekundach

  1. duża półoś elipsoidy lokalnej, b- mała półoś elipsoidy lokalnej

f =0x01 graphic
- spłaszczenie elipsoidy lokalnej

0x01 graphic
e - pierwszy mimośród elipsy południkowej

0x01 graphic
- N - promień krzywizny pierwszego wertykału

0x01 graphic
- M - promień krzywizny południka

∆f - różnica spłaszczeń elipsoid; ∆a- różnica wartości dużych półosi elipsoid,

∆a = aWGS -a L , ∆f = fWGS - fL ( przeliczając z układu lokalnego do geocentrycznego)

∆a =a L - aWGS , ∆f = f L - fWGS ( przeliczając z układu geocentrycznego do lokalnego)

∆X, ∆Y, ∆Z -poprawki współrzędnych prostokątnych przestrzennych ; φ,λ,H- współrzędne geograficzne punktu

0x08 graphic
TRANSFORMACJA 7-PARAMETROWA.

Polega na uwzględnieniu siedmiu parametrów transformacyjnych, a mianowicie:

- 0x01 graphic
- kąty obrotów wokół kolejnych osi układów pierwotnych

0x08 graphic

0x08 graphic

0x08 graphic

Wzory na transformację z układu WGS 84 do Pułkowo 42:

XK = ΔX + (1 + 0.8407728 ⋅ 10-6 ) ⋅ XG + εz ⋅YG + ( -εy ⋅ ZG )

YK = ΔY - εz ⋅ XG + (1 + 0.8407728 ⋅ 10-6) ⋅ YG + εx ⋅ ZG

ZK = Δ Z + εy ⋅ XG + ( - εx ⋅ YG ) + (1 + 0.8407728 ⋅ 10-6) ⋅ ZG

ΔX = 33.4297 m,

ΔY = +146.5746 m,

Δ Z = +76.2865 m,

m = 1 + 0.8407728 10-6

εx = 1.7388854 10-6 [rad] = 0.35867 ”

εy = 0.2561460 10-6 [rad] = 0.05283 ” εz = + 4.0896031 10-6 [rad] = +0.84354 ”

Współrzędne geodezyjne φ, λ na elipsoidzie Krassowskiego w stosunku do współrzędnych WGS 84 są:

zmiana szerokości geodezyjnej φ o 1” odpowiada przyrostowi łuku

południka o ok. 30 m,

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

Rys.5.4. Latarnia Razewie w układzie Pułkowo '42 w stosunku do układu WGS-84

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Rys. 5.6. Latarnia Rozewie w układzie WGS-72 w stosunku do układu WGS-84

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic

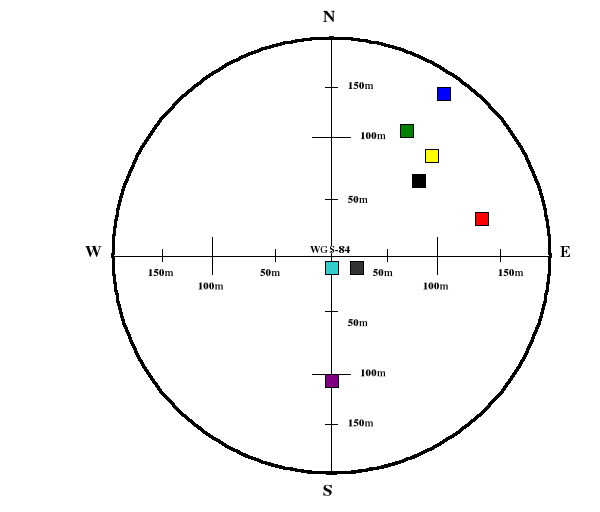

Rys Położenie latarni Rozewie w różnych układach

LEGENDA do rysunku

WGS-84 54°50,037'N 18°20'E - punkt odniesienia

0x01 graphic

H - wysokość nad powierzchnię elipsoidy

Powierzchnia geoidy

Środek mas Ziemi

układ lokalny

O

układ

lokalny

ϕe

Φ

Elipsa południkowa

a

Okrąg o promieniu równym dużej płosi a

ϕ

A

A1

a

b

O

0x01 graphic

a. bbb a

O

bjjjb

bb b

b

N

Pułkowo'42 met. bezpośrednia

D=189,7245m kąt=40,82596˚

200

160

180

140

Pułkowo'42 met. Mołodieńskiego

D=89,519m kąt=45,161˚

100

120

80

Pułkowo'42 met. 7-parametrowa

D=129,7330122m kąt=74,647729˚

60

40

20

metry

WGS-84

W

E

0

S

metry

0

E

W

WGS - 84

WGS-72 met. 7-parametrowa

D=10,300975m kąt=101,5116˚

WGS-72 met. Mołodieńskiego

D=2,793m kąt=180˚

10

30

20

40

60

50

70

90

80

100

WGS-72 met. bezpośredenia

D=107,95703m kąt=180˚

120

110

S

0x01 graphic

2. TRANSFORMACJA

0x01 graphic

0x01 graphic

0x01 graphic

=

przeliczenie

ϕ

λ

H

X

Y

Z

Parametry

transformacji

0x01 graphic

WGS-84

X

Y

Z

przeliczenie

ϕ

λ

H

ΔY

Środek mas

r

ΔZ

ΔX

Elipsoida lokalna

geoida

Elipsoida geocentryczna

Obszar dopasowania elipsoidy do geoidy

ε

O

ϕA

O

O

r

a

A1

A

Okrąg o promieniu równym dużej płosi a

a

Φ

Elipsa południkowa

A

900 + ϕ

y

x

y

z

z

ϕ

0x01 graphic

0x01 graphic



Wyszukiwarka

Podobne podstrony:
jos5, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ściśle tajne, Zoo
ratownictwo-poprawione, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!,
Wzmacniacz Operacyjny 2.5, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!
EURPOEJSKIE PROCESY INTEGRACYJNE, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować
Rezonans szeregowy 1, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ś
Kwity-Łączność-EPECJA, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!,
MF-HF Z PRZYSTAWKĄ DSC- 9+11, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego
RATOWANIE ŻUCIA NA MORZUst, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!
NAWIGACJA, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ściśle tajne
BiS - sem 1 - wykład 12, Akademia Morska Szczecin Nawigacja, uczelnia, AM, BISSy, I sem, Bissy wykła
wykłady - pozycje, Akademia Morska Szczecin Nawigacja, uczelnia, wyklady, WYKŁADY NAWIGACJA
manewrowanie, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ściśle ta
OCHRONA ŚRODOWISKA MORSKIEGO, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego
koło II sem v.3.0, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ściś
PORADA-ZAL, Akademia Morska Szczecin Nawigacja, uczelnia, AM, AM, nie kasować tego!!!!!, Ściśle tajn
roztwory II, Akademia Morska Szczecin Nawigacja, uczelnia, Tomek, FIZYKA- SPRAWOZDANIA, FIZYKA- SPRA
Cw ch1, Akademia Morska Szczecin Nawigacja, uczelnia, Tomek, FIZYKA- SPRAWOZDANIA, FIZYKA- SPRAWOZDA
Bis - sem 1 - wykład 4, Akademia Morska Szczecin Nawigacja, uczelnia, AM, BISSy, I sem, Bissy wykład

więcej podobnych podstron
