Grzemosty, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych, Pomoce, mosty projekt


Rok akad. 2008/2009

POLITECHNIKA KRAKOWSKA

Wydział Inżynierii Lądowej

Instytut Materiałów i Konstrukcji Budowlanych

Katedra Budowy Mostów i Tuneli

PROJEKT Z PRZEDMIOTU KONSTRUKCJE MOSTOWE

TEMAT: „Projekt mostu zespolonego (stalowo - żelbetowego) kolejowego”

0x08 graphic
0x01 graphic

Uwagi:

Kraków, dnia 03.01.2009r.

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 2

1) Opis techniczny

PRZEDMIOT PROJEKTU.

Przedmiotem opracowania jest projekt mostu zespolonego (stalowo - żelbetowego) kolejowego.

  • PODSTAWA OPRACOWANIA

Podstawą opracowania jest:

- temat ćwiczenia

Literatura:

- PN-85/S-10030 - Obiekty mostowe - obciążenia

- PN-82/S-10052 - Obiekty mostowe - konstrukcje stalowe - projektowanie

- PN-91/S-10042 - Obiekty mostowe - konstrukcje betonowe, żelbetowe i sprężone, projektowanie

PRZEBIEG W PLANIE I PROFILU

Projektowany obiekt mostowy położony jest na prostoliniowym odcinku linii kolejowej.

Przeszkodą na pokonanie której projektowany był obiekt jest rzeka niespławna.

  • PRZEKRÓJ POPRZECZNY

Kształtowanie przekroju poprzecznego obiektu mostowego, podyktowane jest charakterem linii kolejowej, która przeprowadzana jest po projektowanym obiekcie.

Prowadzenie ruchu pociągów na obiekcie odbywa się w korycie balastowym-podsypkowym.

W zakres tego projektu wchodziło kształtowanie następujących elementów:

- Blachownice

- Płyta żelbetowa

- Koryto balastowe z podsypką

PRZEKRÓJ PODŁUŻNY

Kształtowanie przekroju podłużnego obiektu mostowego, podyktowane jest charakterem przeszkody, której pokonanie jest celem obiektu oraz ukształtowaniem terenu.

Znaczący wpływ ma tu rozpiętość teoretyczna obiektu .

  • ODWODNIENIE

Odwodnienie obiektu zapewnione jest dzięki odpowiedniemu pochyleniu (2%) płyty do wewnątrz, skąd przesączająca się przez warstwę podsypki i gromadząca się woda odprowadzana jest systemem rur do podpory obiektu i dalej do kanalizacji.

  • PRACA OBIEKTU - PRZEKRÓJ ZESPOLONY

Projektowany obiekt mostowy zrealizowany został jako zespolony, złożony z blachownicy stalowej i żelbetowej płyty pomostowej.

Materiał przewidziany do wykonania obiektu to beton B-60 i stal 18G2A.

Dźwigar stalowy - blachownica projektowana jest w dwóch stanach pracy montażowym (wykonawczym) i stanie pracy użytkowej.

Grzegorz Grabek

Marek Tuteja

gr. 511

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 3

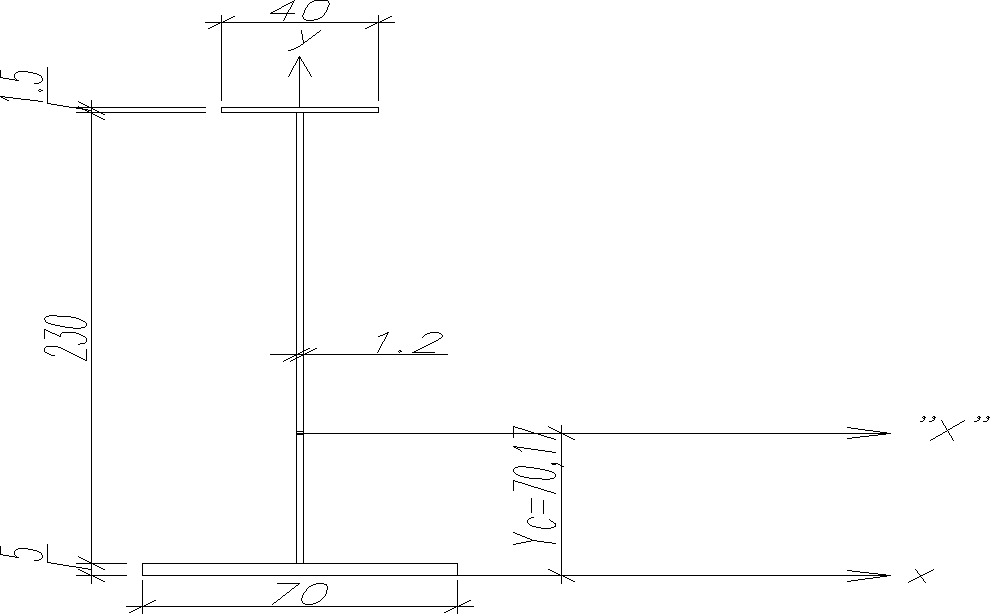

Wstępne wymiary projektowanego dźwigara stalowego:

- Pas górny z blach o szerokości i grubości 40,0x1,5 cm

- Pas dolny 70,0x5,0 cm

- Środnik 230,0x 1,2 cm

Płyta pomostowa - żelbetowa wykonywana metodą tradycyjną w deskowaniach nieprzesuwnych.

Grubość płyty zaprojektowano z koniecznym spadkiem od 25cm do 30cm, zbrojenie prętami wg rysunku.

Wymiary dźwigara stalowego wstępnie przyjęto wg podanych zaleceń.

Dane i założenia projektowe.

- Klasa obciążenia kolejowego: k = 0

- Klasa betonu: B60

- Stal zbrojeniowa: St3SX-b

- Stal konstrukcyjna: 18G2A

- Rozpiętość teoretyczna:26,40m

2) Blachownica

Rozpiętość teoretyczna l = 26,40m

Ciężar objętościowy stali: 78,5kN/m3

+ dodatek do konstrukcji spawanych: 1,4kN/m3

Ciężar jednostkowy betonu w stanie suchym bez zbrojenia: 24kN/m3

+ dodatek za zbrojenie 1kN/m3

+dodatek za wilgoć w betonie: 1kN/m3

  • 2.1.Dobór wymiarów belki

Wysokość środnika belki (1/10 - 1/16)×26,40m = (2,64 - 1,65)

Przyjęto 2,3m

Grubość środnika 0x01 graphic

Przyjęto grubość środnika 0x01 graphic

Przyjęto grubość pasa górnego 0x01 graphic

Przyjęto szerokość pasa górnego 0x01 graphic

Szerokość pasa dolnego

Przyjęto szerokość pasa dolnego 0x01 graphic

Przyjęto grubość pasa dolnego 0x01 graphic
(stal 18G2A)

2.2.) Zestawienie obciążeń stałych na jeden dźwigar

2.2.1) g1 - ciężar własny dźwigara

ciężar własny dźwigara (wartość charakterystyczna) :

G dźwigara = (0.4×0.015 + 0.7× 0.05 + 2.3× 0.012) ×( 78.5 + 1.4) = 5.48kN/m

ciężar własny dźwigara (wartość obliczeniowa)

G dźwigara = (0.4×0.015 + 0.7× 0.05 + 2.3× 0.012) ×( 78.5 + 1.4) ×1.2 = 6,57kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 4

Ciężar stężeń

Nazwa elementu

Ilość

w całym elemencie

Ilość w jednym przęśle

Wyrażenie

Wynik [kN]

Stężenia pionowe

L65x65x7 x2140

1

1x19

0,591kN/m x 2.14m x 1 x 19

24,08

L65x65x7 x2180

1

19

0.591kN/m x 2,18m x 1 x 19

24,47

Bl. 270x333x10

1

19

0,270x0,333x0,00x(78,5+1,4)x1x9

1,36

Wiatrownica w pasie dolnym

L65x65x7x1818

1

19

0.591x1.818x19

20.41

L65x1657x2250

1

20

0.591x2,250x20

26.59

Żeberka pionowe

Bl. 305+420/2x1500x10

4

4x19

0,266×1,5×0,010×(78,5+1,4)×4×

19

35,53

RAZEM:

132,44

Całkowity ciężar stężeń: 132,44 kN

Ciężar stężeń na 1mb dźwigara(wartość charakterystyczna:

Gstężeń =132,44 kN / 26,40m × 0.5 = 2,508kN/m

Ciężar stężeń na 1mb dźwigara(wartość obliczeniowa):

Gstężeń =132,44 kN / 26,40m × 0.5 × 1.2 = 3,01kN/m

g 1 = G dźwigara + G stężeń = 6,57kN/m + 3,01kN/m = 9,58kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 5

2.2.2.) g2 - ciężar własny koryta balastowego

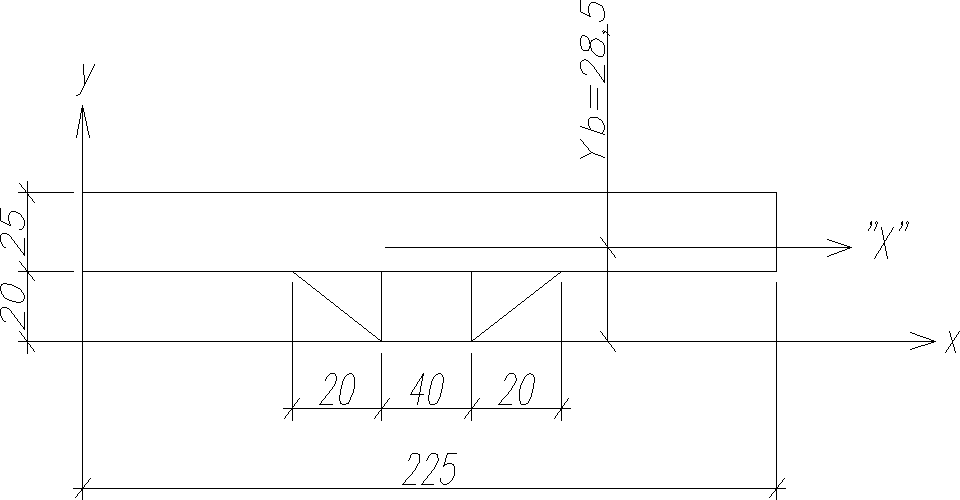

Pole powierzchni betonu w przekroju poprzecznym

F pł = 0,05 × 0,2 + (0,150 + 0,250) /2 × 0.850 + 0,850 × 0,280 + 2,250 × 0,25 + (0,800 + 0,400)/2 ×

0,200 - 0,1 × 0,1 × 0,5 = 1,095m²

Ciężar koryta rozłożony na długości dźwigara (wartość charakterystyczna)

g 2 = F pł × ( γ b + γ z + γw ) = 1,095m²×( 24,0 + 1,0 + 1,0) = 28,47kN/m

Ciężar koryta równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g 2 = F pł × ( γ b + γ z + γw ) × 1,2 = 1,095m²×( 24,0 + 1,0 + 1,0)×1,2 = 34,164kN/m

2.2.3) g2' - ciężar wilgoci zawartej w betonie

Ciężar wilgoci rozłożony na długości dźwigara (wartość charakterystyczna)

g 2` = F pł × γw = 1,095m²× 1,0 = 1,095kN/m

Ciężar wilgoci równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g 2` = F pł × γw × 1,2 = 1,095m²× 1,0 × 1,2 = 1,314kN/m

2.2.4.) g3 - ciężar deskowania

Długość deskowanego obwodu (rozwiązanie systemowe ):

Udesk = 0,2+0,05+0,05+0,850+0,350+0,150+0,142+0,898+0,285+0,4+0,285+0,698 = 4,358m

Przyjęto grubość deskowania 0x01 graphic

Pole powierzchni deskowania w przekroju poprzecznym

Fdesk = Udesk × hdesk =4,358m × 0,05m = 0,218m²

Ciężar deskowania rozłożony na długości dźwigara (wartość charakterystyczna)

g 3 = F desk × ( γ desk + γ łącznik ) = 0,218m² × ( 6,0 + 2,7) = 1,896kN/m

Ciężar deskowania równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g 3 = F desk × ( γ desk + γ łącznik ) × 1,2 = 0,218m² × ( 6,0 + 2,7) × 1,5 = 2,844kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 6

2.2.5.) g4 - ciężar warstw wyposażenia

2.2.5.1.) gprof - ciężar warstwy profilującej min. gr. 3cm

γ prof = 24,0kN/m³

Ciężar warstwy profilującej rozłożony na długości dźwigara (wartość charakterystyczna)

g prof = V prof × γ prof = 0,123m² × 24,0 = 2,97kN/m

Ciężar warstwy profilującej rozłożony na długości dźwigara (wartość obliczeniowa)

g prof = V prof × γ prof × 1,5 = 0,123m² × 24,0× 1,5 = 4,455kN/m

2.2.5.2.) gi - ciężar izolacji (2xpapa na lepiku) gr. 1cm

0x01 graphic

Ciężar izolacji rozłożony na długości dźwigara (wartość charakterystyczna)

g i = V i × γ i = ( 2,250 + 0,285 )×0,01 × 14,0 = 0,355kN/m

Ciężar izolacji równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g i = V i × γ i × 1,5 = ( 2,250 + 0,285 )×0,01 × 14,0× 1,5 = 0,532kN/m

2.2.5.3.) gdoc - ciężar warstwy dociskowej z zaprawy cem-wap. gr. 5cm

0x01 graphic

Ciężar warstwy dociskowej rozłożony na długości dźwigara (wartość charakterystyczna)

g doc = V doc × γ doc = ( 2,200 + 0,266 )×0,05 × 24,0 = 2,959kN/m

Ciężar warstwy dociskowej rozłożony na długości dźwigara (wartość obliczeniowa)

g doc = V doc × γ doc × 1,5 = ( 2,200 + 0,266 )×0,05 × 24,0× 1,5 = 4,438kN/m

2.2.5.4.) gt - ciężar warstwy tłucznia

0x01 graphic

Średnia grubość warstwy tłucznia h tł = (0,500 + 0,466)/2 = 0,483m

Ciężar tłucznia rozłożony na długości dźwigara (wartość charakterystyczna)

g tł = V tł × γ tł = 2,200 ×0,500 × 20,0 = 22,00kN/m

Ciężar tłucznia równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g tł = V tł × γ tł × 1,5 = 2,200 ×0,500 × 20,0 × 1,5 = 33,00kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 7

2.2.5.5.) gp - ciężar podkładów

0x01 graphic

Ciężar podkładów rozłożony na długości dźwigara (wartość charakterystyczna)

0x01 graphic

Ciężar podkładów równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

0x01 graphic

2.2.5.6.) gs60 - ciężar szyn S60

0x01 graphic

Ciężar szyn S60 rozłożony na długości dźwigara (wartość charakterystyczna)

0x01 graphic

Ciężar szyn S60 równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

0x01 graphic

2.2.5.7.) gs49 - ciężar szyn S49

0x01 graphic

Ciężar szyn S49 rozłożony na długości dźwigara (wartość charakterystyczna)

0x01 graphic

Ciężar szyn S49 równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

0x01 graphic

2.2.5.8.) gb - ciężar barierki

γ b = 0,5kN/m

Ciężar barierki rozłożony na długości dźwigara (wartość charakterystyczna)

g b = 1 × γ b = 1 ×0,5 = 0,5kN/

Ciężar barierki równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g b = 1 × γ b × 1,5= 1 ×0,5 × 1,5 = 0,75kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 8

2.2.5.9.) gb - ciężar odwodnienia

γ odw = 0,25kN/m

Ciężar odwodnienia rozłożony na długości dźwigara (wartość charakterystyczna)

g odw = 1 × γ odw = 1 ×0,25 = 0,25kN/

Ciężar odwodnienia równomiernie rozłożony na długości dźwigara (wartość obliczeniowa)

g odw = 1 × γ odw × 1,5= 1 ×0,25 × 1,5 = 0,375kN/m

Zestawienie obciążeń dla jednej blachownicy

Obciążenia

Składowa

Ciężar (charakterystyczny) [kN/m]

0x01 graphic

Ciężar (obliczeniowy) [kN/m]

Razem (wart. char.) [kN/m]

Razem (wart. obl.) [kN/m]

g1

blachownica

5,48

1,2

6,57

7,988

9,58

Stężenia

2,508

1,2

3,01

g2

Koryto balastowe

28,470

1,2

34,164

28,470

34,164

g2'

Wilgoć z betonu

1,095

1,2

1,314

1,095

1,314

g3

Deskowanie

1,896

1,5

2.844

1,896

2.844

g4

Warstwa profilująca

2,970

1,5

4,455

33,434

50,775

Izolacja

0,355

1,5

1,532

Warstwa dociskowa

2,959

1,5

4,438

Tłuczeń

22,00

1,5

33,00

Podkłady

0,800

1,5

1,200

Szyny S60

0,600

1,5

0,900

Szyna S49

0,500

1,5

0,750

Balustrada

0,500

1,5

0,750

Odwodnienie

0,250

1,5

0,375

Obc użytkowe

2,5

1,5

3,75

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 9

2.3.) Zestawienie obciążeń zmiennych na 1 dźwigar

2.3.1.) Obciążenie przyłożone w osi obiektu

0x01 graphic

0x01 graphic

α +k = 1.0³ dla klasy obciążenia „0” α +k = 1.00

0x01 graphic

Gdy h>50cm stosujemy współ. Redukcyjny φ(h) h=60cm

0x01 graphic

P = 250kN × 1.5 × 1.00 × 1,111 = 416,625kN

p = 80kN/m × γ f × α k × φ = 80 × 1.5 × 1.00 × 1,111 = 133,32kN/m

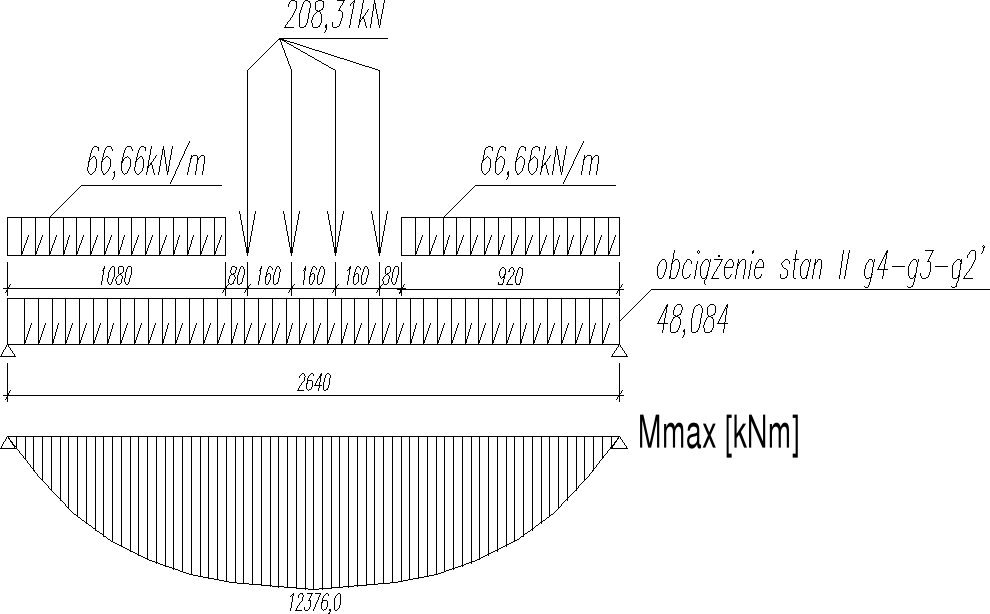

2.3.2.) Obciążenia na 1 dźwigar

P = 250kN × 1.5 × 1.00 × 1,111× 0.5 = 208,31kN

p = 80kN/m × γ f × α k × φ = 80 × 1.5 × 1.00 × 1,111× 0.5 = 66,66kN/m

2.4.) Zestawienie obciążeń przy wykolejeniu

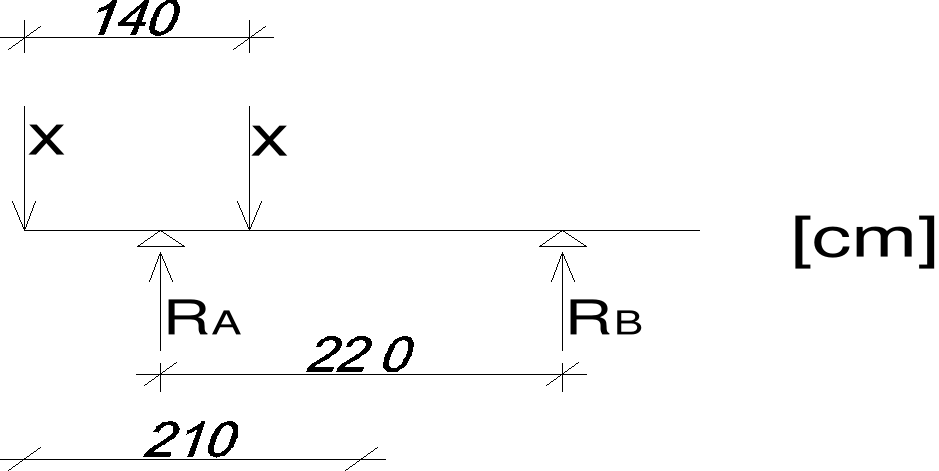

2.4.1.) przypadek I

0x01 graphic

∑M A = 0,85x - 0,55x + 2,2R B = 0 → R B = - 0,12x

∑Y = x + x - R A - R B = 0 → R A = 2,12x

Dla x=50 Pw = γ f × α k × R A = 1.15 × 1.00 × 2,12 × 50 = 121,9kN/m

Dla x=25 pw = γ f × α k × R A = 1.15 × 1.00 × 2,12 × 25 = 60,95kN/m

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 10

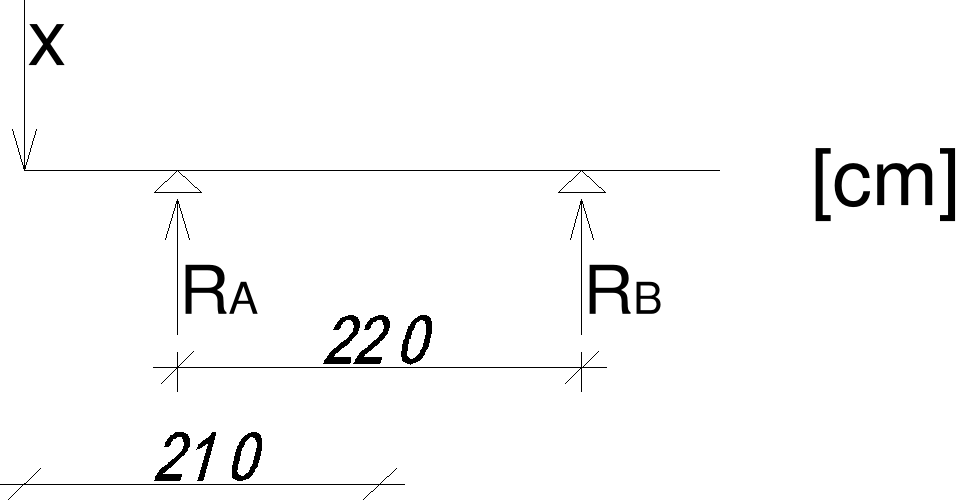

2.4.2.) Przypadek II

0x01 graphic
∑M A = 1,00x + 2,2R B = 0 → R B = - 0,45x

∑Y = x - R A - R B = 0 → R A = 1,45x

Dla x=80 Pw = γ f × α k × R A = 1.15 × 1.00 × 1,45 × 80 = 133,4kN/m

2.5.) Kombinacje obciążeń

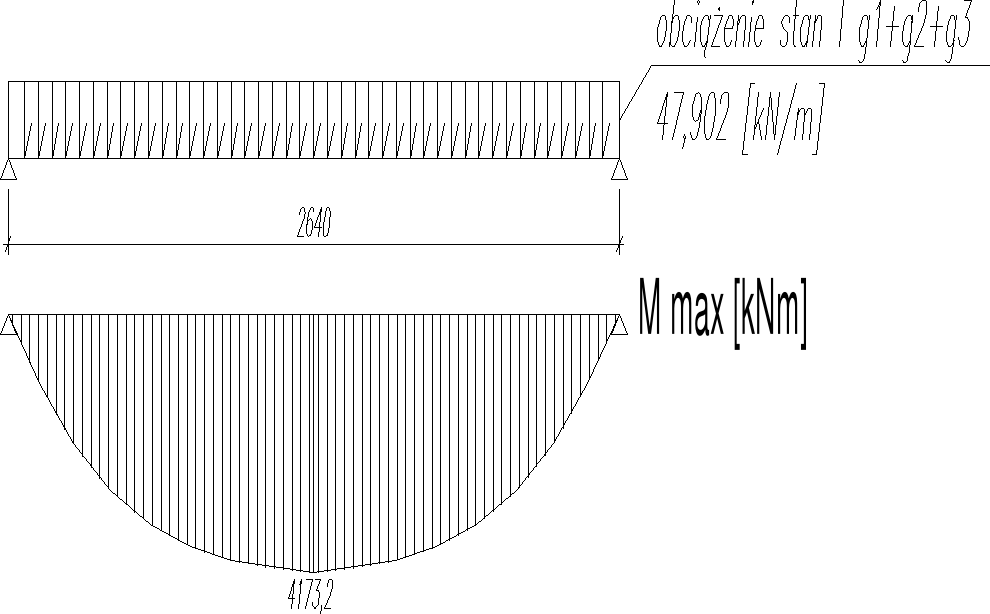

2.5.1.) Stan I - montażowy (g1+g2+g3)

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 11

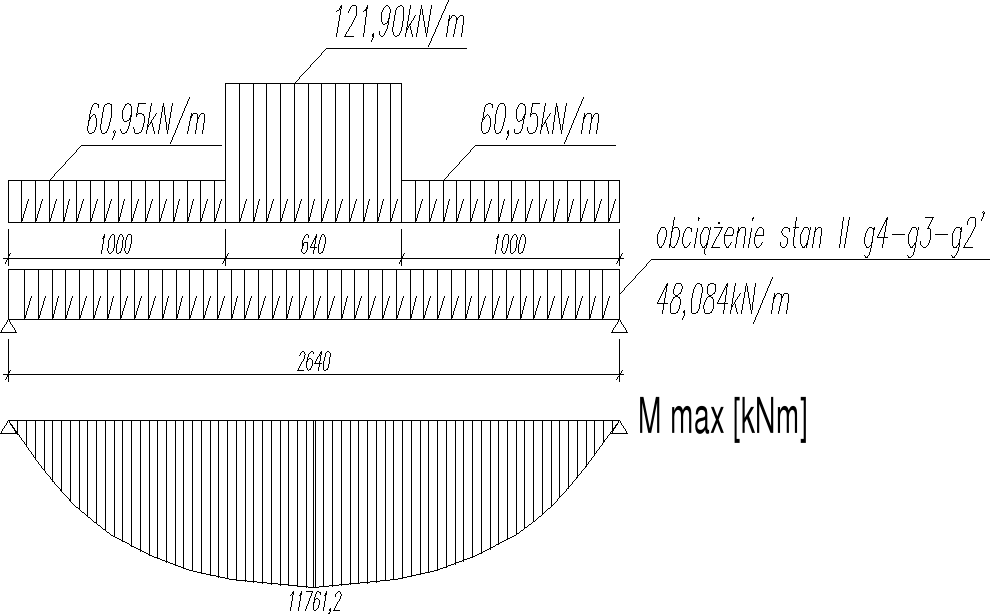

2.5.2.) Stan II - użytkowy (g4-g3-g2'+(p))

0x01 graphic

g3= (0,9/1,5) × 2,844 [kN/m] = 1.706 [kN/m]

g2'= (0,9/1,2) × 1,314 [kN/m] = 0,985 [kN/m]

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 12

2.5.3.) Stan przy wykolejeniu

2.5.3.1.) Stan I przy wykolejeniu

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 13

2.5.3.2.) Stan II przy wykolejeniu

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 14

3) Charakterystyki geometryczne przekroju zespolonego

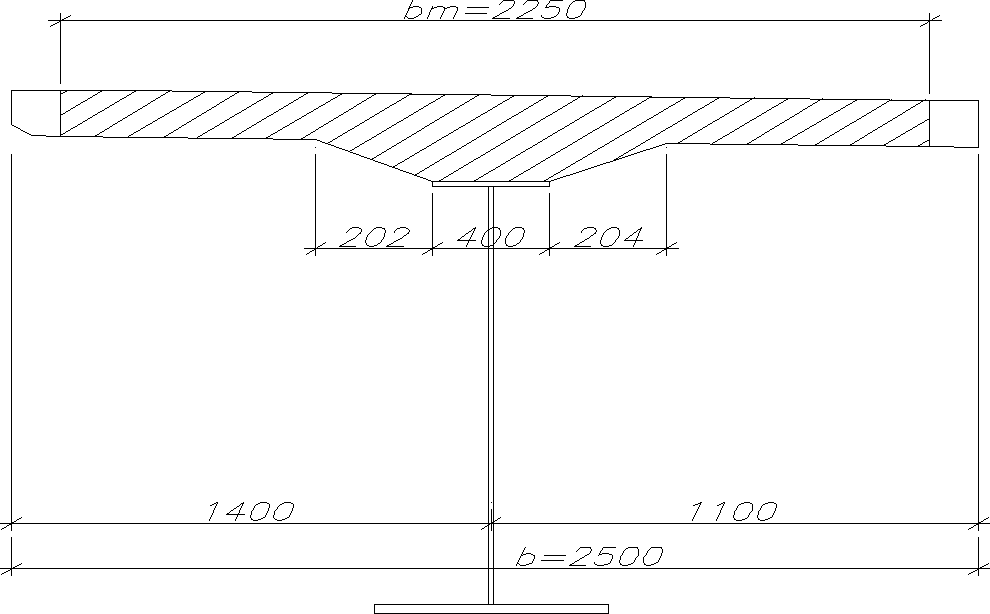

3.1.) Szerokość współpracująca płyty

L = 26.40m - rozpiętość mostu w osiach

b = 2.5m - szerokość

bm =0,9b szerokość współpracująca płyty wg.: Ryżyński A. i in.: „Mosty stalowe”

bm=0,9x2,5=2,25m

0x01 graphic

3.2.) Charakterystyki geometryczne przekroju dźwigara stalowego

Pole przekroju

F s = 40×1,5 + 70× 5,0 + 230× 1,2 = 686cm²

Moment statyczny względem osi x

S x = 40×1,5 × 235,75 + 70× 5,0 × 2,5 + 230 × 1,2 × 120 = 48140cm³

0x01 graphic

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 15

Moment bezwładności dźwigara stalowego względem osi „X” przechodzącej przez jego środek ciężkości

0x01 graphic

3.3.) Charakterystyki geometryczne przekroju betonu współpracującego

0x01 graphic

Pole przekroju

F b =25 × 225 +(80 + 40)/2 × 20 = 6825cm²

Moment statyczny względem osi x

S x (80 + 40)/2 × 20× 10 + 225 × 25 × 325 = 194812,5m³

0x01 graphic

Moment bezwładności płyty betonowej względem osi „X” przechodzącej przez jej środek ciężkości

0x01 graphic

3.4.) Charakterystyki geometryczne przekroju zespolonego

0x01 graphic
- moduł sprężystości stali 18G2A

0x01 graphic
- moduł sprężystości betonu B60

0x01 graphic
- Pole powierzchni płyty betonowej

0x01 graphic
- Pole powierzchni dźwigara stalowego

0x01 graphic
- Pole powierzchni dźwigara zespolonego

0x01 graphic
- odległość między środkami ciężkości przekroju betonowego i stalowego

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 16

Moment statyczny względem osi x dla całego przekroju

0x01 graphic

0x01 graphic

Moment bezwładności przekroju poprzecznego zespolonego względem osi x przechodzącej przez jego środek ciężkości (C)

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 17

Obliczenie wskaźników wytrzymałości

Ybg = 126,29cm - odległość środka ciężkości przekroju zespolonego od górnej powierzchni płyty betonowej

0x01 graphic
- wskaźnik wytrzymałości betonu na krawędzi górnej

Ybd = 97,79cm - odległość środka ciężkości przekroju zespolonego od górnej powierzchni płyty betonowej

0x01 graphic
- wskaźnik wytrzymałości betonu na krawędzi dolnej

Y1 = 95,73cm - odległość środka ciężkości przekroju zespolonego od górnej powierzchni górnego pasa blachownicy

0x01 graphic
- wskaźnik wytrzymałości pkt. 1

Y2 = 138,71cm - odległość środka ciężkości przekroju zespolonego od dolnej powierzchni dolnego pasa blachownicy

0x01 graphic
- wskaźnik wytrzymałości pkt. 2

Wskaźniki wytrzymałości dla przekroju stalowego

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 18

4) Naprężenia

4.1.) Naprężenia normalne w betonie

Na krawędzi górnej:

0x01 graphic

Na krawędzi dolnej:

0x01 graphic

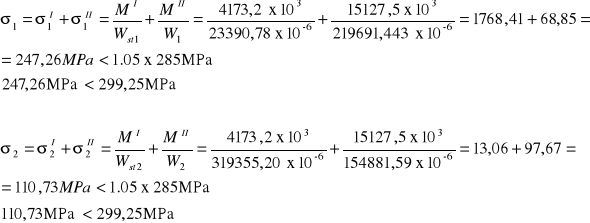

4.2.) Naprężenia normalne w stali

0x01 graphic

0x01 graphic

Grzegorz Grabek

Marek Tuteja

gr. 513

PROJEKT Z PRZEDMIOTU

KONSTRUKCJE MOSTOWE

str. 19

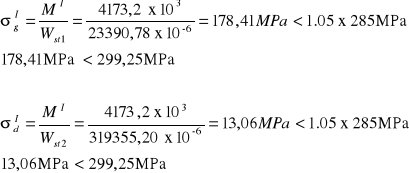

4.3.) Naprężenia normalne w stali w fazie I

0x01 graphic

Wartości naprężeń dopuszczalnych zostały nie przekroczone, a więc wymiary zostały dobrane poprawnie

Funkcja

Tytuł zawodowy

Imię i nazwisko

Podpis

Projektanci

studenci

Grzegorz Grabek

Marek Tuteja

Weryfikator

dr inż.

Bogusław JAREK



Wyszukiwarka

Podobne podstrony:
MOSTY-OPis, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych
TYT, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych, Pomoc
Projekt mostu sprężonego, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstru
POLITECHNIKA KRAKOWSKA, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstruk
na teczkę z mostow, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji
ZESTAWIENIE OBCIĄŻEŃ NA PŁYTĘ2, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy k
Most2-Opis, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych
koszulka, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych,
Opis mostu-dj, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostow
opis tecznicznyd, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mos
Opis techniczny-mosty, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcj
Opis mostu, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych
opis mosty, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstrukcji mostowych
Projekt mostu sprężonego, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 8, Podstawy konstru
WYMAGANIA TECHNICZNE PODSYPKI, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 7, Podstawy bu
STANDARDY KONSTRUKCYJNE NAWIERZCHN, Skrypty, PK - materiały ze studiów, I stopień, SEMESTR 7, Podsta

więcej podobnych podstron
