Cel ćwiczenia:

• Badanie zmian widma dźwięku wydawanego przez określone źródło

• Badanie zmian widma zachodzących przy zmianie warunków wzbudzenia źródła dźwięku.

Przebieg ćwiczenia:

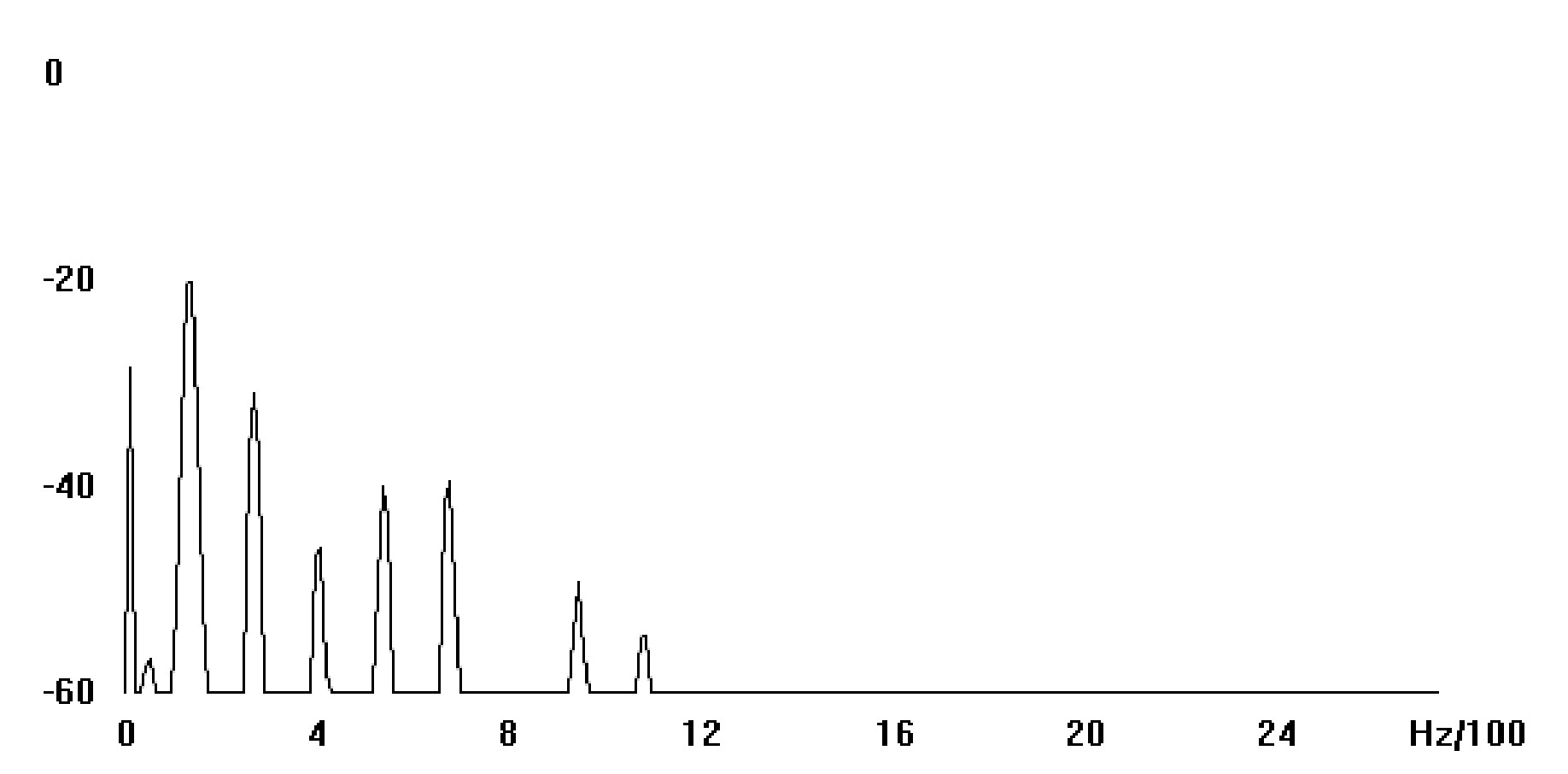

1.Widmo akustyczne gitary w zależności od sposobu pobudzania drgań (od przyjętej długości struny ,λ =65cm

a)dla najgrubszej struny

Długość struny	½ λ	1/3 λ	¼ λ	1/5 λ
Hz	150	300	400	400
A	-18	-28	-38	-49

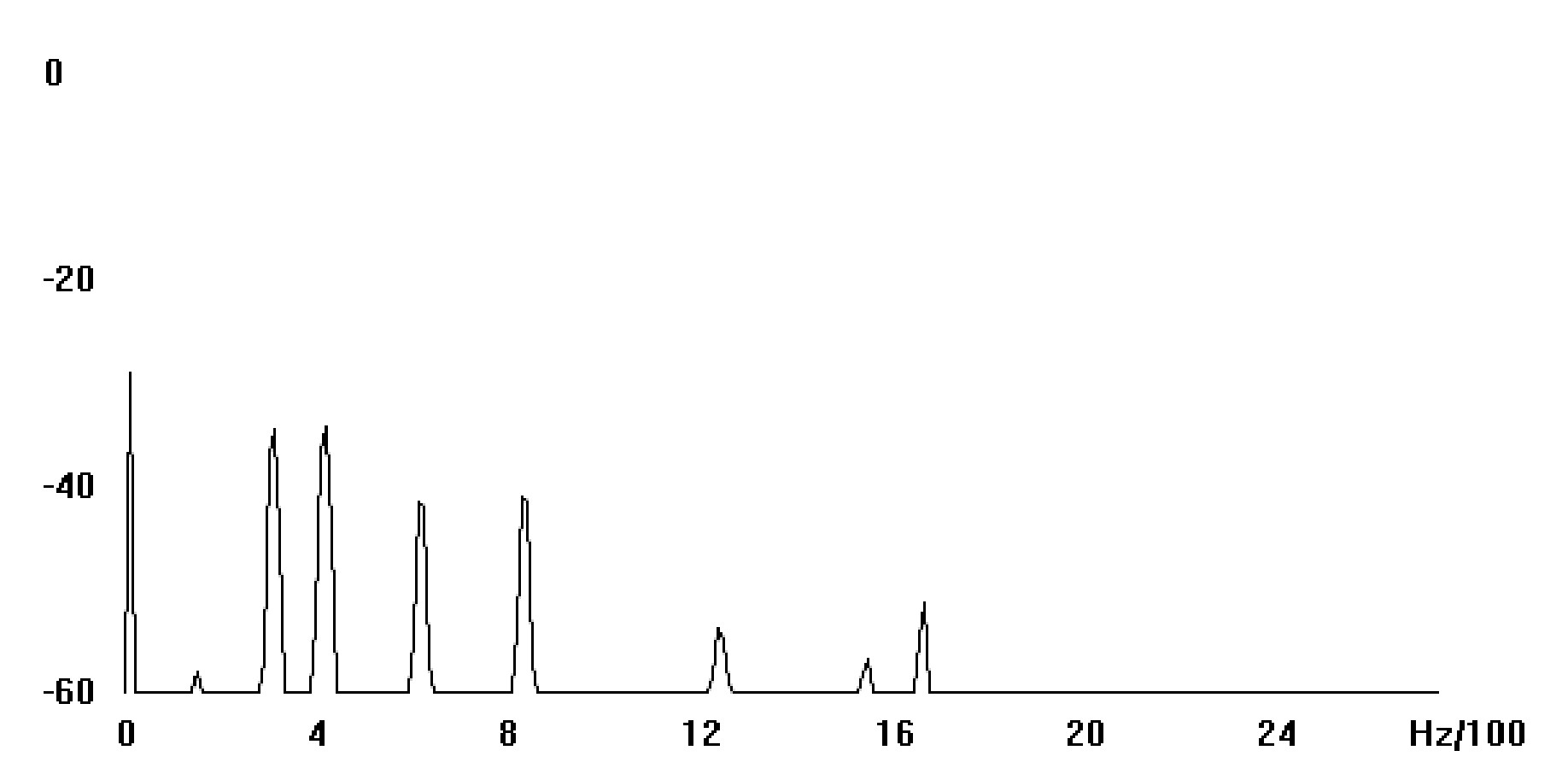

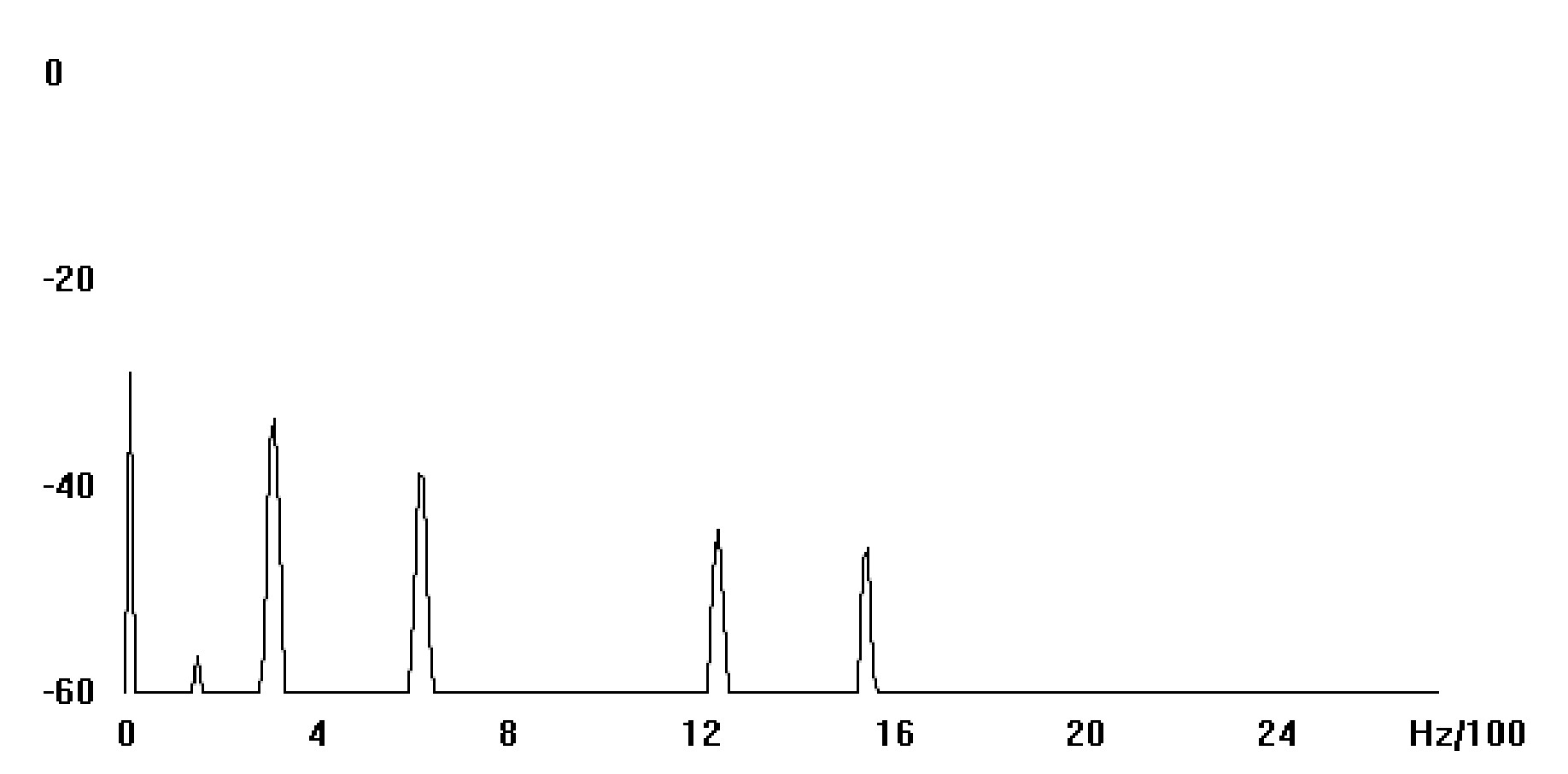

½ λ 1/3 λ

1/4 λ 1/5

b)dla najcieńszej

Długość struny	½ λ	1/3 λ	¼ λ	1/5 λ
Hz	900	1200	100	300
A	-25	-22	-58	-55

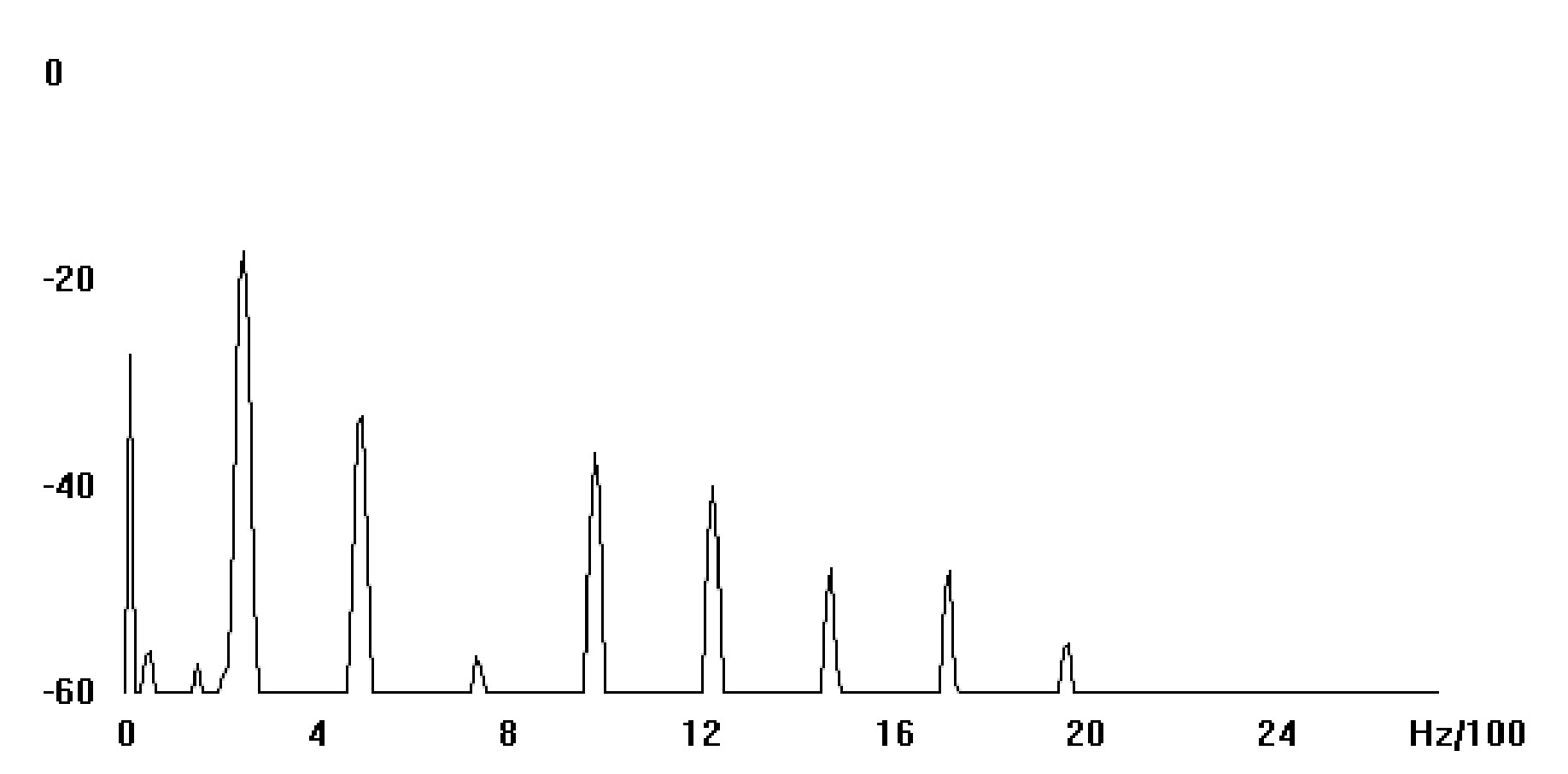

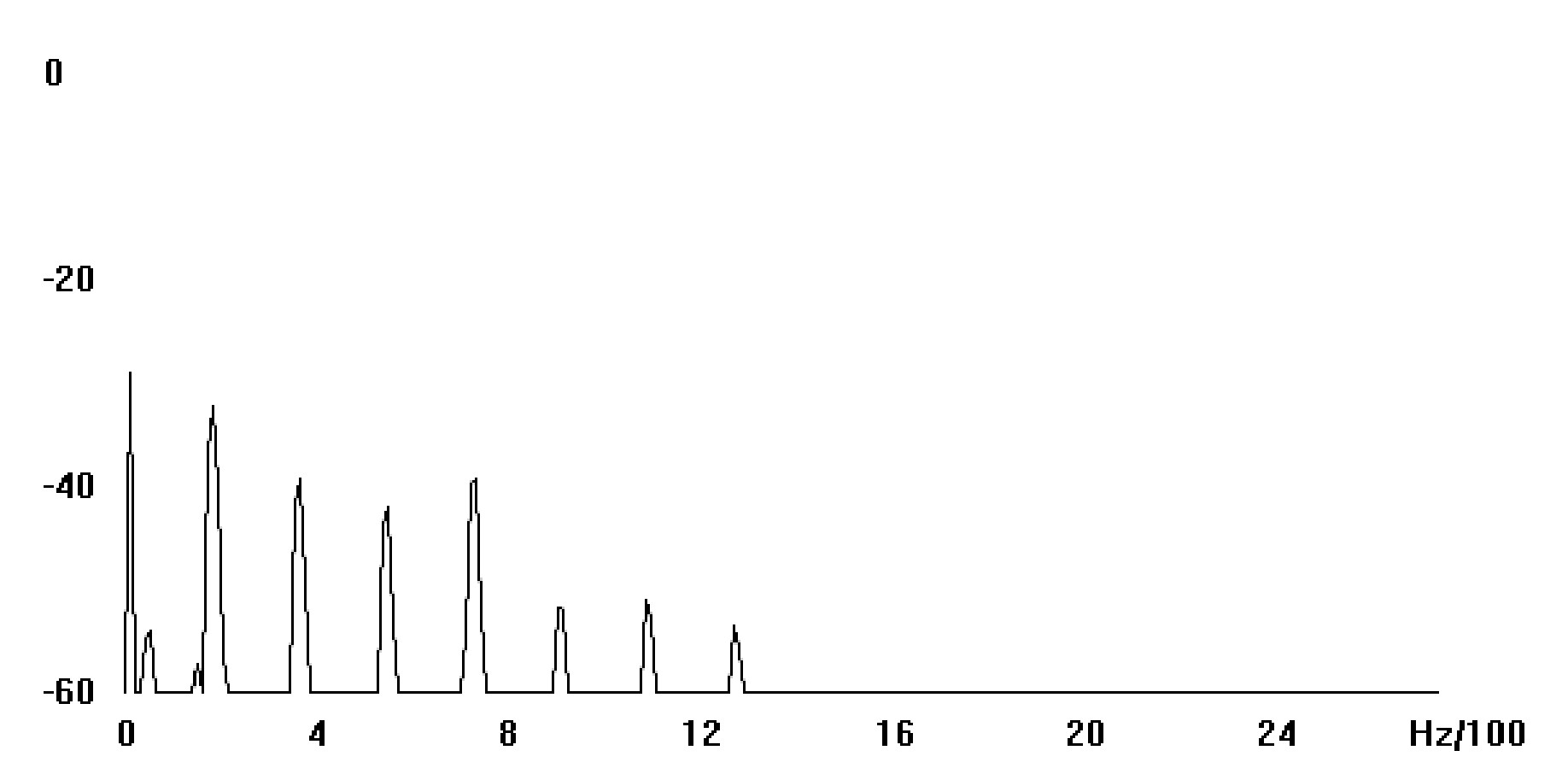

½ λ

1/3 λ

1/4 λ 1/5 λ

Widmo akustyczne gitar dla różnych przetworników.( dla najgrubszej struny i 1/2 λ )

N- Neck M-Middle B- Bridge

N+M -Neck +Middle M+B -Middle+ Bridge

Rodzaj przetwornika	N	N+ M	M	M+ B	B
Hz	300	300	500	300	300
A	-16	-8	-21	-5	-4

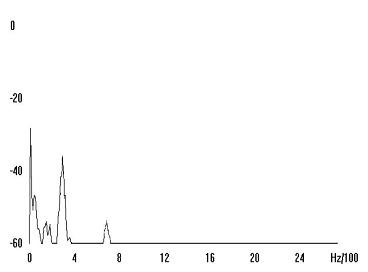

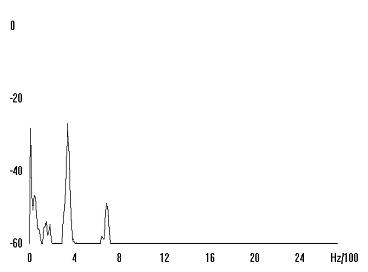

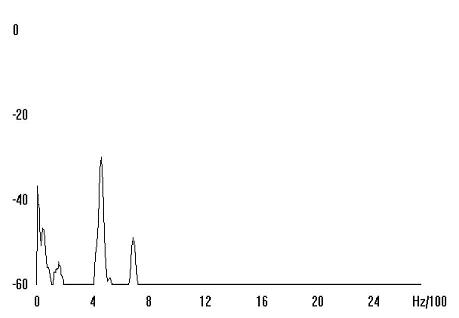

a) N b) N +M

c) M d) M +B

e) B

Pomiar rozchodzenia się fali od najgrubszej do najcieńszej

Grubość struny
Hz	200	150	250	300	350	400
A	-21	-19	-33	-18	-31	-35

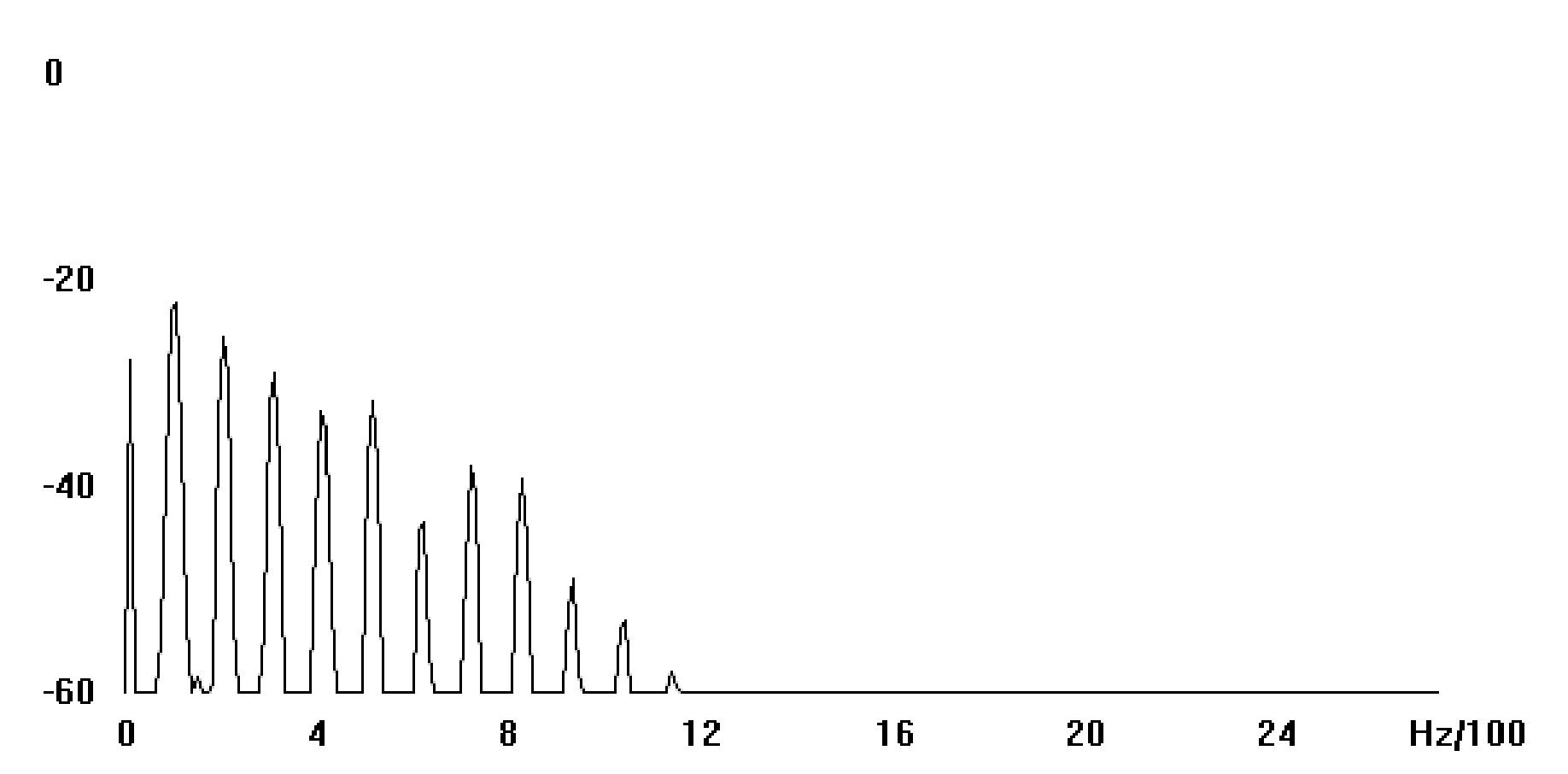

a) b)

c) d)

e) f)

Kilkukrotny pomiar prędkości rozchodzenia się fali dla tych samych parametrów (1/3 λ, dla struny najgrubszej ).

Dł. struny	1/3 λ	1/3 λ	1/3 λ	1/3 λ
Hz	300	250	450	300
A	-25	-37	-28	-23

a) b)

c) d)

Wnioski:

Pomimo pobudzenia danej struny w różnych miejscach, częstotliwość dal wszystkich odległości jest taka sama, jednakże różne są amplitudy. Wraz ze zmniejszeniem się grubości struny zwiększają się częstotliwości drgań harmonicznych. Jak wynika z wykonanych obliczeń pomiary są obarczone pewną niepewnością pomiarową. Wpływ ma na to kilka czynników. Nie możliwe jest wykonanie dwa razy takiego samego „zamrożenia” (dla tych samych parametrów) oraz nie wykonalne jest użycie takiej samej siły do szarpnięcia struny.

---
