Fragment dokumentu:

Dane

Szkice i obliczenia

Wyniki

P = 20 kN

a = 2000mm

RA = 20kN

  1. Temat

0x01 graphic

P = 20 kN

a = 2000mm

  1. Obliczenie reakcji podpór

Σ MiA = - P•a - P•2a + RB•3a = 0

RB = P = 20 kN

Σ Fiy = RA + RB - P - P = 0

RA = P = 20kN

  1. Analiza kratownicy metodą analityczną

Na niebiesko zaznaczono wektory o nieznanych wartościach

Węzeł I

0x01 graphic

Σ Fiy = RA - S2•sin60˚ = 0 → S2 = 23,1 kN

Σ Fix = S2•cos60˚ - S1 = 0 → S1 = 11,55 kN

RA = 20 kN

RB = 20 kN

S1 = 11,55 kN

S2 = 23,1 kN

Dane

Szkice i obliczenia

Wyniki

S2 = 23,1 kN

S1 = 11,55kN

S3 = 23,1 kN

P = 20 kN

Węzeł III

0x01 graphic

Σ Fiy = S2•sin60˚ - S3•sin60˚ = 0 → S3 = 23,1 kN

Σ Fix = -S2•cos60˚ - S3•cos60˚ + S4 = 0 → S4 = 23,1 kN

Węzeł II

0x01 graphic

Σ Fiy = -P + S5•sin60˚ + S3•sin60˚ = 0 → S5 = 0

Σ Fix = S3•cos60˚ + S1 - S6 = 0 → S6 = 23,1 kN

S3 = 23,1 kN

S4 = 23,1 kN

S5 = 0

S6 = 23,1 kN

Dane

Szkice i obliczenia

Wyniki

S4 = 23,1 kN

S8 = 23,1 kN

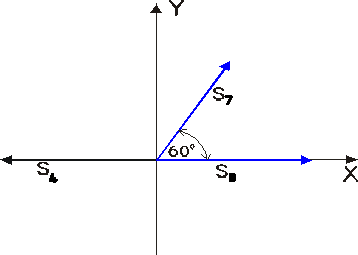

Węzeł IV

0x01 graphic

Σ Fiy = S7•sin60˚ = 0 → S7 = 0

Σ Fix = -S4 + S8 = 0 → S8 = 23,1 kN

Węzeł VI
