Laboratorium podstaw elektrotechniki II

Temat ćwiczenia: Stany nieustalone z obwodach z elementami RC.

Nr ćwiczenia: 8

Wykonali:

Marcin Czarnacki

Łukasz Bąk

Piotr Biernacki

Piotr Chmiel

GRUPA DZIEKAŃSKA 3.5

ĆWICZENIOWA II

0x01 graphic

Lublin dn. 25.11.2002 r.

Politechnika Lubelska

LABORATORIUM PODSTAW

ELEKTROTECHNIKI II

Nazwisko i imię:

Marcin Czarnacki Łukasz Bąk

Piotr Biernacki

Piotr Chmiel

Ćwiczenie

nr 8

SEMESTR

III

GRUPA

ED 3.5

ROK

AKADEMICKI

2002/2003

Temat ćwiczenia: Stany nieustalone z obwodach z elementami RC.

Data wykonania:

25.11.2002 r.

Ocena:

1.Ładowanie kondensakora

I

L.p.

t

C= 10 μF R= 2MΩ

U

UC

UR

I

s

V

V

V

μA

1

10

2,58

1,3

1,28

0,64

2

20

1,7

0,88

0,44

3

30

2

0,58

0,29

4

40

2,18

0,4

0,2

5

50

2,28

0,3

0,15

6

60

2,34

0,24

0,12

7

70

2,38

0,2

0,1

8

80

2,4

0,18

0,09

9

90

2,42

0,16

0,08

10

100

2,43

0,15

0,075

oblicznia:

UR=U-UC

UR=2,58-1,3V=1,28V 0x01 graphic

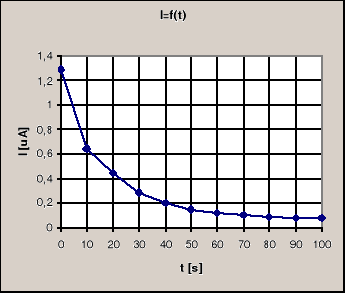

0x01 graphic

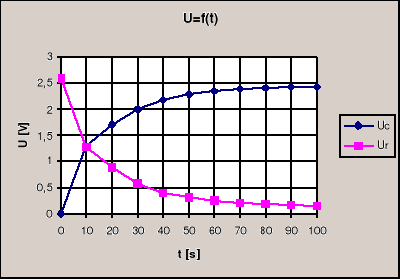

τ0x08 graphic
=RC=10μF*2MΩ=20s

0x01 graphic

II

L.p.

t

C= 10μF R= 0,91 MΩ

U

UC

UR

I

s

V

V

V

A

1

5

2,58

1,2

1,38

1,52

2

10

1,75

0,83

0,91

3

15

2

0,58

0,64

4

20

2,19

0,39

0,43

5

25

2,26

0,32

0,35

6

30

2,38

0,2

0,22

7

35

2,42

0,16

0,18

8

40

2,45

0,13

0,14

9

45

2,46

0,12

0,13

10

50

2,46

0,12

0,13

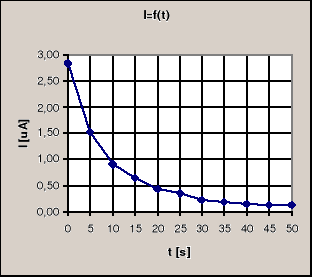

0x08 graphic

τ=RC=10μF*0,91=9,1s

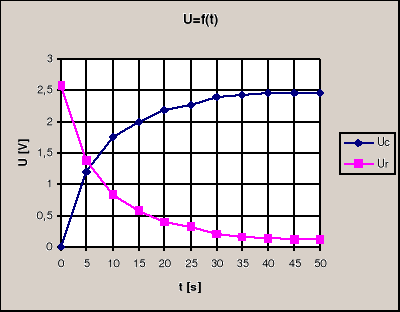

0x01 graphic

III

L.p.

t

C= 18μF R= 2 MΩ

U

UC

UR

I

s

V

V

V

A

1

20

2,58

1,08

1,5

0,75

2

40

1,63

0,95

0,48

3

60

1,97

0,61

0,31

4

80

2,2

0,38

0,19

5

100

2,3

0,28

0,14

6

120

2,4

0,18

0,09

7

140

2,44

0,14

0,07

8

160

2,47

0,11

0,05

9

180

2,49

0,09

0,04

10

200

2,5

0,08

0,04

τ=RC=18μF*2MΩ=36s

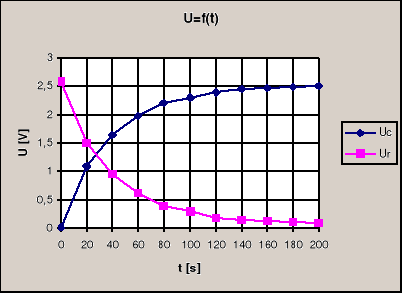

0x01 graphic

0x01 graphic

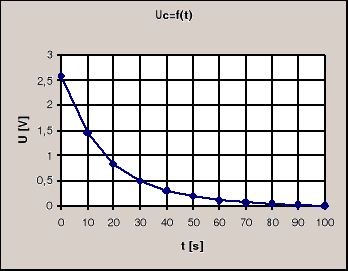

2.Rozładowanie kondensatora .

L.p.

t

C= 10 μF R= 2MΩ

UC

I

s

V

μA

1

10

1,44

0,72

2

20

0,84

0,42

3

30

0,5

0,25

4

40

0,3

0,15

5

50

0,2

0,1

6

60

0,11

0,055

7

70

0,07

0,035

8

80

0,04

0,02

9

90

0,02

0,01

10

100

0,01

0,005

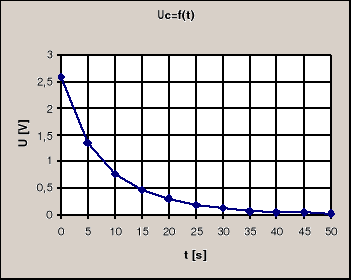

0x01 graphic

L.p.

t

C= 10 μF R=0,91MΩ

UC

I

s

V

μA

1

5

1,35

1,48

2

10

0,76

0,84

3

15

0,46

0,51

4

20

0,3

0,33

5

25

0,18

0,20

6

30

0,12

0,13

7

35

0,07

0,08

8

40

0,05

0,05

9

45

0,04

0,04

10

50

0,03

0,03

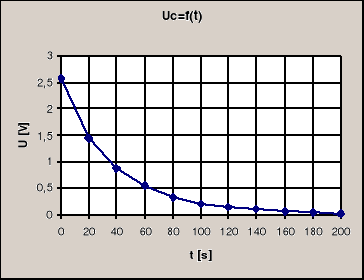

0x01 graphic

L.p.

t

C= 18 μF R=2MΩ

UC

I

s

V

μA

1

20

1,44

0,72

2

40

0,87

0,44

3

60

0,54

0,27

4

80

0,33

0,17

5

100

0,21

0,11

6

120

0,14

0,07

7

140

0,1

0,05

8

160

0,06

0,03

9

180

0,04

0,02

10

200

0,03

0,02

0x01 graphic

3. Wnioski

Z pomiarów wykonanych w tym ćwiczeniu możemy zauważyć potwierdzenie II prawa komutacji, które mówi o tym, że napięcie na kondensatorze nie może zmianić sie skokowo

i w chwili tuż przed komutacją ma taką samą wartość jak tuż po komutacji.

Drugie prawo komutaji jest też nazywane zasadą ciągłości napięcia i ładunku na pojemności.

Pomiar napięcia na kondensatorze był możliwy dzieki doborze elementów RC o stałej czasowej rzedu kilku sekund. Dla mniejszych rezystancji i pojemności nie byli byśmy w stanie

zmierzyć napięcia w tak szybkich odstępach czasu.

Jak wynika z wykresów stała czasowa z obliczeń jest porównywalna ze stałą z wykresów.
