Stany nieustalone w obwodach RC v2, Laboratorium elektrotechniki


Politechnika Lubelska w Lublinie

Laboratorium elektrotechniki

Ćwiczenie nr: 8

Łukasz Machnik

Adam Komosa

Krzysztof Kusy

Semestr: III

Grupa: ED. 3.4

Rok akadem.: 98/99

Temat: Stany nieustalone w obwodach z

Elementami RC

Data wykonania:

16.12.98

Ocena:

Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się i praktyczne sprawdzenie stanu nieustalonego w obwodzie RC.

Schemat pomiarowy:

0x01 graphic

Dobór przyrządów:

V1 - Woltomierze LM - 3,

V2 -Digitalvolmeter V240 (o rezystancji RV =14 MΩ)

Zasilanie z tablicy 5V

1. Ładowanie kondensatora

C=18μF R1=0,91MΩ RV=14MΩ τ1 =15,38s

C=18μF R2=2MΩ RV=14MΩ τ2 =31,5 s

t

u

uc

uR

i

t

u

uc

uR

i

s

V

V

V

μA

s

V

V

V

μA

0

5

0,050

4,950

5,436

0

5

-0,016

5,016

2,509

30

3,487

1,513

1,414

30

2,234

2,766

1,223

60

4,166

0,834

0,619

60

3,180

1,820

0,683

90

4,313

0,687

0,447

90

3,610

1,390

0,437

120

4,354

0,646

0,399

120

3,784

1,216

0,338

150

4,358

0,642

0,394

150

3,886

1,114

0,279

180

4,366

0,634

0,385

180

3,942

1,058

0,247

210

4,372

0,628

0,378

210

3,961

1,039

0,236

240

3,974

1,026

0,229

Wzory i obliczenia

0x01 graphic
- teoretyczna stała czasowa

0x01 graphic
- teoretyczna stała czasowa

0x01 graphic

0x01 graphic

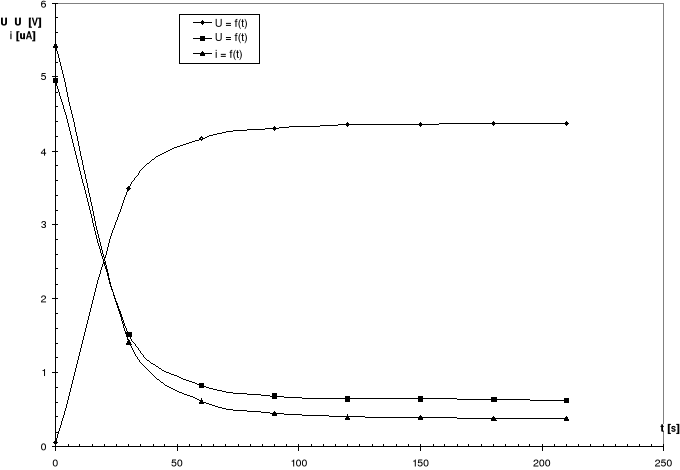

Charakterystyki uC = f(t), uR = f(t), i = f(t) dla C = 18 μF i R1 = 0,91 MΩ, RV=14 MΩ

0x08 graphic

0x08 graphic

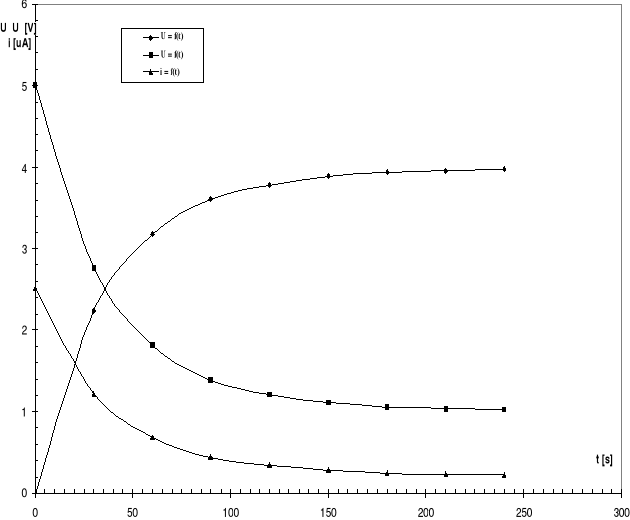

Charakterystyki uC = f(t), uR = f(t), i = f(t) dla C = 18 μF i R2 = 2 MΩ, RV=14 MΩ

0x08 graphic

2. Rozładowanie kondensatora

C=18 μF, RV=14 MΩ, R1=0,91 MΩ,

τ1 = 15,38s

C=18 μF RV=14 MΩ R2=2MΩ

τ2 =31,5 s

t

uc

i

t

uc

i

s

V

μA

s

V

μA

0

4,307

-5,041

0

3,982

-2,275

16

2,863

-3,347

34

1,502

-0,858

32

0,810

-0,948

68

0,623

-0,356

48

0,366

-0,428

102

0,266

-0,152

64

0,158

-0,185

136

0,107

-0,061

80

0,049

-0,057

170

0,030

-0,017

96

0,029

-0,034

204

0,011

-0,006

112

0,016

-0,019

Wzory i obliczenia

0x01 graphic

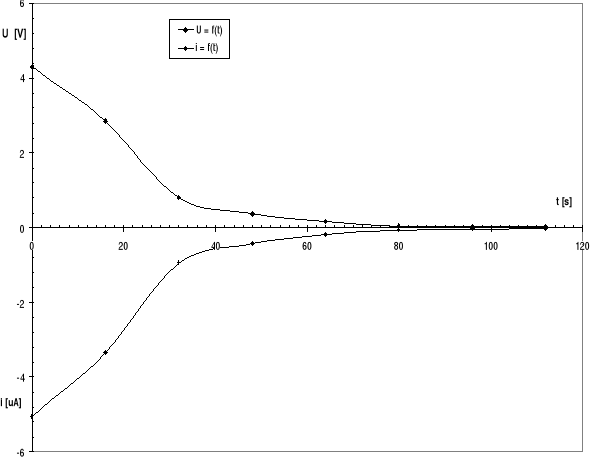

Charakterystyki uC = f(t), i = f(t) dla C = 18 μF i R1 = 0,91 MΩ, RV=14 MΩ

0x08 graphic
0x08 graphic

Charakterystyki uC = f(t), i = f(t) dla C = 18 μF i R2 = 2 MΩ, RV=14 MΩ

Wnioski

W ćwiczeniu woltomierz mierzący napięcie na kondensatorze był podłączony na stałe i jako element nie idealny posiada skończoną rezystancje (14MΩ), która została uwzględniona w obliczeniach.

Krzywe ładowania i rozładowania kondensatora otrzymane doświadczalnie zgadzają się z teoretycznymi przebiegami krzywej wykładniczej.

0x08 graphic
Czas ładowania jak i rozładowania zgodnie z teorią rośnie wraz ze wzrostem stałej czasowej τ (czyli wraz ze wzrostem wartości elementów R i C).

0x01 graphic

0x01 graphic

2,77

0x01 graphic

0x01 graphic
