6. Instalacja pompy ciepła

6.1. Wykonanie odwiertów

Wybrana na podstawie otrzymanych wyników sprężarkowa pompa ciepła, która przeznaczona jest do efektywnego ogrzewania pomieszczeń oraz przygotowania ciepłej wody użytkowej, by móc efektownie działać powinna być poprawnie zainstalowana w środku budynku jak i na zewnątrz. Urządzenie należy zamontować zgodnie z wytycznymi producenta zwartymi w instrukcji obsługi, którą każdy model musi posiadać. Zaleca się, aby przynajmniej raz w roku dokonywać przeglądu połączeń elektrycznych w pompie ciepła oraz sprawdzić stan dolnego źródła oraz samego glikolu.

Przed przystąpieniem do instalacji urządzenie, należy w pobliżu pomieszczenia przeznaczonego na pomieszczenie grzewcze (kotłownia), dokonać czterech odwiertów o minimalnej głębokości 60 m. Wynika to z wyników obliczeniowych dotyczących długości jednego pionowego wymiennika gruntowego. W odwiertach tych zostaną umieszczone kolejno dobrane wymienniki, w których będzie nieustannie krążyła niezamarzalna ciecz (glikol). Przykładowa instalacja pionowego wymiennika gruntowego jest przedstawiona na rys.6.1.Wykonywanie takiej pracy jest bardzo czasochłonne, ponieważ odwierty powinny być wykonane bardzo dokładnie i nie można pozwolić sobie na to, by były krzywe. W przeciwnym razie, jeżeli wymiennik zostanie umieszczony niepoprawnie w dolnym źródle ciepła, istnieje możliwość wadliwej pracy całego układu grzewczego.

Rys.6.1. Wprowadzenie sondy gruntowej do odwiertu

Przy wykonywaniu odwiertów w ziemi, należy pamiętać o tym, że nie mogą być one bliżej niż 5 m od siebie, a także nie mogą być bliżej niż 10 m od ogrzewanego domu. Wiąże się to z niekorzystnym oddziaływaniem na siebie umieszczanych w gruncie wymienników.

Wykonane odwierty stanowią dolne źródło ciepła dla domu, które zostanie rozprowadzone dzięki centralnemu systemowi ogrzewania w postaci ogrzewania podłogowego. W projekcie zostaje użyte ogrzewanie podłogowe, z tego względu, iż przy samym projekcie domu zostało one założone jako najoptymalniejsze rozwiązanie. Poza tym ogrzewanie tego typu, bardzo dobrze współpracuje z pompami ciepła, kotłami kondensacyjnymi jak i kolektorami słonecznymi. Układanie tego typu ogrzewania jest dość czasochłonne, i wymaga również ogromnej precyzji, ponieważ bardzo łatwo jest uszkodzić instalację bądź też źle podłączyć kable na wyjściach.

Rys.6.2. Rozmieszczenie ogrzewania podłogowego

Jedynym dość istotnym warunkiem jest to, aby temperatura wody zasilającej instalację nie przekraczała 50 ^oC. Pompa ciepła umożliwiająca przygotowanie ciepłej wody użytkowej dla maksymalnie 6 osobowej rodziny. Maksymalna temperatura użytkowej wody jaką może przygotować pompa ciepła to 55 ^oC. Jednak mając na uwadze najekonomiczniejsze użytkowanie pompy ciepła zalecane jest, aby nie ustawiać temperatury c.w.u. powyżej 45 ^oC, gdyż zazwyczaj spowoduje to podniesienie kosztów użytkowania pompy ciepła a tym samym spowoduje szybsze zużywanie się elementów agregatu pompy ciepła.

6.2. Instalacja w pomieszczeniu

W zakres standardowej dostawy popy ciepła wchodzą takie elementy jak: separator powietrza, czujniki temperatury zewnętrznej i czujniki temperatury pomieszczenia, czynniki temperatury bufora (powrotu), zestaw zaworów napełniających, zawór odcinający z filtrem. Dla zagwarantowania prawidłowej pracy pompy ciepła dla celów grzewczych domu jak i przygotowania ciepłej wody użytkowej, instalacja hydrauliczna musi być wyposażona w zbiornik buforowy, pojemnościowy podgrzewacz c.w.u. oraz odpowiednia armaturę instalacyjną i zabezpieczającą. Prosty schemat hydrauliczny urządzenia został przedstawiony na rys.6.3. Doskonale widać na nim wszystkie niezbędne podłączenia całego układu grzewczych, które wychodzą bezpośrednio od pompy ciepła.

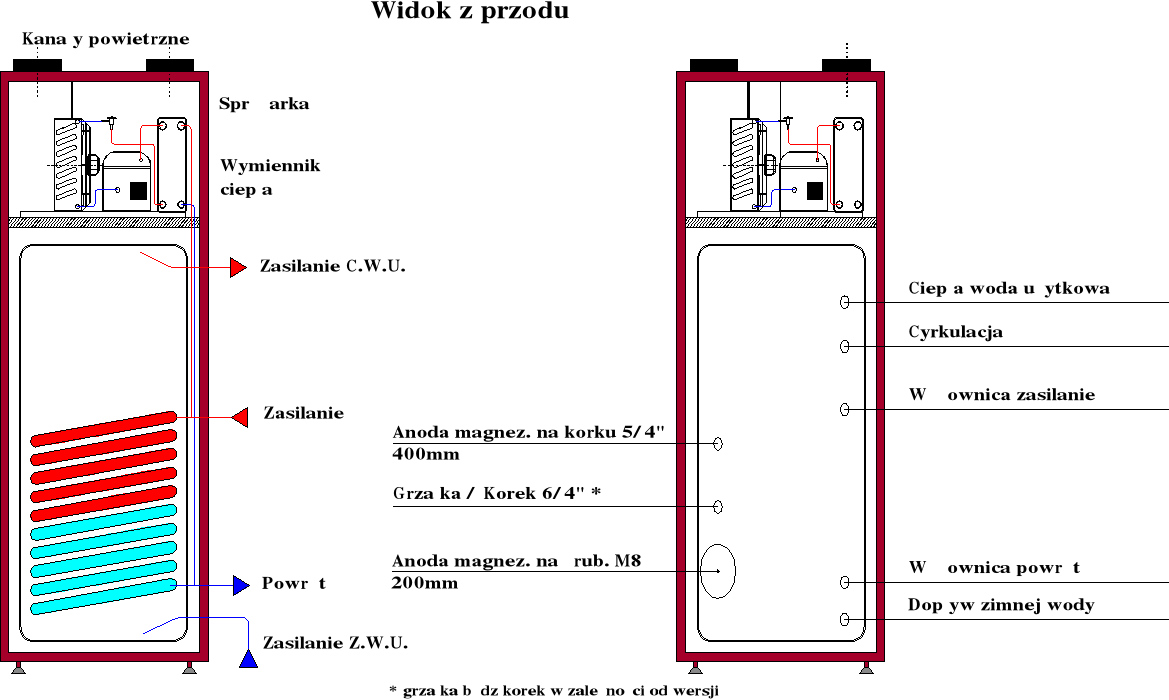

Rys.6.3. Schemat hydrauliczny pompy ciepła

Należy pamiętać, że instalacja pompy ciepła w pomieszczeniu specjalnie dla niej przeznaczonym (oraz urządzeń wchodzących w jej skład), nie jest przypadkowa.. Należy zamontować pompę ciepła w pomieszczeniu tak jak na rys. 6.4 tzn. zostawiając wolną przestrzeń od bocznych ścian min 600 mm w celu późniejszego ewentualnego serwisowania lub przeglądów technicznych urządzenia. Podczas ustawiania pompy ciepła w pomieszczeniu powinna ona być precyzyjnie wypoziomowana, ponieważ wymaga się by była umieszczona na równym i twardym gruncie.

Urządzenie musi być podłączone zgodnie z schematem technologicznym węzła cieplnego, wiąże się to najpierw z przygotowaniem wszystkich niezbędnych materiałów instalacyjnych. Na instalacji grzewczej domu należy zainstalować elementy zabezpieczające takie jak: naczynie przeponowe i grupę bezpieczeństwa z manometrem, odpowiednio dobrane do pojemności i parametrów pracy systemu grzewczego. Kolejno należy wykonać instalację dolnego źródła ciepła oraz połączyć pompę ciepła z rozdzielaczem źródła dolnego. Należy mieć na względzie, by rurociągi dolnego źródła ciepła zostały poprawnie zaizolowane izolacją zimnochronną. Natomiast na rurociągu powrotnym z dolnego źródła ciepła (gruntu) należy zainstalować: zestaw zaworów napełniających, separator powietrza grupę bezpieczeństwa i naczynie przeponowe dolnego źródła ciepła.

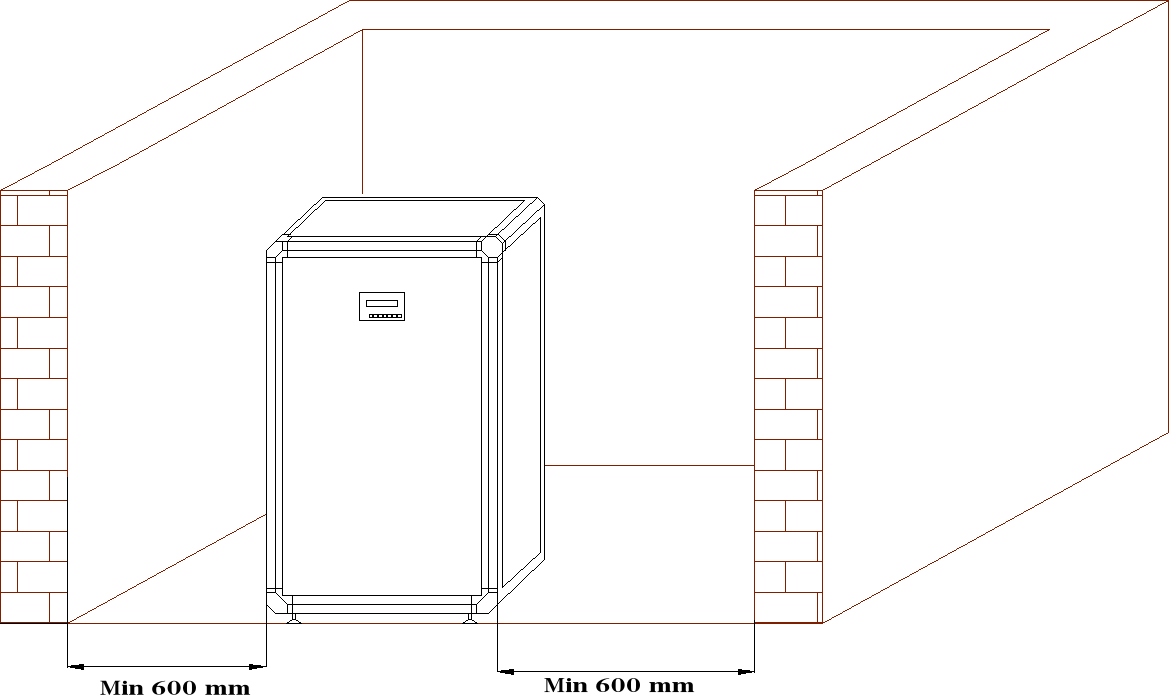

Rys.6.4. Usytuowanie pompy ciepła

Instalację górnego źródła należy podłączyć do króćców przyłączeniowych pompy ciepła, umieszczoną na tylnej ścianie obudowy. Grot strzałki wskazuje wymagany kierunek przepływu wody kotłowej przez wymiennik (skraplacz) pompy ciepła. Przyłącze powinno być wyposażone w śrubunki i zawory odcinające. W instalację górnego źródła powinna być wbudowana grupa bezpieczeństwa oraz filtr, który należy zamontować na wlocie wody kotłowej do skraplacza pompy ciepła.

Pompa ciepła nie może pracować bez dokładnie odpowietrzonej wężownicy i bez podłączenia do układu c.o. Jeśli wężownica nie będzie podłączona poprawnie należy do układu podłączyć naczynie przeponowe o pojemności 5 l oraz zamontować zawór bezpieczeństwa 6 bar oraz dokładnie odpowietrzyć cały układ (odpowietrznik znajduje się na wymienniku płytowym wewnątrz pompy ciepła).

Sterownik pompy ciepła posiada zaprogramowany priorytet podgrzewania ciepłej wody użytkowej. Rozdziału wody kotłowej na c.o. i c.w.u. można dokonać instalując za pompą obiegową zawór trójdrożny z siłownikiem lub stosując dwie pompy obiegowe z zaworami zwrotnymi. Zarówno pompy obiegowe, jak też średnice nominalne zaworów i rurociągów instalacji górnego źródła powinny być dobrane tak, aby zapewniony był minimalny przepływ wody kotłowej przez skraplacz pompy ciepła, podany w karcie katalogowej. Do obiegów grzewczych należy dobierać wyłącznie pompy obiegowe posiadające 3 - stopniowy zakres regulacji mocy. Na wylotach wody kotłowej z pomp obiegowych należy dodatkowo zamontować zawory zwrotne .

6.3. Podłączenie elektryczne

Wykonanie podłączenia elektrycznego powinno być wykonane przez uprawionego elektryka z ważnymi uprawnieniami. Pompa ciepła powinna być zabezpieczona bezpiecznikiem różnicowoprądowym oraz bezpiecznikiem nadmiarowoprądowym, w zależności od mocy elektrycznej urządzenia.

Przed przystąpieniem do podłączenia pompy ciepła do sieci elektrycznej należy sprawdzić i ustalić prawidłową kolejność faz. Schemat podłączenia elektrycznego pokazany jest na rys.6.5. Jak można zauważyć przewody fazowe należy podłączyć do kolejnych zacisków (L1, L2, L3), a przewód zerowy do zacisku oznaczonego literą N, natomiast przewód ochronny do specjalnego zacisku oznaczonego literą PE. W celu podłączenia pompy ciepła należy zdjąć górną pokrywę i podłączyć zasilanie do listwy zaciskowej (znajdującej się górnej części pompy ciepła). Zasilanie należy podłączyć do zacisków oznaczonych L1 ,L2, L3, żeby podłączyć zasilanie należy otworzyć górna pokrywę i tym samym w lewym górnym rogu ukarze się listwa zasilająca i tam należy podłączyć zasilanie, po podłączeniu należy uzgodnić kolejność faz , gdyż nie uzgodnienie kierunku obrotu sprężarki będzie skutkowało jej awarią.

Rys.6.5. Schemat elektryczny urządzenia

Należy pamiętać, aby pompę ciepła podłączyć do sieci elektrycznej z zachowaniem wszystkich niezbędnych zasad oraz przepisów ochrony przeciwpożarowej. Należy stosować odpowiednie przekroje przewodów zasilających i wymagane wartości zabezpieczeń przeciw zwarciowych.. Ważne jest również, by przewody czajników temperatury prowadzić oddzielnie w stosunku do elektrycznych przewodów. Wszystkie czajniki temperatury powrotu (bufora) oraz czajniki temperatury zewnętrznej należy umieścić zgodnie z instrukcja montażu pompy ciepła.

6.4. Uruchomienie i konserwacja

W pierwszej kolejności zostaną podłączone przewody stacji do napełnienia płynem niezamarzającym z zestawem zaworów napełniających. Składa się ona z trzech odcinających zaworów i by-pasu. Kolejno należy napełnić zbiornik stacji do napełnienia płynem niezamarzającym, którym jest roztwór spirytusu technicznego o stężeniu 30%, który gwarantuje uzyskanie ochrony przeciw zamarzającej do temperatury -15^oC. po tych czynnościach następuje uruchomienie pompy ciepła.

Przed pierwszym uruchomieniem pompy ciepła istotnym elementem jest, aby instalacja dolnego źródła ciepła była w całości wypełniona płynem niezamarzającym, a w samym układzie nie pozostało powietrze. Kolejnym etapem jest sprawdzenie ciśnienia w obiegu dolnego źródła ciepła i ewentualnie wyczyszczenia filtru siatkowego.

Jeżeli instalacje: dolnego źródła i grzewcza, są napełnione i wszystko niezbędne połączenia są szczelne, można zaprogramować pompę ciepła do pracy w trybie c.o. i c.w.u.

Po około 10 min pracy od uruchomienia, należy przeprowadzić końcowy przegląd pompy ciepła. Należy skontrolować, w oparciu o instalację montażu, odczyt temperatury po stronie instalacji grzewczej i dolnego źródła ciepła. W razie konieczności należy zoptymalizować przepływ płynu niezamarzającego poprzez korektę prędkości obrotowej pompy ciepła.

Na zakończenie, należy zaizolować rurociągi przed startami ciepła i chłodu, po stronie instalacji grzewczej oraz po stronie instalacji dolnego źródła ciepła.

Pompa ciepła jest urządzeniem bezobsługowym i nie wymaga konserwacji.

Zalecana jest coroczna kontrola stanu instalacji (ciśnień roboczych, odpowietrzenia, pracy pomp obiegowych itp.) oraz kontrola parametrów eksploatacyjnych systemu grzewczego, dokonana przez autoryzowany serwis GALMET.

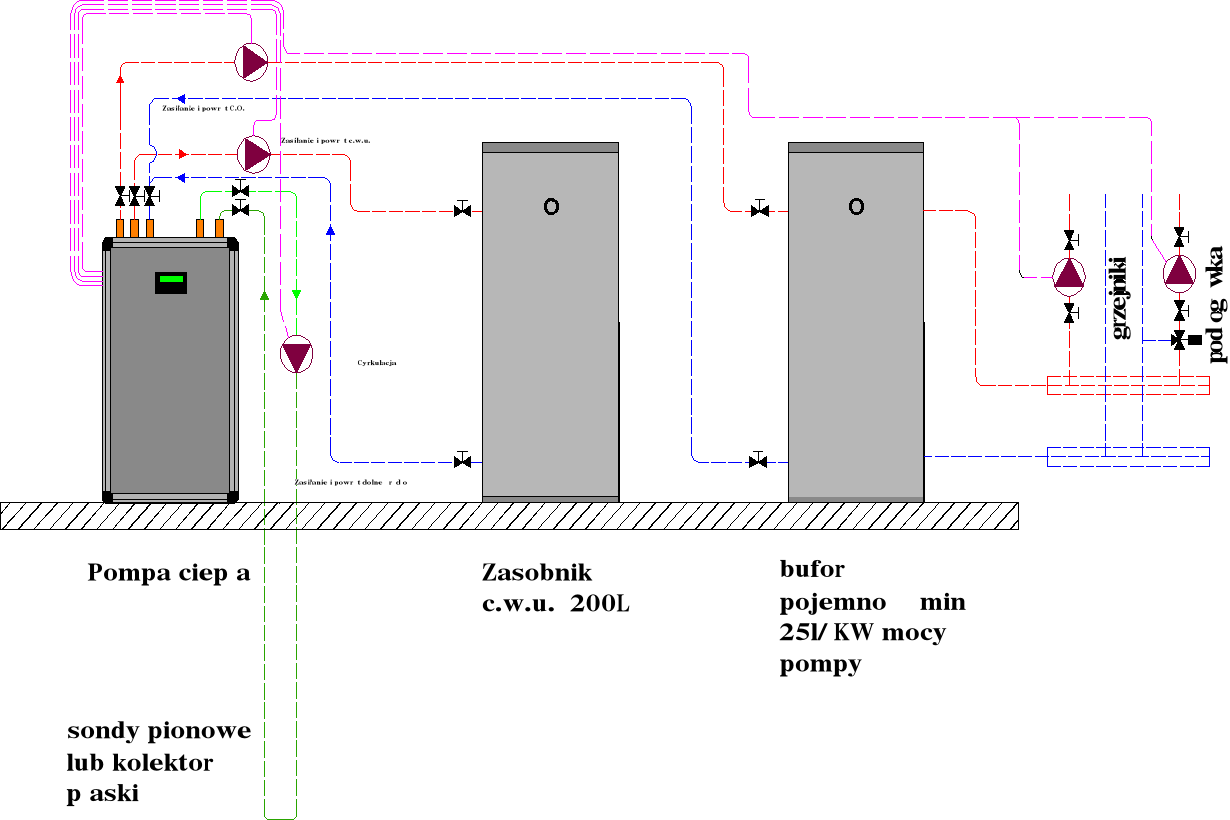

R.ys. Schemat technologiczny

Tab.6.1. Awarie i rozwiązania

Awaria	Przyczyna	Rozwiązanie
Woda wyjściowa jest zimna. Wyświetlacz jest ciemny.	Złe połączenie wtyczki do gniazdka; Ustawiona temperatura wody wyjściowej jest niska; Sterownik temperatury wody wyjściowej jest zepsuty; Obwód drukowany jest uszkodzony.	Włącz ponownie wtyczkę; Zwiększ temperaturę wody wyjściowej; Skontaktuj się z pomocą techniczną.
Brak gorącej wody na wyjściu.	Bieżąca woda została odcięta; Ciśnienie wody jest za niskie; Zawór na wlocie wody jest zamknięty.	Po dostarczeniu wody wszystko wróci do stanu normalnego; Pracuj przy większym ciśnieniu; Otwórz zawór na wlocie wody.
Wyciek wody.	Złącza na rurach nie są szczelne.	Sprawdź i uszczelnij złącza.

a) regularnie sprawdzaj połączenie pomiędzy wtyczką, gniazdkiem i przewodem uziemiającym;

b) w zimnych rejonach (poniżej 0º) w przypadku wyłączenia systemu na dłuższy czas, należy opróżnić wodę, aby zapobiec zamrożeniu wewnętrznego zbiornika i zniszczenia

podgrzewacza;

c) aby urządzenie sprawnie działało, zaleca się regularnie czyścić wewnętrzny zbiornik

i podgrzewacz;

d) co rok sprawdzaj anodę magnezową. Jeśli się zużyła, wymień ją. W celu uzyskania

dalszych informacji należy skontaktować się z dostawcą lub serwisem.

e) jeżeli parametry wody na wyjściu są wystarczające, zaleca się ustawić niższą temperaturę aby zmniejszyć emisję ciepła, zapobiec tworzeniu się kamienia i oszczędzić energię;

f) filtr powietrza należy czyścić co miesiąc a parownik przynajmniej raz w roku.

g) przed zamknięciem urządzenia na dłuższy czas należy odłączyć zasilanie, opróżnić wodę ze zbiornika i rur oraz zamknąć wszystkie zawory. Należy również regularnie sprawdzać wewnętrzne elementy

---
