WZMACNIACZ WE-sprawozdanie, Automatyka i robotyka air pwr, II SEMESTR, Podstawy elektroniki


Data ćwiczenia:

29.03.2010

Nr ćwiczenia: 2

0x01 graphic
0x01 graphic

POLITECHNIKA WROCŁAWSKA­

Skład grupy:

Łukasz Kopeć (177127)
Piotr Krogulec

Wojciech Siedlerski

Wydział: Elektryczny

Termin:

Poniedziałek

14:15-17:00

Semestr letni 09/10

Grupa 6

LABORATORIUM PODSTAW ELEKTRONIKI

Temat: WZMACNIACZ WE

Ocena:

  1. Program ćwiczenia

Na zajęciach laboratoryjnych zapoznawaliśmy się z zasadami działania wzmacniacza WE. Poznawaliśmy parametry układu wzmacniacza oraz badaliśmy zakres liniowej pracy. Wykonaliśmy pomiary napięcia oraz prądu stałego za pomocą miernika cyfrowego, mierzyliśmy również częstotliwości wzmacniacza oraz rezystancje wejściowe i wyjściowe.

  1. Schemat układów pomiarowych

0x08 graphic

Wartości

UCC

+ 18V

R1

82k

R2

8k2

RC

4k7

RE

k47

C1

330n

C2

100n

RL

≥10k

Rys. 1. Schemat układu wzmacniacza WE

0x08 graphic

Rys. 2. Schemat układu do badania wzmacniacza

3. Spis wykorzystywanych przyrządów

ICmax = 100mA

hFE = 200…450

β0 = 220

Tabela 1. Właściwości multimetru

MIERZONA

WIELKOŚĆ

PARAMETRY

MULTIMETR CYFROWY MXD-4660A

stacjonarny

20.000 jedn. ( j ), podwójne całkowanie

dodatkowe trzy pola cyfrowe

U DC zakresy

błąd



inne

0,2...200V, 1000V

(0,05%Ux 3j)

(0,1%Ux 5j) na 1000V

Rv=10M

U AC zakresy

Błąd



inne

0,2...200Vsk, 750Vsk

(0,8%Ux 10j) w paśmie 40Hz-1kHz

(2,5%Ux 10j) w paśmie 1kHz-10kHz

pasmo 40Hz-10kHz, 750Vsk tylko do 1kHz!

Zv=10M ║100pF

f zakresy

błąd



inne

20kHz, 200kHz, 2MHz, 20MHz

2j czyli 0,01%zakresu

automatyczny wybór zakresu

Tabela 2. Właściwości oscyloskopu

Ekran: 10x8cm. Siatka na ekranie:

główne

działki 1cm, pomocnicze 0,2cm

Wejścia: kanał 1 (CH1, X), kanał 2

(CH2, Y),

zewnętrznego wyzwalania (EXT

TRIG IN).

Impedancja wejściowa CH1 i CH2:

1M30pF. Uwaga na kabel:

Ck120pF/m.

Współczynnik odchylania CH1 lub CH2:

5mV/cm...5V/cm w sekwencji 1-2-5,

płynne

zwiększenie do 2,5 razy w każdym

zakresie.

Dodatkowo skokowe zwiększenie

wzmocnienia

(zmniejszenie wsp. odchyl.) x5 dla

CH1 oraz

„odwrócenie” obrazu (INV) dla CH2.

Szerokość pasma (kryterium -3dB):

we DC (U) DC-20MHz

DC-10MHz dla CH1

przy x5

we AC (U) 10Hz-20MHz

10Hz-10MHz dla CH1

przy x5

Czas narostu 17,5ns (CH1 przy x5

35ns) Tryby pracy: kanał CH1 lub CH2,

razem DUAL

(ALT lub CHOP), sumowanie (ADD),

X-Y.

W trybie pracy DUAL przełączanie

kanałów (dla

podstawy czasu):

naprzemienne - ALT

(0,2s/cm...2ms/cm)

czoperowe - CHOP

Tabela 3. Właściwości generatora

Parametry

GENERATOR FUNKCYJNY typ FG-8002

kształt sygnału

sinus, prostokąt, trójkąt

z regulacją składowej stałej

oraz regulacją niesymetrii,

prostokąt o poziomach TTL

częstotliwość: płynnie

mnożnik dziesiętny

błąd nastawy

niestabilność częstotliwości

(0,02) 0,2-2,0

1Hz, 10Hz,..., 1MHz

5,0% (1Hz-100kHz)

8,0% zakresu (1MHz)

0,5%

wyjście

regulacja amplitudy

regulacja składowej stałej

regulacja niesymetrii

dodatkowe wyjście

50 10%

(0,2-20)Vpp+ tłumik -

20dB

-10V +10V

0,1-10

prostokąt TTL

zniekształcenia sinusa

prostokąt: niesymetria

prostokąt: tnarostu lub topadania

trójkąt: nieliniowość

wy TTL: tnarostu lub topadania

1% (10Hz-100kHz)

3%

100ns dla Umax

1% (10Hz-100kHz)

5% (100kHz-2MHz)

25ns

Tabela 4. Właściwości zasilacza

Trzy niezależne, odseparowane źródła, bez

wspólnej masy,

dopuszczalne łączenie szeregowe źródeł.

Odchylenie Uo od nominalnego, bez obciąż.

4,0%.

Zmiana Uo na 10% zmian napięcia sieci

0,5%.

Maksymalny prąd chwilowego obciążenia

1,2A.

Prąd zwarcia źródeł 1,42,3A.

Dynamiczna rezystancja wyjściowa 0,1.

Pojedyncze +5V:

maksymalny prąd trwałego obciążenia 1,0A.

Podwójne 9V ze wspólnym odniesieniem,

podwójne 15V ze wspólnym odniesieniem:

maksymalny prąd trwałego obciążenia 0,3A.


Tabela 5. Właściwości źródła nastawmego

Jedno wyjście stabiliz., dwa potencjometry

nastawy płynnej:

zgrubny -1V...0...+1V,

precyzer -0,1V...0...+0,1V.

Przełącznik mnożnika wartości wyjściowej x0,1 /

x1 / x10.

Maksymalny prąd trwałego obciążenia

10mA.

Prąd zwarcia źródła 1525mA.

Dodatkowe wyjścia napięć przemiennych z

transformatora

sieciowego do ćwiczenia „Układy zasilające” (Nie

zwierać!):

podwójne symetryczne 2x12Vsk, obciążalność

do 0,3Ask

pojedyncze 10Vsk, obciążalność do 1,0Ask.

4. Ćwiczenia, pomiary

Tabela 6.. Wyniki pomiarów do ćwiczenia pierwszego oraz drugiego

do pkt

R1,R2

UCC

[V]

VC

[V]

VB

[V]

VE

[V]

UBEQ

[V]

UCEQ

[V]

ICQ

[mA]

IBQ

[0x01 graphic
A]

IDB

[0x01 graphic
A]

Uwagi

1

R1=82k0x01 graphic

R2=8,2k0x01 graphic

17,944

9,467

1,5055

0,8606

0,6449

8,6064

1,8036

8

198,9

wspólny kolektor

2

R10x01 graphic

R2=8,2k0x01 graphic

17,946

17.938

00,01m

00,01m

0

17,928

1,70210x01 graphic
A

0,008

-

wspólna baza

R1=82k0x01 graphic

R20x01 graphic

17,944

1,7830

2,417

1,7236

0,6934

0,0594

3,4385

15,630

-

wspólny emiter

W punkcie 2 w tabeli wykonaliśmy ćwiczenie drugie- najpierw wyciągnęliśmy rezystor R1 i zmierzyliśmy potencjały VE, VC, VB, następnie włożyliśmy rezystor R1, a wyciągnęliśmy rezystor R2 i ponownie zmierzyliśmy potencjały.

Przykładowe obliczenia:

0x08 graphic

UBEQ = VB - VE

UCEQ = VC - VE

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic
= 220

0x01 graphic

Warunki stabilnej pracy układu:

0x08 graphic
1.0x01 graphic
2.

RB = R1||R2 << RE·β0

0x08 graphic

0x08 graphic

0x08 graphic

Warunki stabilnej pracy układu są spełnione

Obliczenia teoretyczne

Obliczenia po pomiarach

UCC

18V

17,944 V

VE

2,096

0,8606 V

VB

2,746 V

1,5055 V

VC

8,149 V

9,467 V

ICQ ≈ IEQ

2,096 mA

1,8036 mA

UCEQ

6,053 V

8,6064 V

Tabela do ćwiczenia pierwszego

fśr. = 2,915 kHz

- Uo =f(Ui) dla RL=

- Uo =f(Ui) dla RL= 10k

badanie zakresu liniowej pracy

a) Uo =f(Ui), RL0x01 graphic
UOgr=5,216V

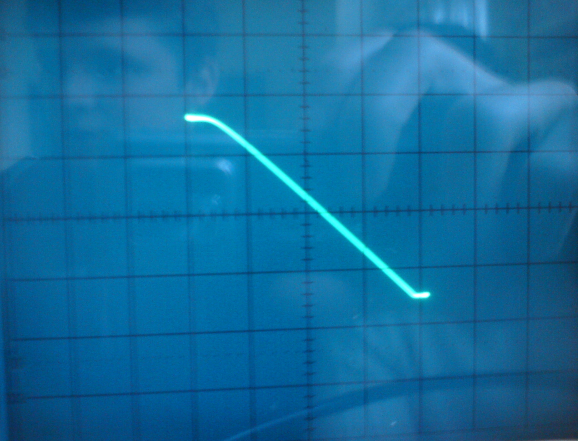

Sygnał wyjściowy jest ucięty, co widać na zdjęciu:

0x08 graphic

0x08 graphic

Rys.1 Ucięty sygnał wyjściowy

Rys.2 Zniekształcenie powyżej zakresu liniowej pracy

Tabela 7.Pomiary dla punktu a)

Lp

UL

[V]

UO

[V]

UO / UOgr

[%]

1.

0,1095

1,0432

0x01 graphic
20

2.

0,2162

2,0864

0x01 graphic
40

3.

0,3211

3,1296

0x01 graphic
60

4.

0,4372

4,1728

0x01 graphic
80

5.

0,5531

5,216

0x01 graphic
100

6.

0,7145

6,2592

0x01 graphic
120

0x08 graphic

wykres do tabeli 7

0x01 graphic

b) ) Uo =f(Ui), RL = 10k0x01 graphic
UOgr=3,896V

Tabela 8.Pomiary dla punktu b)

Lp

UL

[V]

UO

[V]

UO / UOgr

[%]

1.

0,1217

0,7792

0x01 graphic
20

2.

0,2338

1,5584

0x01 graphic
40

3.

0,3457

2,3376

0x01 graphic
60

4.

0,4867

3,1168

0x01 graphic
80

5.

0,6001

3,896

0x01 graphic
100

6.

0,7521

4,6752

0x01 graphic
120

0x08 graphic

Wykres do tabeli 8

rezystancja wejściowa:

C1 )

Rd = 0, UO 0x01 graphic
1,8V Odczyt Ui , UO:

Ui = 0,1871V

UO = 1,7522V

0x01 graphic

C2)

Rd = 4,7k0x01 graphic
UO = 1,0344 Eg = 0,1828

0x01 graphic

Rezystancja wyjściowa:

d)

RL=10k0x01 graphic

0x01 graphic

Wnioski:

Przy wykonywaniu ćwiczeń wyznaczyliśmy charakterystyki oraz badaliśmy liniowość pracy tranzystora. Znaleźliśmy charakterystykę przejściową i określiliśmy zakres liniowej pracy bez zniekształceń. Napięcie wyjściowe graniczne jest maksymalnym napięciem, dla którego tranzystor pracuje liniowo. Zauważyć można, jak po jego przekroczeniu zmienia się charakterystyka tranzystora. Na ekranie oscyloskopu można zaobserwować spore zniekształcenia. Są to zniekształcenia nieliniowe. Charakterystyka ulega zakrzywieniu w miarę wzrostu amplitudy sygnału wejściowego. Im silniejsze zakrzywienie charakterystyki, tym większe zniekształcenia sygnału wyjściowego powoduje wzmacniacz.

Przed zajęciami obliczaliśmy teoretyczne parametry układu. Po pomiarach można zauważyć, że różnią się one od tych, które uzyskaliśmy. Po zmierzeniu parametrów i przyrównaniu do wartości teoretycznych, tylko napięcie zasilania było niemal identyczne. W przypadu pozostałych parametrów zauważyć można rozbieżności, które wynikają m.in. z niedokładności pomiarów.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
