Laboratorium Maszyn Elektrycznych
Nazwisko i Imię: Karpiński Marcin Hanaj Daniel Piątek Rafał Wdowczyk Paweł					Grupa: Edi. 5.1
Data wykonania ćwiczenia 12.10.1999		Ćwiczenie nr: 9	Temat Zadania: Badanie prądnicy prądu stałego
ZALICZENIE		Ocena	Data		Podpis

Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z podstawowymi własnościami prądnicy prądu stałego przy biegu jałowym i obciążeniu, a także wyznaczenie charakterystyk biegu jałowego, obciążenia i charakterystyki zewnętrzej.

1.Dane znamionowe:

a) prądnicy

• Typ PZMb - 44a Nr 468074

• PL-E10-P3-67

• P_N = 1,2 kW

• U_N = 230 V

• I_N = 5,2 A

• n_N = 1450 obr/min

• I_WN = 0,36 A

b) silnika napędowego (prądu stałego)

• Typ PZMb - 54a Nr 568069

• PL-E10-P3-66

• P_N = 3,7 kW

• U_N = 220 V

• I_N = 19,6 A

• n_N = 1450 obr/min

• I_WN = 0,58 A

2. Pomiar rezystancji uzwojeń.

R_1B1-2B1 = 8,30 Ω

R_D1-D2 = 0,223 Ω

R_E1-E2 = 436 Ω

3. Pomiary charakterystyk biegu jałowego

1.

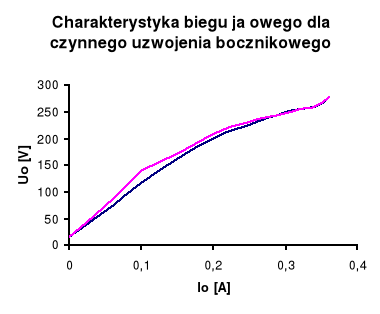

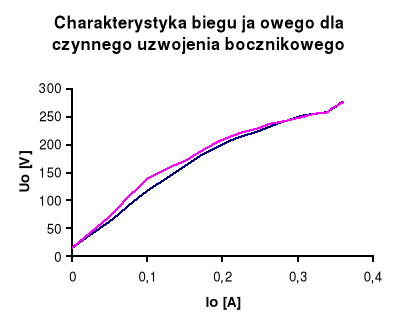

   Pomiar charakterystyki biegu jałowego przy czynnym uzwojeniu bocznikowym:

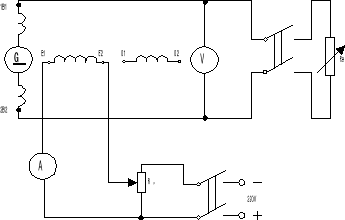

Rys. 1 Układ połączeń do wyznaczania charakterystyki biegu jałowego przy czynnym uzwojeniu bocznikowym.

n=nn=1450 obr/min
	Gałąź dolna		Gałąź górna
Lp.	If	Uo	If	Uo
		A	V	A	V
1	0	15	0,36	277
2	0,05	62	0,34	260
3	0,10	117	0,32	255
4	0,15	162	0,30	249
5	0,20	200	0,25	230
6	0,25	225	0,20	207
7	0,30	250	0,15	171
8	0,34	260	0,10	139
9	0,36	277	0,05	72
10			0	15

Rezystancja krytyczna dla znamionowej prędkości obrotowej:

2.
   Pomiar charakterystyki biegu jałowego przy czynnym uzwojeniu szeregowym

Rys. 2 Układ połączeń do wyznaczania charakterystyki biegu jałowego przy czynnym uzwojeniu szeregowym

n=nn=1450 obr/min
	Gałąź dolna		Gałąź górna
Lp.	If	Uo	If	Uo
		A	V	A	V
1	0	-4,0	6,0	30,0
2	0,5	0,0	5,5	27,0
3	1,0	0,0	5,0	25,0
4	1,5	2,5	4,5	22,5
5	2,0	5,0	4,0	20,0
6	2,5	8,0	3,5	18,0
7	3	10,0	3,0	15,0
8	3,5	15,0	2,5	12,0
9	4	17,0	2,0	8,0
10	4,5	20,0	1,5	5,0
11	5,0	22,0	1,0	2,5
12	5,5	25,0	0,5	0,0
13	6,0	30	0	-4,0

4. Pomiar charakterystyki obciążenia prądnicy obcowzbudnej.

Rys. 3 Układ połączeń do wyznaczania charakterystyki obciążenia.

Ia=IN=5 A
Lp.	n	U	If
		obr/min	V	A
1	1450	245	0,40
2	1450	235	0,35
3	1450	212	0,30
4	1450	190	0,25
5	1450	170	0,20
6	1450	140	0,15
7	1450	100	0,10
8	1450	50	0,05
9	1450	0	0,00

5. Pomiary charakterystyk zewnętrznych.

Lp.	U	I	If	Charakter pracy
		V	A		A
1	220	6,0	0,36		obcowzbudna
2	225	5,4
3	235	5,0
4	240	4,5
5	245	4,0
6	250	3,5
7	260	2,5
8	260	1,5
9	265	1,0
10	265	0,5
11	270	0

Lp.	U	I	If	Charakter pracy
		V	A		A
1	220	6,0	0,340		Szeregowo-bocznikowa dozwojenie zgodne
2	230	5,5	0,360
3	242	5,0	0,370
4	245	4,4	0,380
5	255	3,8	0,390
6	260	3,5	0,395
7	260	3,0	0,400
8	270	2,3	0,405
9	278	1,0	0,420
10	282	0,5	0,425
11	285	0,0	0,430

Lp.	U	I	If	Charakter pracy
		V	A		A
1	205	6,00	0,350 0,380 0,405 0,415 0,430 0,460 0,470 0,475 0,480 0,495 0,500		Szeregowo-bocznikowa dozwojenie przeciwne
2	220	5,50
3	235	5,00
4	245	4,45
5	252	3,95
6	272	3,00
7	277	2,00
8	280	1,50
9	282	1,00
10	292	0,50
11	295	0,00

1	230	5,2	0,360	bocznikowa
2	212	6,1	0,340
3	225	5,5	0,360
4	237	5,0	0,380
5	238	4,5	0,375
6	250	4,0	0,400
7	260	3,5	0,400
8	265	3,0	0,420
9	270	2,5	0,420
10	275	1,5	0,430
11	280	1,0	0,440
12	275	0,5	0,440
13	290	0,0	0,450

---
